9.2 Die PLANE-F
unktion: Sc
hw
enk
e
n der Bearbeit
ung-sebene
(Sof
tw
ar
e-Option
1)

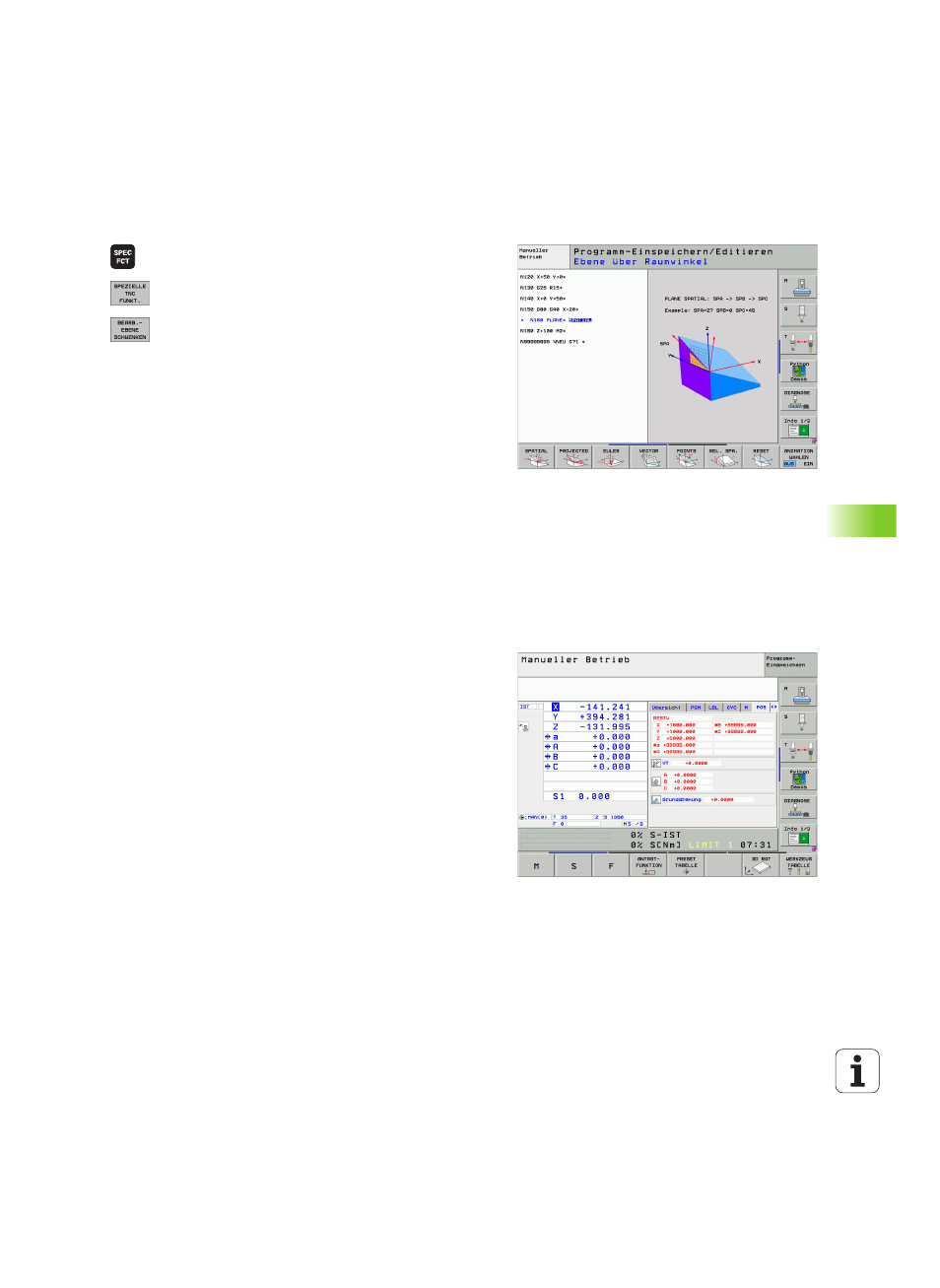

PLANE-Funktion definieren
Softkey-Leiste mit Sonderfunktionen einblenden
TNC Sonderfunktionen wählen: Softkey
SPEZIELLE TNC FUNKT. drücken
PLANE
-Funktion wählen: Softkey BEARB.-EBENE
SCHWENKEN drücken: Die TNC zeigt in der Softkey-
Leiste die zur Verfügung stehenden
Definitionsmöglichkeiten an
Funktion wählen bei aktiver Animation
Animation einschalten: Softkey ANIMATION WÄHLEN EIN/AUS auf
EIN stellen
Animation für die verschiedenen Definitionsmöglichkeiten starten:
Einen der zur Verfügung stehenden Softkeys drücken, die TNC
hinterlegt den gedrückten Softkey andersfarbig und startet die
zugehörige Animation
Um die momentan aktive Funktion zu übernehmen: Taste ENT
drücken oder Softkey der aktiven Funktion erneut drücken: Die TNC
führt den Dialog fort und fragt die erforderlichen Parameter ab
Funktion wählen bei inaktiver Animation
Gewünschte Funktion per Softkey direkt wählen: Die TNC führt den
Dialog fort und fragt die erforderlichen Parameter ab
Positions-Anzeige
Sobald eine beliebige PLANE-Funktion aktiv ist, zeigt die TNC in der
zusätzlichen Status-Anzeige den berechneten Raumwinkel an (siehe
Bild). Grundsätzlich rechnet die TNC – unabhängig von der
verwendeten PLANE-Funktion – intern immer zurück auf Raumwinkel.
