HEIDENHAIN TNC iTNC 530 235
6.4 Bahnbew
e
gung
en – r
e
c
h
twinklig
e K
oor
dinat
e
n Ecken-Runden G25

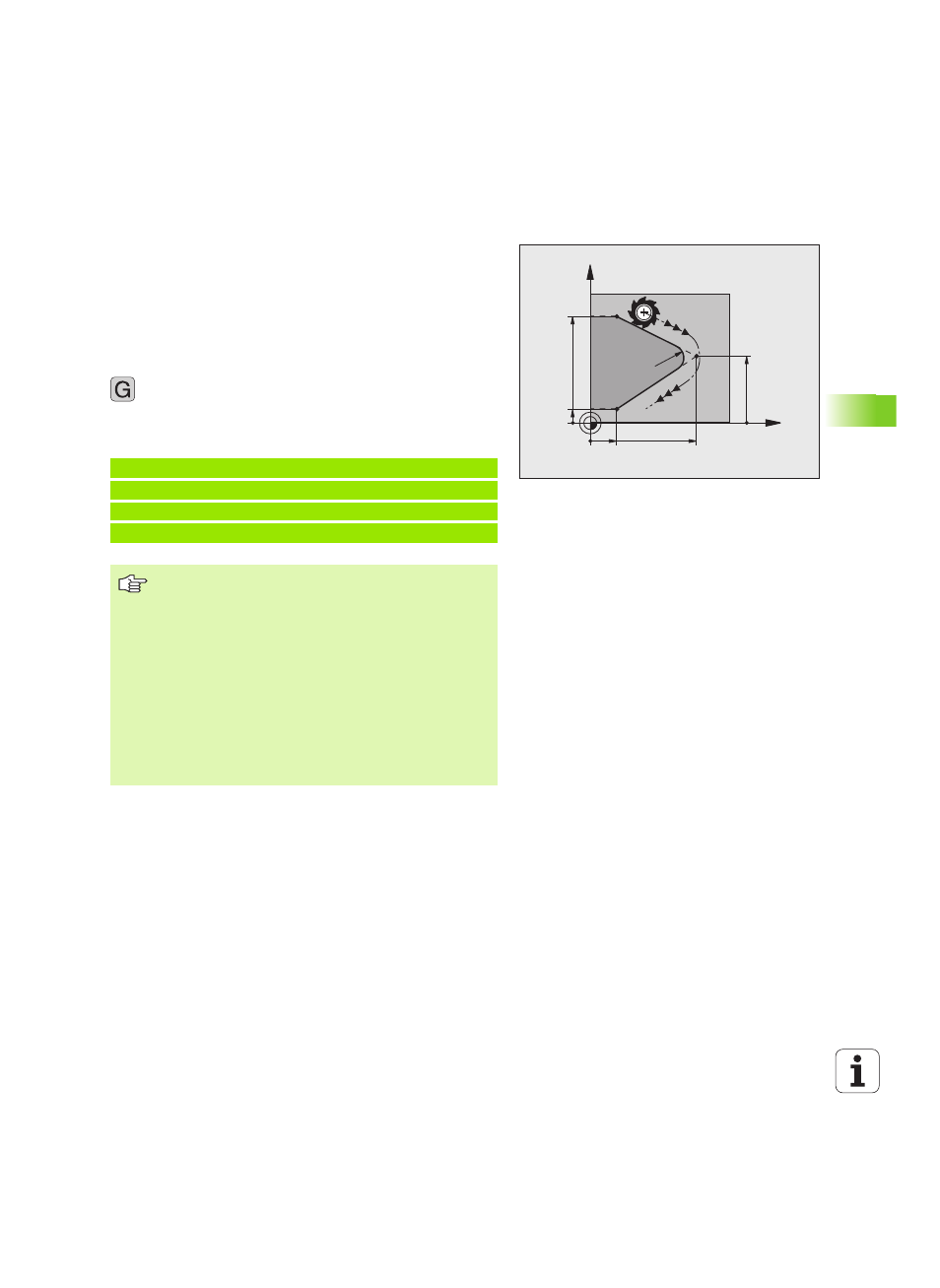

Die Funktion G25 rundet Kontur-Ecken ab.
Das Werkzeug fährt auf einer Kreisbahn, die sowohl an das
vorhergegangene als auch an das nachfolgende Konturelement
tangential anschließt.
Der Rundungskreis muss mit dem aufgerufenen Werkzeug ausführbar
sein.
Programmierung
 Rundungs-Radius: Radius des Kreisbogens
Falls nötig:
 Vorschub F (wirkt nur im G25-Satz)
NC-Beispielsätze
X
Y
40
40
R5
5
10
25
N50 G01 G41 X+10 Y+40 F300 M3 *
N60 X+40 Y+25 *
N70 G25 R5 F100 *
N80 X+10 Y+5 *
Das vorhergehende und nachfolgende Konturelement
sollte beide Koordinaten der Ebene enthalten, in der das
Ecken-Runden ausgeführt wird. Wenn Sie die Kontur
ohne Werkzeug-Radiuskorrektur bearbeiten, dann
müssen Sie beide Koordinaten der Bearbeitungsebene
programmieren.
Der Eckpunkt wird nicht angefahren.
Ein im G25-Satz programmierter Vorschub wirkt nur in
diesem G25-Satz. Danach ist wieder der vor dem G25-Satz
programmierte Vorschub gültig.
Ein G25-Satz lässt sich auch zum weichen Anfahren an die
Kontur nutzen, siehe „Tangential An- und Wegfahren”,
Seite 230.
