522 10 Programmieren: Unterprogramme und Programmteil-Wiederholungen
1
0
.6 Pr
ogr
a
mmier
-Beispiele
10.6 Programmier-Beispiele
Beispiel: Konturfräsen in mehreren Zustellungen
Programm-Ablauf
„ Werkzeug vorpositionieren auf Oberkante
Werkstück
„ Zustellung inkremental eingeben
„ Konturfräsen
„ Zustellung und Konturfräsen wiederholen
%PGMWDH G71 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+7,5 * Werkzeug-Definition
N40 T1 G17 S3500 * Werkzeug-Aufruf
N50 G00 G40 G90 Z+250 * Werkzeug freifahren
N60 I+50 J+50 * Pol setzen
N70 G10 R+60 H+180 * Vorpositionieren Bearbeitungsebene
N80 G01 Z+0 F1000 M3 * Vorpositionieren auf Oberkante Werkstück

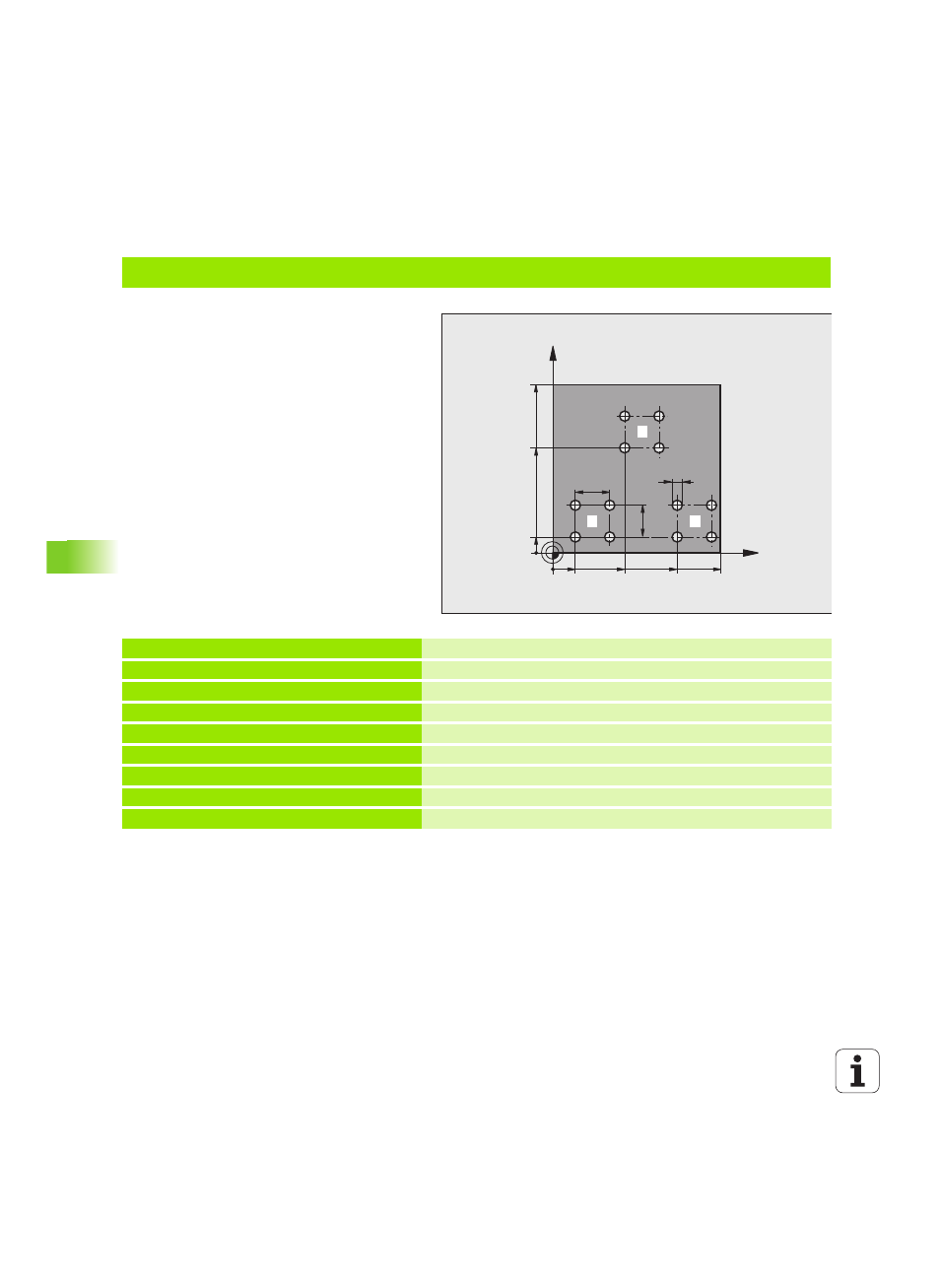

X
Y
15
60
100
100
75
10
45
20
20
5
1
2
3
