99 HEIDENHAIN TNCs der Serie 400

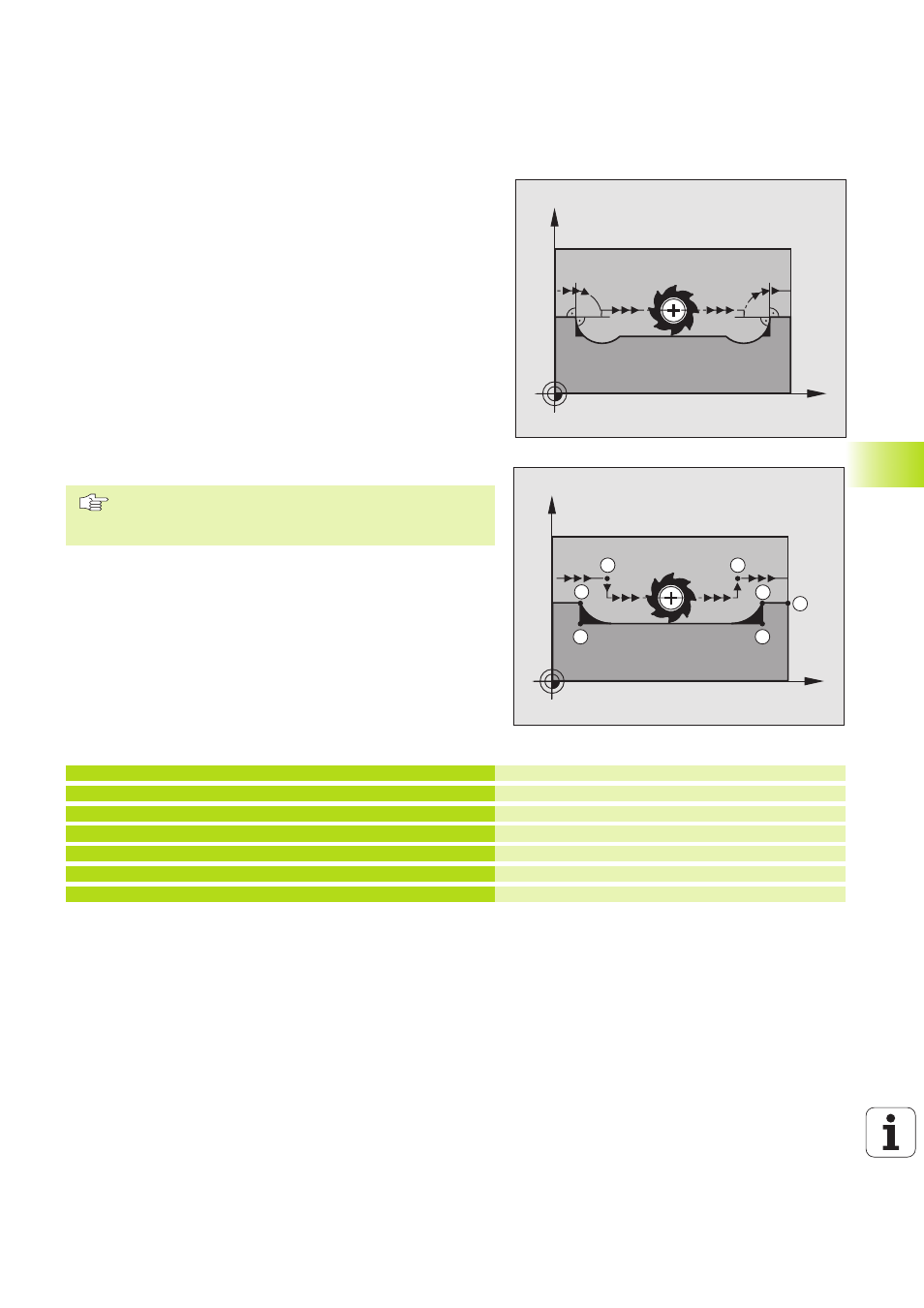

Kleine Konturstufen bearbeiten: M97
Standardverhalten
Die TNC fügt an der Außenecke einen Übergangskreis ein. Bei sehr
kleinen Konturstufen würde das Werkzeug dadurch die Kontur beschä-
digen. Siehe Bild rechts oben.
Die TNC unterbricht an solchen Stellen den Programmlauf und gibt die
Fehlermeldung „WERKZEUG-RADIUS ZU GROSS“ aus.
Verhalten mit M97
Die TNC ermittelt einen Bahnschnittpunkt für die Konturelemente – wie
bei Innenecken – und fährt das Werkzeug über diesen Punkt. Siehe
Bild rechts unten.
Programmieren Sie M97 in dem Satz, in dem der Außeneckpunkt
festgelegt ist.
Wirkung
M97 wirkt nur in dem Programmsatz, in dem M97 programmiert ist.
Die Konturecke wird mit M97 nur unvollständig bearbeitet.
Eventuell müssen Sie die Konturecke mit einem kleineren
Werkzeug nachbearbeiten.
7.4 Zusatz-F
unktionen für das Bahn
v
e
rhalt
en
X
Y
X
Y
S
16
17
15 14
13
S
Großer Werkzeug-Radius
Konturpunkt 13 anfahren
Kleine Konturstufe 13 und 14 bearbeiten
Konturpunkt 15 anfahren
Kleine Konturstufe 15 und 16 bearbeiten
Konturpunkt 17 anfahren
NC-Beispielsätze
N 5 0 G99 G01 ... R+20 *
. . .
N 1 3 0 X ... Y ... F .. M97 *
N 1 4 0 G91 Y–0,5 .... F.. *
N 1 5 0 X+100 ... *
N 1 6 0 Y+0,5 ... F.. M97 *
N 1 7 0 G90 X .. Y ... *
