8 Programmieren: Zyklen 112

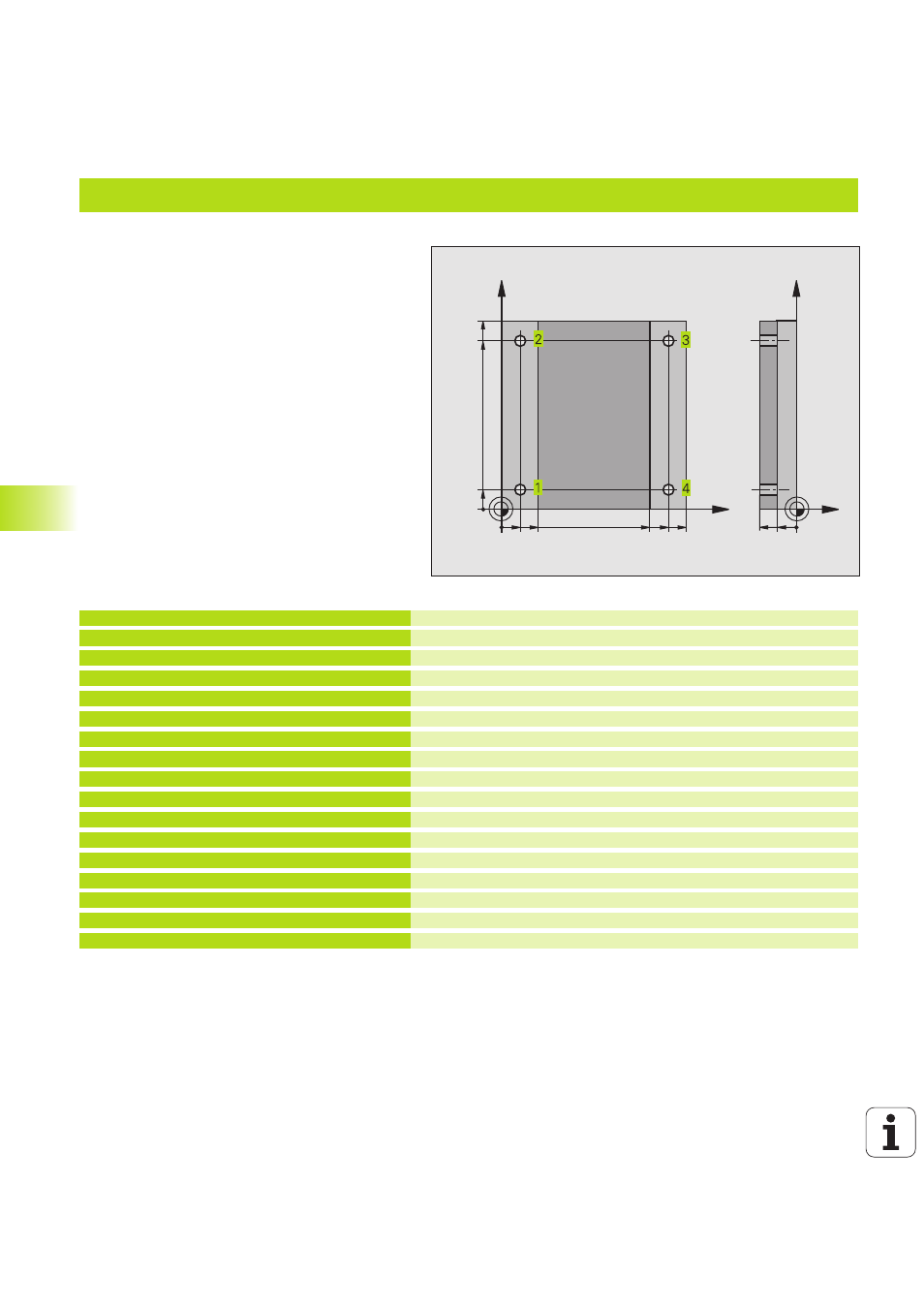

Beispiel: Bohrzyklen
Rohteil-Definition
Werkzeug-Definition
Werkzeug-Aufruf
Werkzeug freifahren
Zyklus-Definition
Bohrung 1 anfahren, Spindel einschalten
Vorpositionieren in der Spindelachse, Zyklus-Aufruf
Bohrung 2 anfahren, Zyklus-Aufruf
Spindelachse freifahren
Bohrung 3 anfahren
Vorpositionieren in der Spindelachse, Zyklus-Aufruf
Bohrung 4 anfahren, Zyklus-Aufruf
Werkzeug freifahren, Programm-Ende
% C 2 0 0 G 7 1 *
N 1 0 G 3 0 G 1 7 X + 0 Y + 0 Z - 2 0 *
N 2 0 G 3 1 G 9 0 X + 1 0 0 Y + 1 0 0 Z + 0 *
N 3 0 G 9 9 T 1 L + 0 R + 3 *
N 4 0 T 1 G 1 7 S 4 5 0 0 *
N 5 0 G 0 0 G 4 0 G 9 0 Z + 2 5 0 *
N 6 0 G 8 3 P 0 1 + 2 P 0 2 - 1 5 P 0 3 + 5 P 0 4 0
P 0 5 2 5 0 *
N 7 0 X + 1 0 Y + 1 0 M 3 *
N 8 0 Z - 8 M 9 9 *
N 9 0 Y + 9 0 M 9 9 *
N 1 0 0 Z + 2 0 *
N 1 1 0 X + 9 0 *
N 1 2 0 Z - 8 M 9 9 *
N 1 3 0 Y + 1 0 M 9 9 *
N 1 4 0 G 0 0 Z + 2 5 0 M 2 *
N 9 9 9 9 9 9 % C 2 0 0 G 7 1 *
8.2 Bohrzyklen
X
Y
20
10
100
100
10
90
90 80
Z
Y
20 10
