65 HEIDENHAIN TNCs der Serie 400

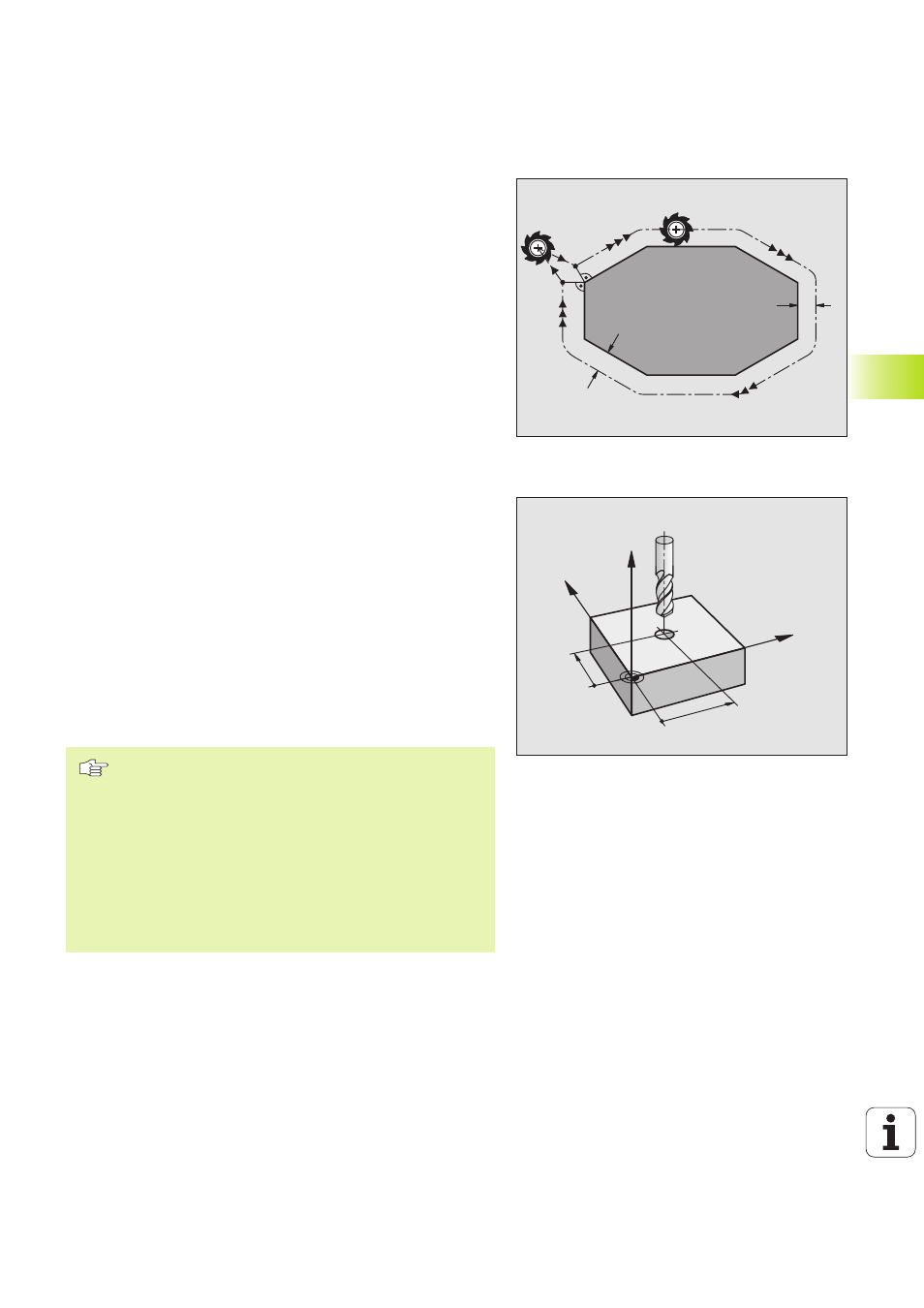

Werkzeug-Radiuskorrektur
Der Programm-Satz für eine Werkzeug-Bewegung enthält
■ G41 oder G42 für eine Radiuskorrektur
■ G43 oder G44 für eine Radiuskorrektur bei einer achsparallelen
Verfahrbewegung
■ G40, wenn keine Radiuskorrektur ausgeführt werden soll
Die Radiuskorrektur wirkt, sobald ein Werkzeug aufgerufen und in
der Bearbeitungsebene mit G41 oder G42 verfahren wird. Sie wird
aufgehoben, wenn ein Positioniersatz mit G40 programmiert wurde.
Bei der Radiuskorrektur werden Delta-Werte aus der Werkzeug-
Tabelle berücksichtigt:
Korrekturwert = R + DR
TAB
mit
R Werkzeug-Radius R aus der Werkzeug-Tabelle
DR
TAB
Aufmaß DR für Radius aus der Werkzeug-Tabelle
Bahnbewegungen ohne Radiuskorrektur: G40
Das Werkzeug verfährt in der Bearbeitungsebene mit seinem
Mittelpunkt auf der programmierten Bahn, bzw. auf die program-
mierten Koordinaten.
Anwendung: Bohren, Vorpositionieren
Siehe Bild rechts Mitte.
Bahnbewegungen mit Radiuskorrektur: G41 und G42
G41
Das Werkzeug verfährt links von der Kontur
G42 Das Werkzeug verfährt rechts von der Kontur
Der Werkzeug-Mittelpunkt hat dabei den Abstand des Werkzeug-
Radius von der programmierten Kontur. „Rechts“ und „links“
bezeichnet die Lage des Werkzeugs in Verfahrrichtung entlang der
Werkstück-Kontur. Siehe Bilder der nächsten Seite.
Zwischen zwei Programm-Sätzen mit unterschiedlicher
Radiuskorrektur G41 und G42 muß mindestens ein Satz
ohne Radiuskorrektur mit G40 stehen.
Eine Radiuskorrektur wird zum Ende des Satzes aktiv, in
dem sie das erste Mal programmiert wurde.
Beim ersten Satz mit Radiuskorrektur G41/G42 und beim
Aufheben mit G40 positioniert die TNC das Werkzeug
immer senkrecht auf den programmierten Start- oder
Endpunkt. Positionieren Sie das Werkzeug so vor dem
ersten Konturpunkt bzw. hinter dem letzten Konturpunkt,
daß die Kontur nicht beschädigt wird.
5.3 W
e
rk
z
eug-Kor
rekt
ur
R
R
G40
G41
Y
X
Z
X
Y
