221 HEIDENHAIN TNCs der Serie 400
13.9 Programmiersprache für $MDI
wählen
Mit der MOD-Funktion PROGRAMM-EINGABE schalten Sie der
Programmierung der Datei $MDI um:
■ $MDI.H im Klartext-Dialog programmieren:
PROGRAMM-EINGABE: HEIDENHAIN
■ $MDI.I gemäß DIN/ISO programmieren:
PROGRAMM-EINGABE: ISO
13.10 Achsauswahl für
L-Satz-Generierung
(nur Klartext-Dialog)
Im Eingabe-Feld für die ACHSAUSWAHL legen Sie fest, welche
Koordinaten der aktuellen Werkzeug-Position in einen L-Satz über-
nommen werden. Die Generierung eines separaten L-Satzes erfolgt
mit der Taste „Ist-Position übernehmen“
. Die Auswahl der Achsen
erfolgt wie bei Maschinenparametern bitorientiert:
ACHSAUSWAHL %11111 X, Y, Z, IV., V. Achse übernehmen
ACHSAUSWAHL %01111 X, Y, Z, IV. Achse übernehmen
ACHSAUSWAHL %00111 X, Y, Z Achse übernehmen
ACHSAUSWAHL %00011 X, Y Achse übernehmen
ACHSAUSWAHL %00001 X Achse übernehmen
13.11 Verfahrbereichs-Begrenzungen
eingeben, Nullpunkt-Anzeige

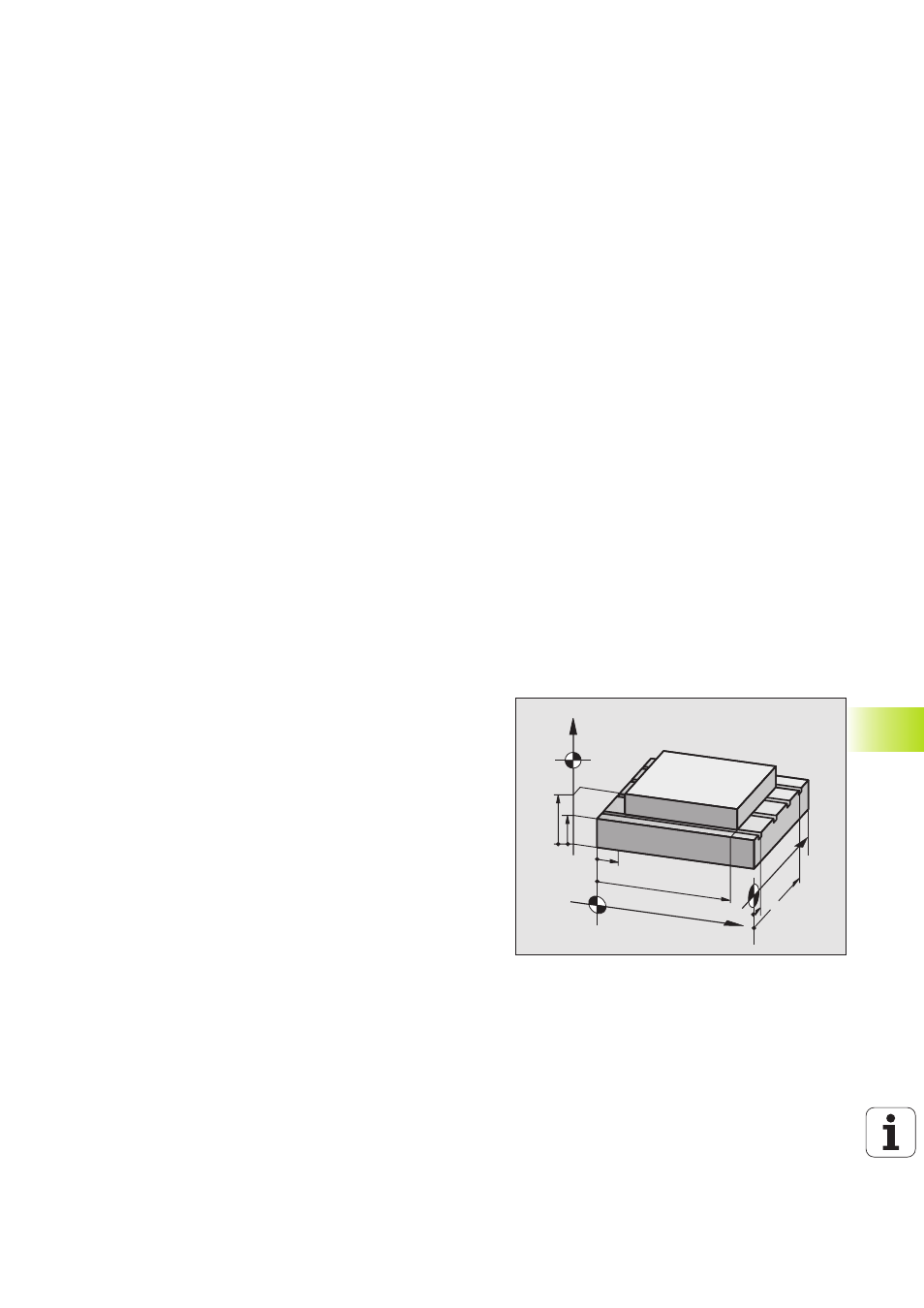

Innerhalb des maximalen Verfahrbereichs können Sie den tatsächlich
nutzbaren Verfahrweg für die Koordinatenachsen einschränken.
Anwendungsbeispiel: Teilapparat gegen Kollisionen sichern
Der maximale Verfahrbereich ist durch Software-Endschalter be-
grenzt. Der tatsächlich nutzbare Verfahrweg wird mit der MOD-
Funktion AXIS LIMIT eingeschränkt: Dazu geben Sie die Maximal-
werte in positiver und negativer Richtung der Achsen bezogen auf
den Maschinen-Nullpunkt ein.
Arbeiten ohne Verfahrbereichs-Begrenzung
Für Koordinatenachsen, die ohne Verfahrbereichs-Begrenzungen
verfahren werden sollen, geben Sie den maximalen Verfahrweg der
TNC (+/- 99 999 mm) als AXIS LIMIT ein.
