NULLPUNKT-Verschiebung (Zyklus G54)
Mit der NULLPUNKT-Verschiebung können Sie Bearbeitungen an
beliebigen Stellen des Werkstücks wiederholen.
Wirkung

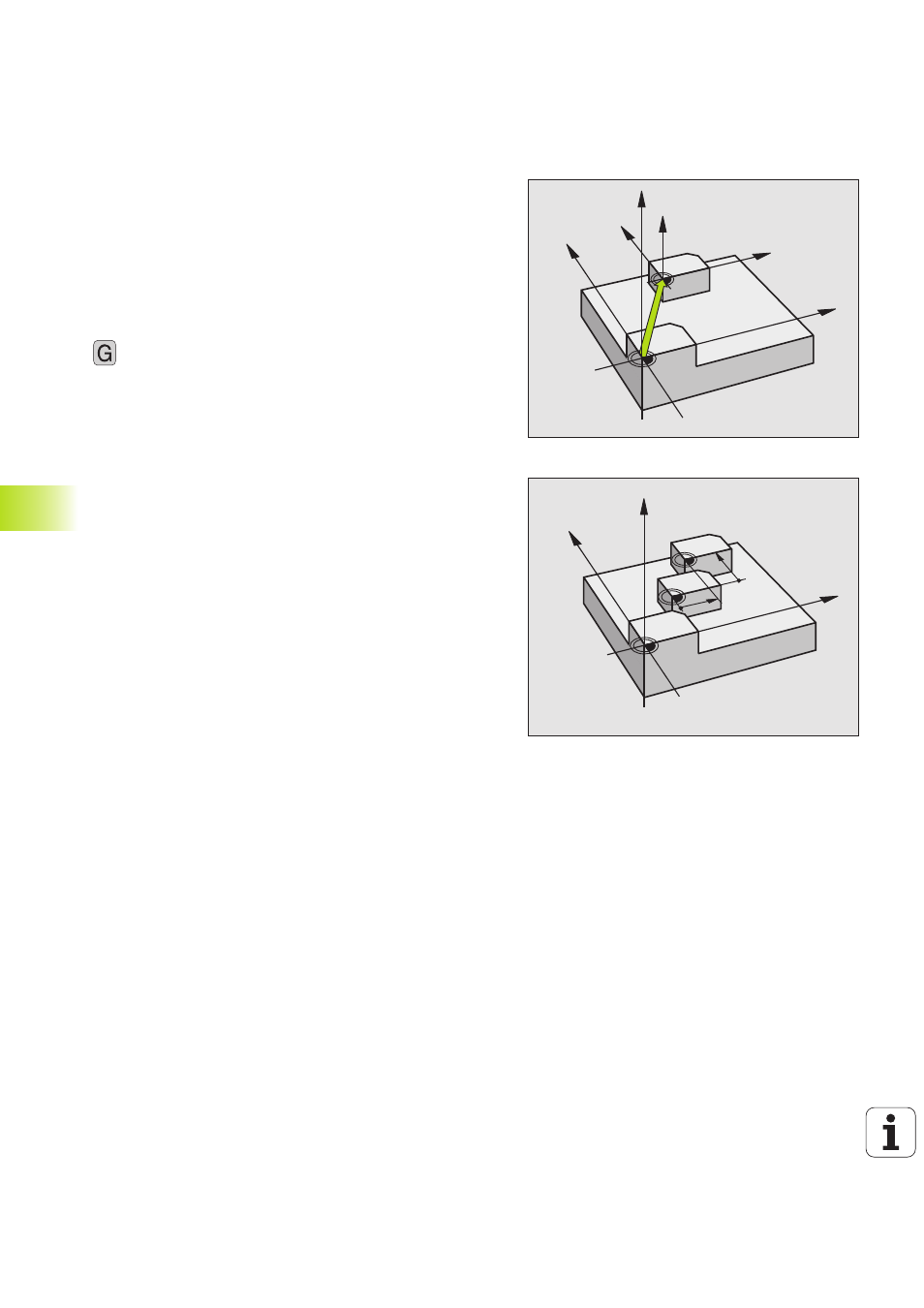

Nach einer Zyklus-Definition NULLPUNKT-Verschiebung beziehen
sich alle Koordinaten-Eingaben auf den neuen Nullpunkt. Die
Verschiebung in jeder Achse zeigt die TNC in der zusätzlichen Status-
Anzeige an.
54 ú Koordinaten des neuen Nullpunkts eingeben; Absolut-
werte beziehen sich auf den Werkstück-Nullpunkt, der
durch das Bezugspunkt-Setzen festgelegt ist;
Inkrementalwerte beziehen sich immer auf den zuletzt
gültigen Nullpunkt – dieser kann bereits verschoben
sein
Rücksetzen
Die Nullpunkt-Verschiebung mit den Koordinatenwerten X=0, Y=0
und Z=0 hebt eine Nullpunkt-Verschiebung wieder auf.
Grafik
Wenn Sie nach einer Nullpunkt-Verschiebung eine neues Rohteil
programmieren, können Sie über den Maschinenparameter 7310
entscheiden, ob sich das Rohteil auf den neuen oder alten Nullpunkt
beziehen soll. Bei der Bearbeitung mehrerer Teile kann die TNC
dadurch jedes Teil einzeln grafisch darstellen.
Status-Anzeigen
■ Die Positions-Anzeige bezieht sich auf den aktiven (verschobenen)
Nullpunkt
■ Der in der zusätzlichen Status-Anzeige angezeigte Nullpunkt
bezieht sich auf den manuell gesetzten Bezugspunkt
Z
Z
X
X
Y
Y
Z
X
Y
G91X
G91Y
