12 3D-Tastsysteme 206
Ecke als Bezugspunkt – Punkte nicht übernehmen, die für
Grunddrehung angetastet wurden
ú Antastfunktion wählen: Softkey PROBING P drücken
ú ANTASTPUNKTE AUS GRUNDDREHUNG?: Mit Taste
NO ENT verneinen (Dialogfrage erscheint nur, wenn
Sie zuvor eine Grunddrehung durchgeführt haben)
ú Beide Werkstück-Kanten je zweimal antasten
ú Koordinaten des Bezugspunkts eingeben, mit Taste
ENT übernehmen
ú Antast-Funktion beenden: Taste END drücken
Kreismittelpunkt als Bezugspunkt
Mittelpunkte von Bohrungen, Kreistaschen, Vollzylindern, Zapfen,
kreisförmigen Inseln usw. können Sie als Bezugspunkte setzen.
Innenkreis:

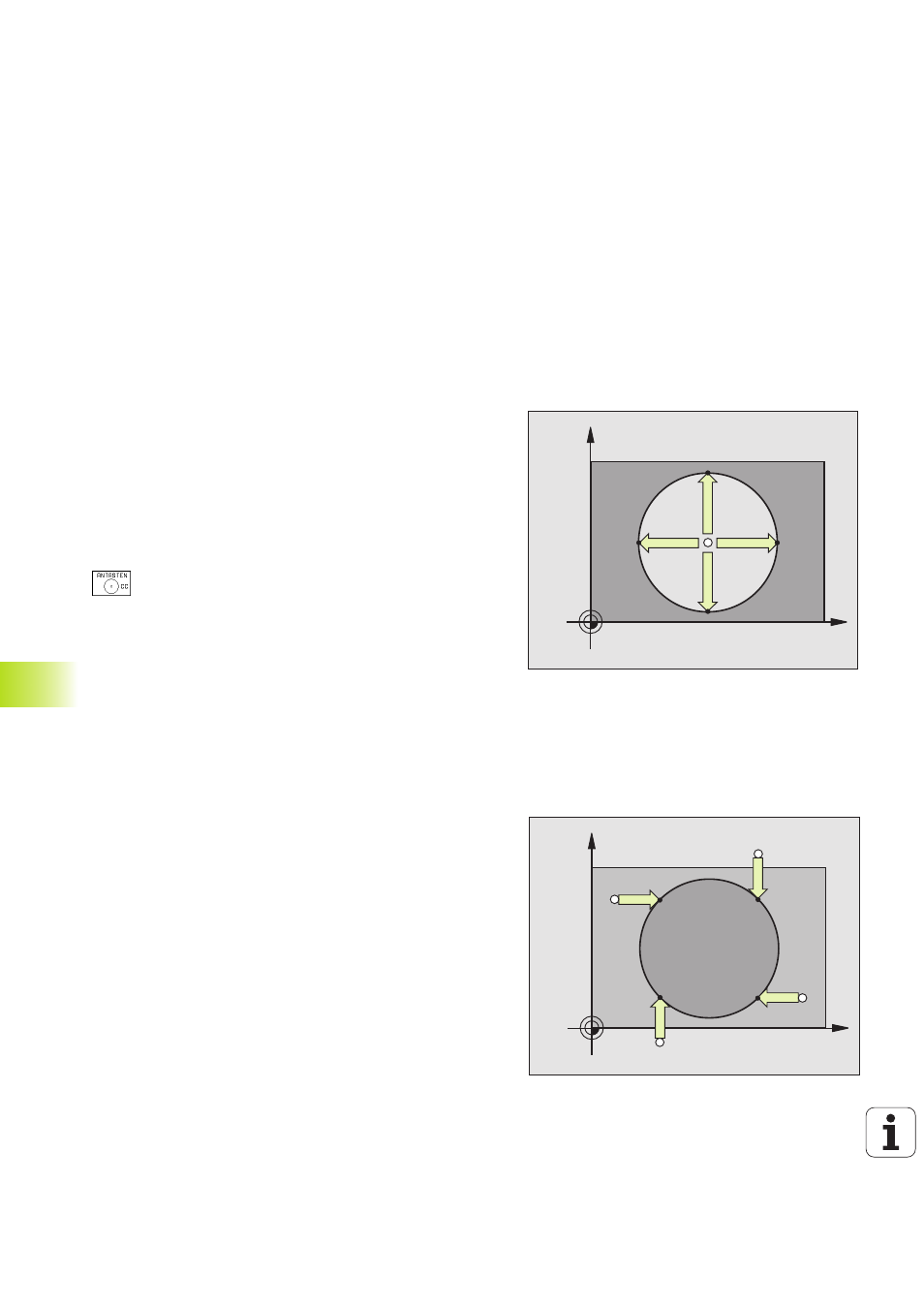

Die TNC tastet die Kreis-Innenwand in alle vier Koordinatenachsen-
Richtungen an.
Bei unterbrochenen Kreisen (Kreisbögen) können Sie die
Antastrichtung beliebig wählen.
ú Tastkugel ungefähr in die Kreismitte positionieren
ú
Antastfunktion wählen: Softkey PROBING CC wählen
ú Antasten: Externe START-Taste viermal drücken. Das
Tastsystem tastet nacheinander 4 Punkte der Kreis-
Innenwand an
ú Wenn Sie mit Umschlagmessung arbeiten wollen (nur
bei Maschinen mit Spindel-Orientierung, abhängig von
MP6160) Softkey 180° drücken und erneut 4 Punkte
der Kreis-Innenwand antasten
ú Wenn Sie ohne Umschlagmessung arbeiten wollen:
Taste END drücken
ú BEZUGSPUNKT: Im Menüfenster beide Koordinaten
des Kreismittelpunkts eingeben, mit Taste ENT
übernehmen
ú Antastfunktion beenden: Taste END drücken
Außenkreis:
ú Tastkugel in die Nähe des ersten Antastpunkts außerhalb des
Kreises positionieren
ú Antastrichtung wählen: Achse mit Pfeiltasten wählen
ú Antasten: Externe START-Taste drücken
ú Antastvorgang für die übrigen 3 Punkte wiederholen. Siehe Bild
rechts unten
ú Koordinaten des Bezugspunkts eingeben, mit Taste ENT überneh-
men
Nach dem Antasten zeigt die TNC die aktuellen Koordinaten des
Kreismittelpunkts und den Kreisradius PR an.
