119 HEIDENHAIN TNCs der Serie 400

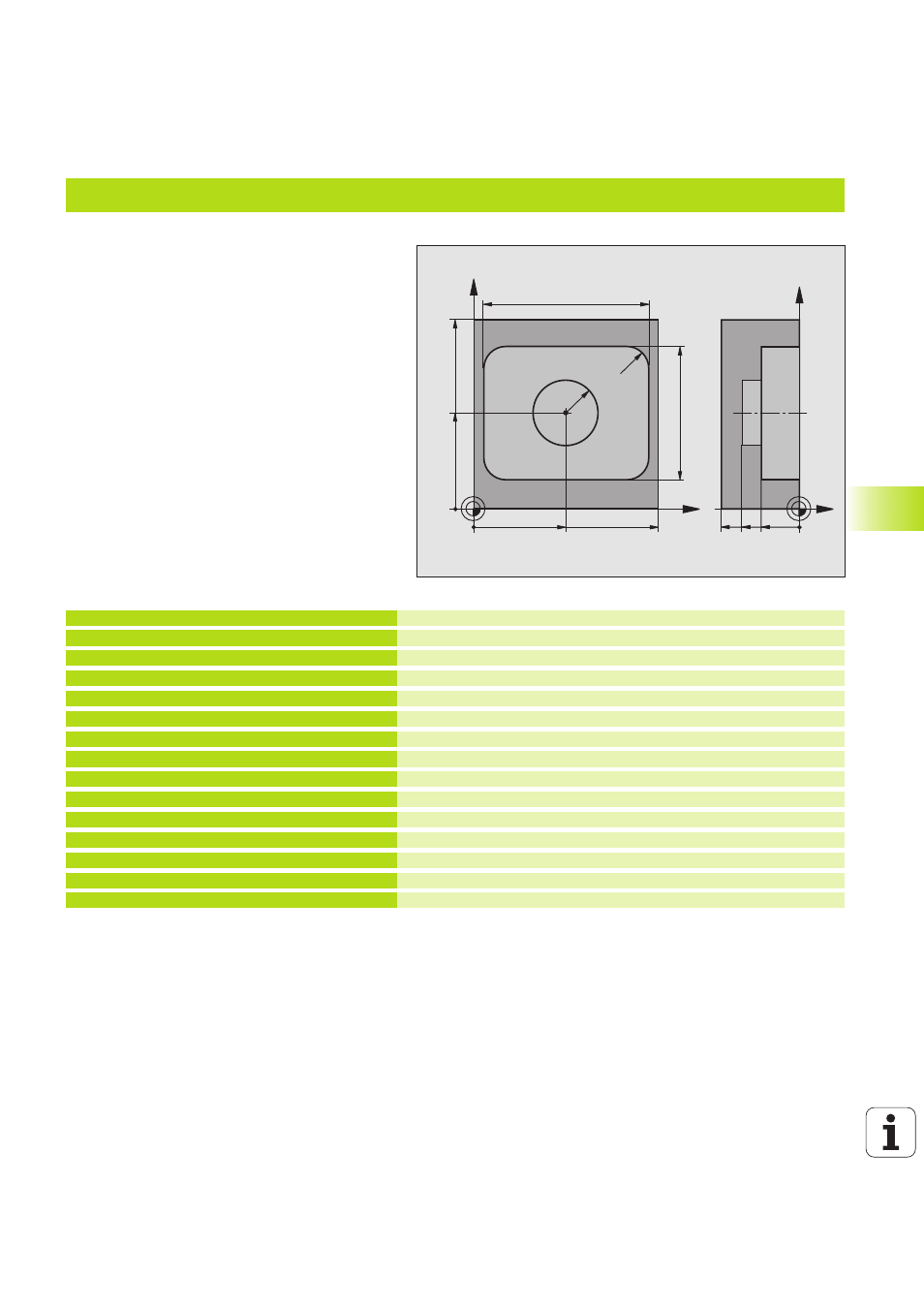

Beispiel: Tasche und Nuten fräsen
Rohteil-Definition
Werkzeug-Definition
Werkzeug-Aufruf
Werkzeug freifahren
Zyklus-Definition Rechteck-Tasche
Vorpositionieren in die Taschen-Mitte, Spindel ein
Vorpositionieren auf Sicherheits-Abstand, Zyklus-Aufruf
Zyklus-Definition Kreis-Tasche
Vorpositionieren auf Sicherheits-Abstand, Zyklus-Aufruf
Werkzeug freifahren, Programm-Ende
% T A S C H E N G 7 1 *
N10 G30 G17 X+0 Y+0 Z-40 *
N20 G31 G90 X+100 Y+100 Z+0 *
N30 G99 T1 L+0 R+5 *
N40 T1 G17 S4000 *
N50 G00 G40 G90 Z+250 *
N60 G76 P01 +2 P02 -20 P03 +5 P04 150
P05 X+90 P06 Y+70 P07 300 *
N70 X+50 Y+50 M3 *
N80 Z+2 M99 *
N90 G78 P01 +2 P02 -10 P03 +3 P04 150
P05 15 P06 300 *
N100 Z-18 M99 *
N110 G00 Z+250 M2 *
N999999 %TASCHEN G71 *
8.3 Zyklen zum F
räsen v
o
n
T
asc
hen und Nut
en
X
Y
50
50
100
100
70
90
R15
Z
Y
-40 -20 -30
R5
