46 4 Programmieren: Grundlagen, Datei-Verwaltung,
Programmierhilfen

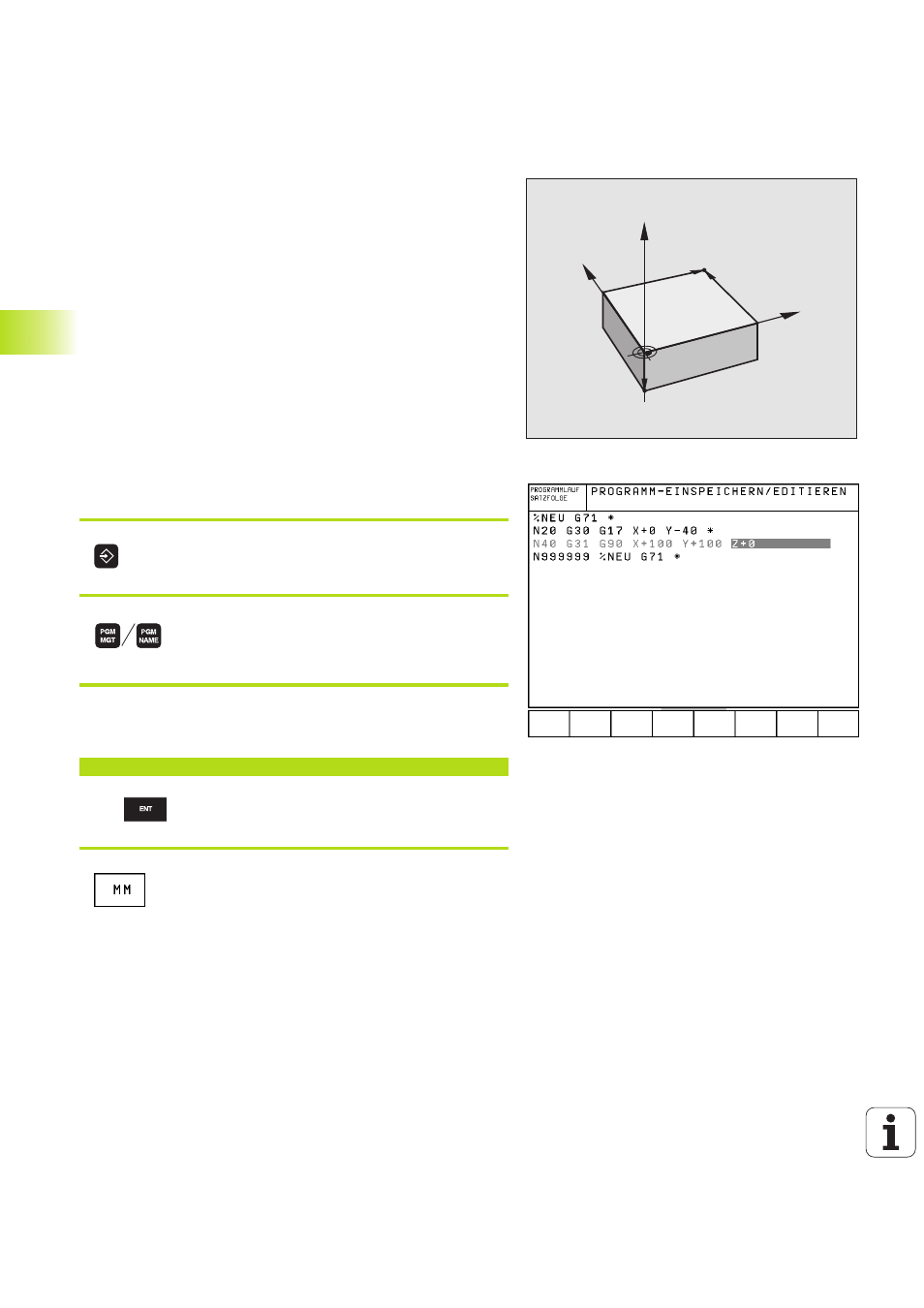

Rohteil definieren: G30/G31
Direkt nach dem Eröffnen eines neuen Programms definieren Sie
ein quaderförmiges, unbearbeitetes Werkstück. Diese Definition
benötigt die TNC für die grafischen Simulationen. Die Seiten des
Quaders dürfen maximal 100 000 mm lang sein und liegen parallel
zu den Achsen X, Y und Z. Das Verhältnis der Seitenlängen muß
kleiner als 200:1 sein. Das Rohteil ist durch zwei seiner Eckpunkte
festgelegt:
■ MIN-Punkt G30: kleinste X-,Y- und Z-Koordinate des Quaders;
Absolut-Werte eingeben
■ MAX-Punkt G31: größte X-,Y- und Z-Koordinate des Quaders;
Absolut- oder Inkremental-Werte eingeben
Neues Bearbeitungs-Programm eröffnen
Ein Bearbeitungs-Programm geben Sie immer in der Betriebsart
PROGRAMM EINSPEICHERN/EDITIEREN ein.
Beispiel für eine Programm-Eröffnung
Betriebsart PROGRAMM EINSPEICHERN/
EDITIEREN wählen
<
Datei-Verwaltung aufrufen: Taste PGM MGT
bzw. PGM NAME drücken
<
Wählen Sie das Verzeichnis, in dem Sie das neue Programm
speichern wollen:
DATEI-NAME=ALT.I
<
NEU
Neuen Programm-Namen eingeben, mit Taste
ENT bestätigen
<
Maßeinheit wählen bei TNC 426: Softkey MM
oder INCH drücken. Die TNC wechselt ins
Programm-Fenster
Maßeinheit wählen bei TNC 425/TNC 415 B/
TNC 407: Taste ENT für mm, Taste NO ENT für
Zoll.
4.4 Pr
ogr
amme eröf
fnen und eing
eben
Y
X
Z
MAX
MIN
