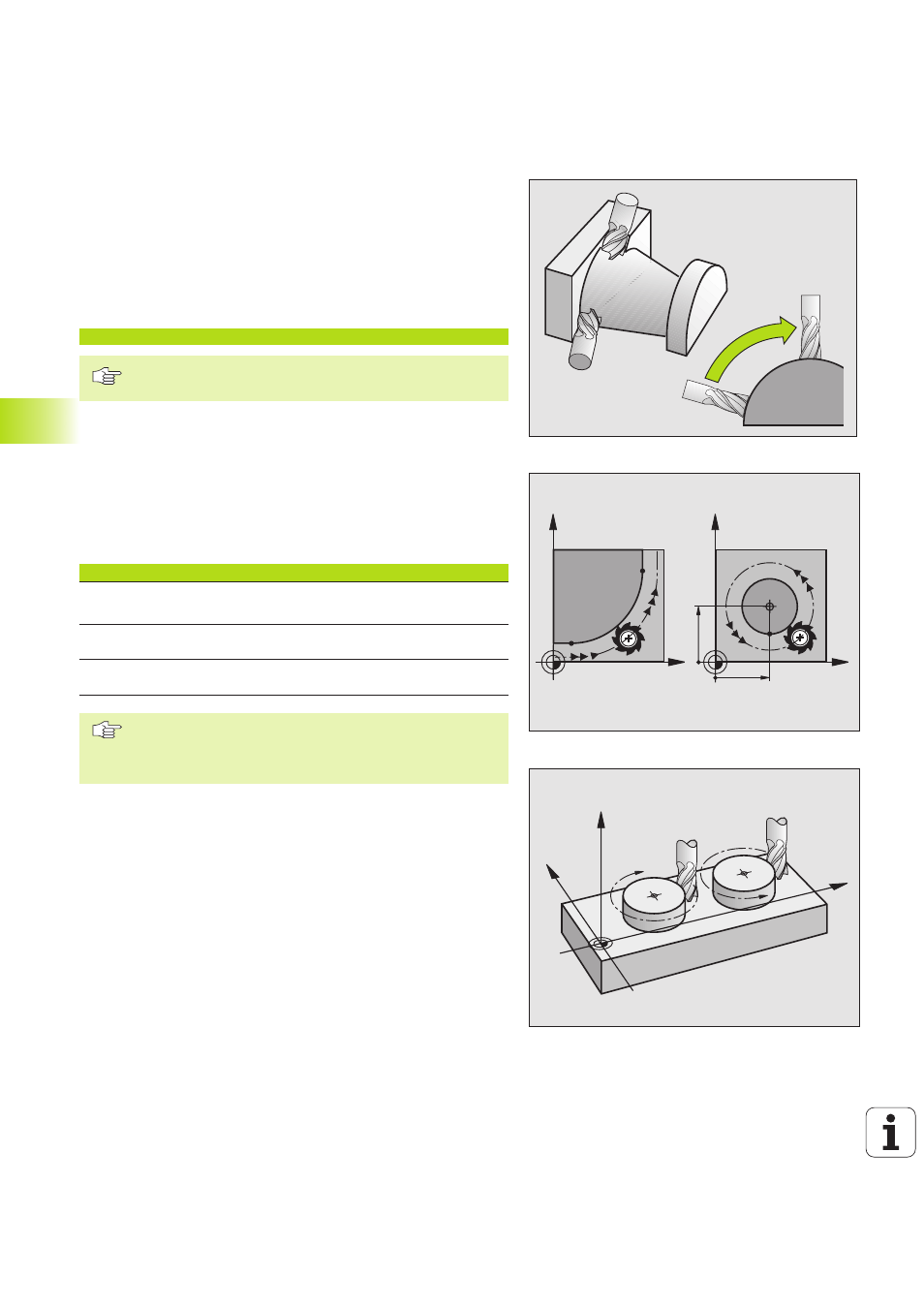

72 6 Programmieren: Konturen programmieren
Eingabe von mehr als drei Koordinaten (nicht TNC 407)
Die TNC kann bis zu 5 Achsen gleichzeitig steuern. Bei einer Bear-
beitung mit 5 Achsen bewegen sich beispielsweise 3 Linear- und
2 Drehachsen gleichzeitig.
Das Bearbeitungs-Programm für eine solche Bearbeitung liefert
gewöhnlich ein CAD-System und kann nicht an der Maschine erstellt
werden.
Beispiel:
N 5 0 G 0 1 G 4 0 X + 2 0 Y + 1 0 Z + 2 A + 1 5 C + 6 F 1 0 0 M 3 *
Eine Bewegung von mehr als 3 Achsen wird von der TNC
grafisch nicht unterstützt.
Kreise und Kreisbögen
Bei Kreisbewegungen fährt die TNC zwei Maschinenachsen gleich-
zeitig: Das Werkzeug bewegt sich relativ zum Werkstück auf einer
Kreisbahn. Für Kreisbewegungen können Sie einen Kreismittelpunkt
eingeben.
Mit den Bahnfunktionen für Kreisbögen programmieren Sie Kreise
in den Hauptebenen: Die Hauptebene ist beim Werkzeug-Aufruf
mit dem Festlegen der Spindelachse zu definieren:
Spindelachse Hauptebene Kreismittelpunkt
Z (G17) XY, auch IJ
UV, XV, UY
Y (G18) ZX, auch KI
WU, ZU, WX
X (G19) YZ, auch JK
VW, YW, VZ
Kreise, die nicht parallel zur Hauptebene liegen, program-
mieren Sie mit der Funktion „Bearbeitungsebene
schwenken“ (siehe „8.5 Bearbeitungsebene schwen-
ken“) oder mit Q-Parametern (siehe Kapitel 10).
Drehsinn bei Kreisbewegungen
Für Kreisbewegungen ohne tangentialen Übergang zu anderen
Konturelementen geben Sie den Drehsinn ein:
Drehung im Uhrzeigersinn: G02/G12
Drehung gegen den Uhrzeigersinn: G03/G13
X
Y
X
Y
I
J
G01/G12
G03/G13
X
Z
Y
6.2 Gr
undlag
en zu den Bahnfunktionen
