HEIDENHAIN TNCs der Serie 400

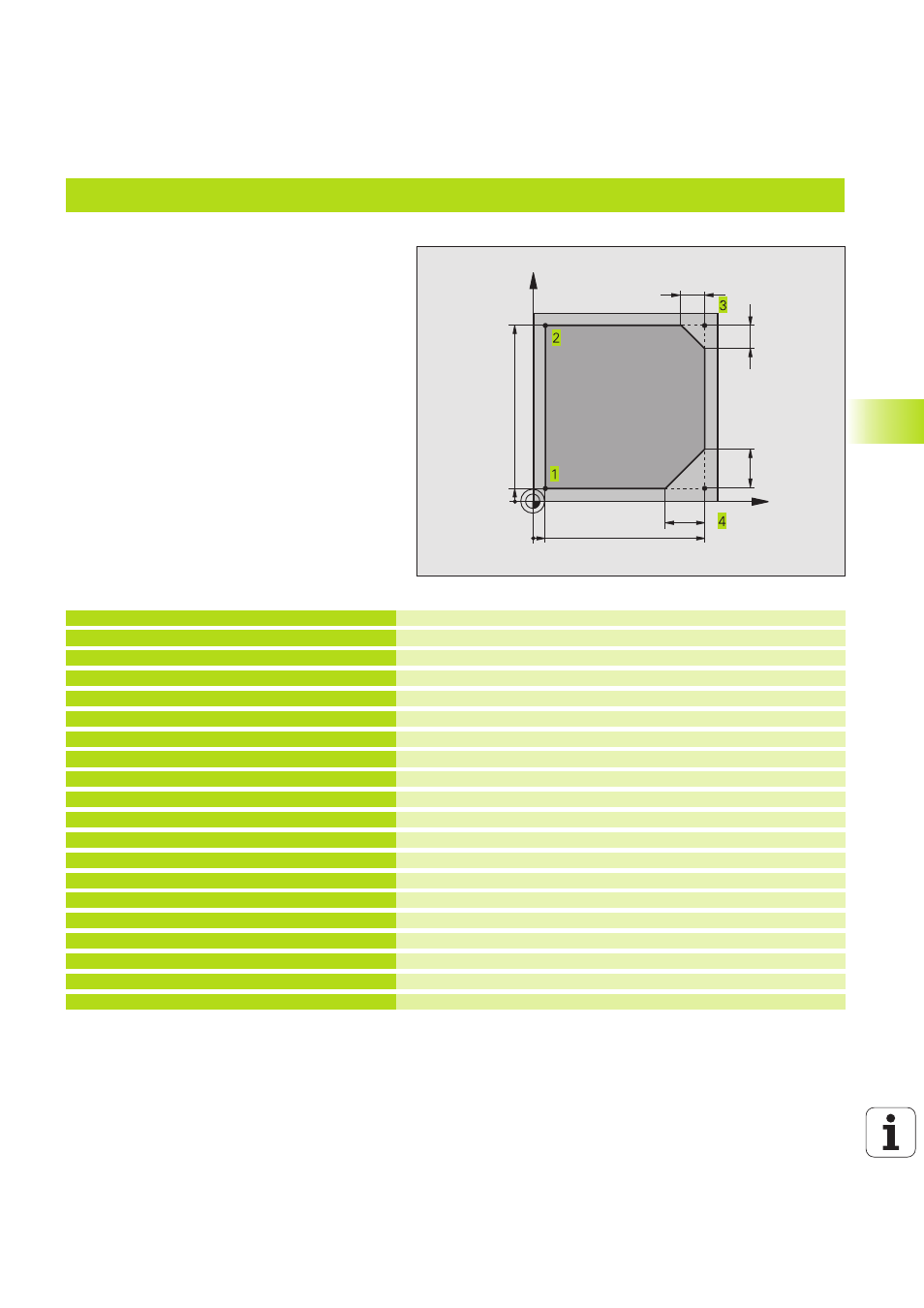

Beispiel: Geradenbewegung und Fasen kartesisch
% L I N E A R G 7 1 *
N 1 0 G 3 0 G 1 7 X + 0 Y + 0 Z - 2 0 *
N 2 0 G 3 1 G 9 0 X + 1 0 0 Y + 1 0 0 Z + 0 *
N 3 0 G 9 9 T 1 L + 0 R + 1 0 *
N 4 0 T 1 G 1 7 S 4 0 0 0 *
N 5 0 G 0 0 G 4 0 G 9 0 Z + 2 5 0 *
N 6 0 X - 1 0 Y - 1 0 *
N 7 0 G 0 1 Z - 5 F 1 0 0 0 M 3 *
N 8 0 G 0 1 G 4 1 X + 5 Y + 5 F 3 0 0 *
N 9 0 G 2 6 R 5 F 1 5 0 *
N 1 0 0 Y + 9 5 *
N 1 1 0 X + 9 5 *
N 1 2 0 G 2 4 R 1 0 *
N 1 3 0 Y + 5 *
N 1 4 0 G 2 4 R 2 0 *
N 1 5 0 X + 5 *
N 1 6 0 G 2 7 R 5 F 5 0 0 *
N 1 7 0 G 4 0 X - 2 0 Y - 2 0 F 1 0 0 0 *
N 1 8 0 G 0 0 Z + 2 5 0 M 2 *
N 9 9 9 9 9 9 % L I N E A R G 7 1 *
Rohteil-Definition für grafische Simulation der Bearbeitung
Werkzeug-Definition im Programm
Werkzeug-Aufruf mit Spindelachse und Spindeldrehzahl
Werkzeug freifahren in der Spindelachse mit Eilgang
Werkzeug vorpositionieren
Auf Bearbeitungstiefe fahren mit Vorschub F = 1000 mm/min
Kontur an Punkt 1 anfahren, Radiuskorrektur G41 aktivieren
Tangentiales Anfahren
Punkt 2 anfahren
Punkt 3: erste Gerade für Ecke 3
Fase mit Länge 10 mm programmieren
Punkt 4: zweite Gerade für Ecke 3, erste Gerade für Ecke 4
Fase mit Länge 20 mm programmieren
Letzten Konturpunkt 1 anfahren, zweite Gerade für Ecke 4
Tangentiales Wegfahren
Freifahren in der Bearbeitungsebene, Radiuskorrektur aufheben
Werkzeug freifahren in der Spindelachse, Programm-Ende
X
Y
95
5
95
5
10
10
20
20
