4 1 Einführung
1.2 Bildschirm und Bedienfeld
Bildschirm

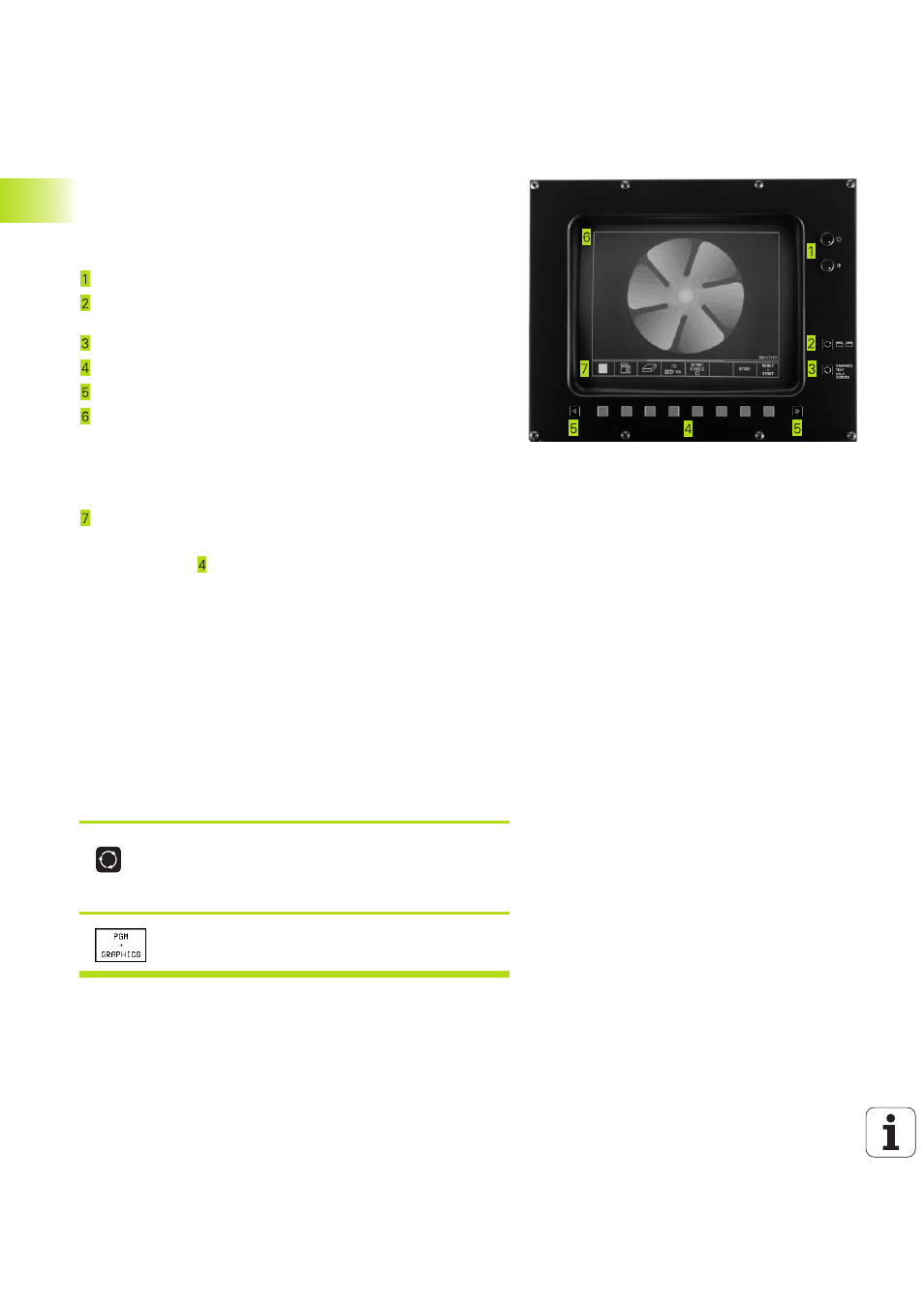

Die Abbildung rechts zeigt die Bedienelemente des Bildschirms:
Einstellregler für Helligkeit und Kontrast
Bildschirm-Umschalttaste für Maschinen- und Programmier-
Betriebsarten
Festlegen der Bildschirm-Aufteilung
Softkey-Wahltasten
Softkey-Leisten umschalten
Kopfzeile
Bei eingeschalteter TNC zeigt der Bildschirm in der Kopfzeile die
angewählten Betriebsarten an: Maschinen-Betriebsarten links und
Programmier-Betriebsarten rechts. Im größeren Feld der Kopfzeile
steht die Betriebsart, auf die der Bildschirm geschaltet ist: dort
erscheinen Dialogfragen und Meldetexte.
Softkeys
In der Fußzeile zeigt die TNC weitere Funktionen in einer Softkey-
Leiste an. Diese Funktionen wählen Sie über die darunter-
liegenden Tasten . Zur Orientierung zeigen schmale Balken direkt
über der Softkey-Leiste die Anzahl der Softkey-Leisten an, die sich
mit den außen angeordneten schwarzen Pfeil-Tasten wählen
lassen. Die aktive Softkey-Leiste wird als aufgehellter Balken
dargestellt.
Bildschirm-Aufteilung
Der Benutzer wählt die Aufteilung des Bildschirms: So kann die TNC
z.B. in der Betriebsart PROGRAMM-TEST das Programm im linken
Fenster anzeigen, während das rechte Fenster gleichzeitig z.B. eine
Grafik darstellt. Alternativ läßt sich im rechten Fenster auch die
zusätzliche Status-Anzeige einblenden oder ausschließlich das
Programm in einem großen Fenster. Welche Fenster die TNC
anzeigen kann, hängt von der gewählten Betriebsart ab.
Bildschirm-Aufteilung ändern:
Bildschirm-Umschalttaste drücken: Die Softkey-
Leiste zeigt die möglichen Bildschirm-Auftei-
lungen an
<
Bildschirm-Aufteilung mit Softkey wählen
