12 3D-Tastsysteme 210

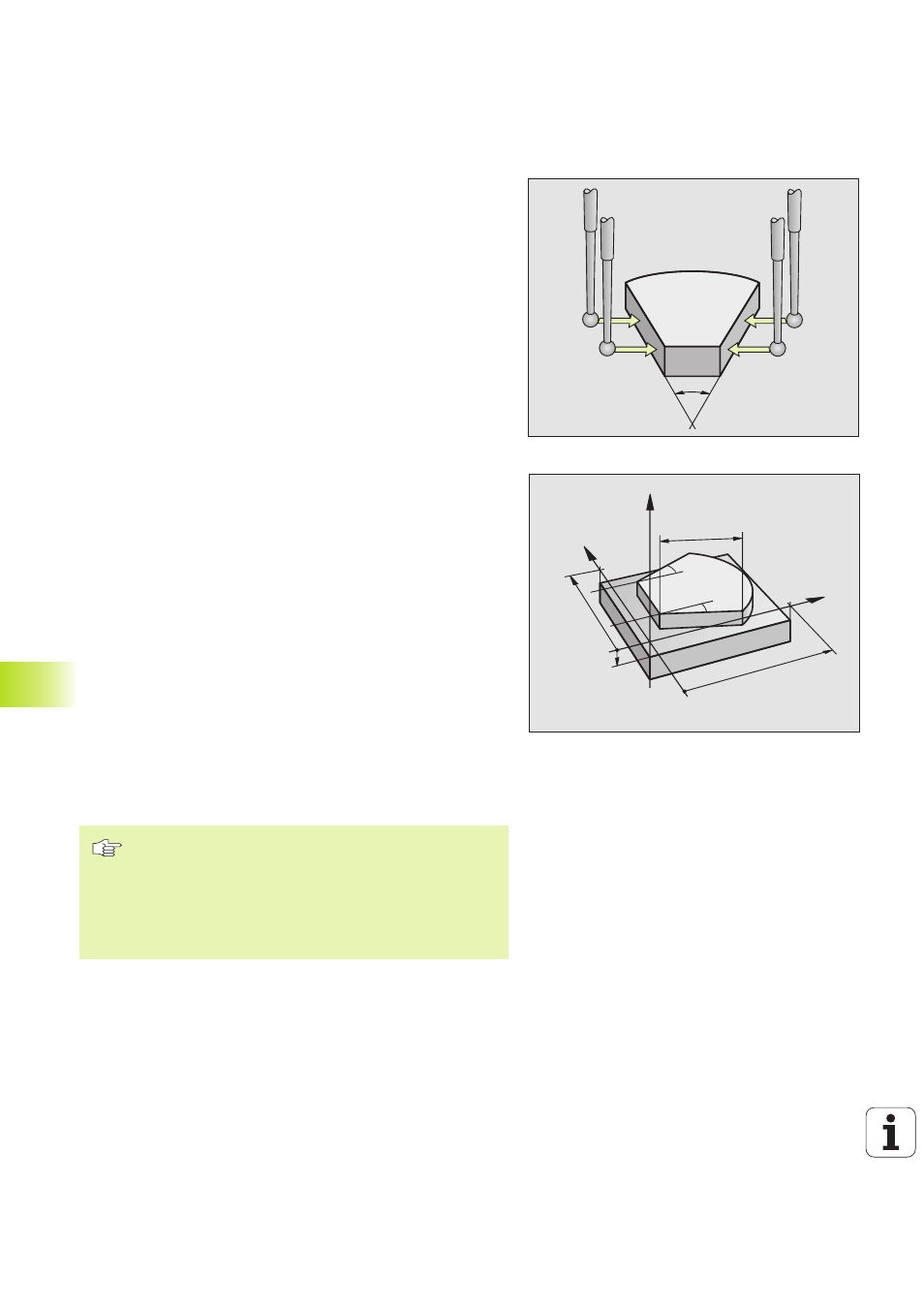

Winkel zwischen zwei Werkstück-Kanten bestimmen
ú Antastfunktion wählen: Softkey PROBING ROT drücken
ú DREHWINKEL: Angezeigten Drehwinkel notieren, falls Sie die
zuvor durchgeführte Grunddrehung wieder herstellen möchten
ú Grunddrehung für die erste Seite durchführen (siehe „Werkstück-
Schieflage kompensieren“)
ú Zweite Seite ebenfalls wie bei einer Grunddrehung antasten,
DREHWINKEL hier nicht auf 0 setzen!
ú Mit Softkey PROBING ROT Winkel PA zwischen den Werkstück-
Kanten als DREHWINKEL anzeigen lassen
ú Grunddrehung aufheben oder ursprüngliche Grunddrehung wieder
herstellen: DREHWINKEL auf notierten Wert setzen
Messen mit dem 3D-Tastsystem
während des Programmlaufs
Mit dem 3D-Tastsystem lassen sich auch während eines Programm-
laufs Positionen am Werkstück erfassen – auch bei geschwenkter
Bearbeitungsebene. Anwendungen:
■ Höhenunterschiede bei Gußflächen ermitteln
■ Toleranzabfragen während der Bearbeitung
Den Tastsystem-Einsatz programmieren Sie in der Betriebsart
PROGRAMM EINSPEICHERN/EDITIEREN mit der Funktion G55. Die
TNC positioniert das Tastsystem vor und tastet automatisch die
vorgegebene Position an. Dabei fährt die TNC das Tastsystem
parallel zur Maschinen-Achse, die Sie im Antast-Zyklus festgelegt
haben. Eine aktive Grunddrehung oder Rotation wird von der TNC
nur für die Berechnung des Antastpunktes berücksichtigt. Die
Koordinate des Antastpunktes legt die TNC in einem Q-Parameter
ab. Die TNC bricht den Antastvorgang ab, wenn das Tastsystem
innerhalb eines bestimmten Bereichs (über MP 6130 wählbar) nicht
ausgelenkt wird. Die Koordinaten der Position, an der sich das
Tastsystem beim Antasten befindet, sind nach dem Antastvorgang
zusätzlich in den Parametern Q115 bis Q119 gespeichert. Für die
Werte in diesen Parametern berücksichtigt die TNC Taststiftlänge
und -radius nicht.
Tastsystem manuell so vorpositionieren, daß eine
Kollision beim Anfahren der programmierten Vorposition
vermieden wird.
Achten Sie darauf, daß die TNC die Werkzeug-Daten wie
Länge, Radius, und Achse entweder aus den kalibrierten
Daten oder aus dem letzten G99-Satz verwendet: über
MP7411 wählen.
12.3
W
e
rkstüc
k
e
v
e
rmessen mit 3D-T
astsyst
emen
PA
–10
100
α ?
α ?
L?
X
Z
Y
100
