HEIDENHAIN TNC 407 (280 580) ISO Programming - Handbuch (Seite 243)

14 Tabellen und Übersichten 240
14.2 St
e
c
k
erbelegung und
Ansc
hlußk
abel für D
a
tensc
hnit
ts
tellen

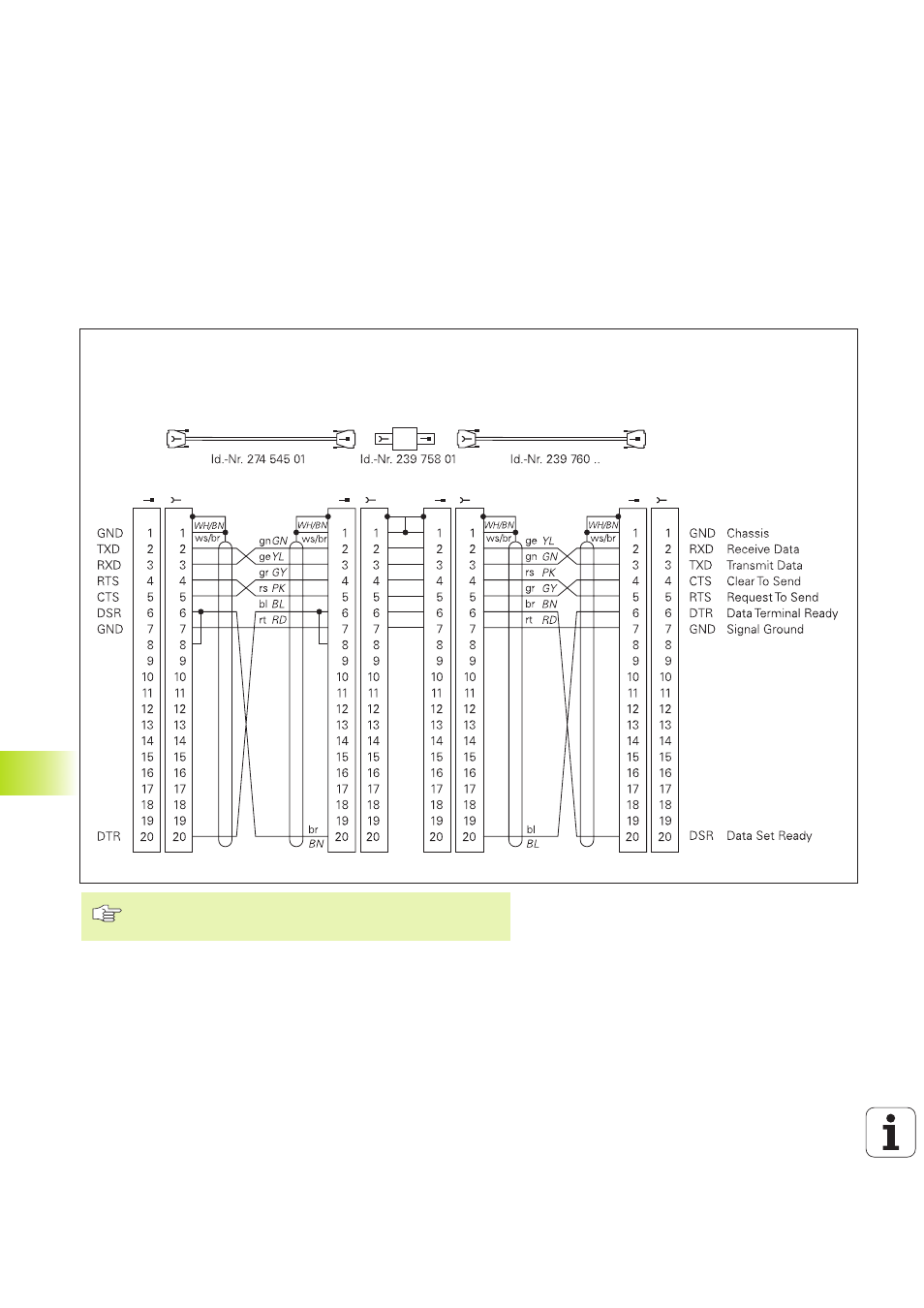

14.2 Steckerbelegung und Anschlußkabel
für Datenschnittstellen
Schnittstelle V.24/RS-232-C
HEIDENHAIN-Geräte
Die Stecker-Belegungen an der TNC-Logikeinheit (X21) und
am Adapter-Block sind verschieden.
HEIDENHAIN Geräte
Externes
Gerät
z.B. FE
HEIDENHAIN
Standard-Kabel
3 m
V.24-Adapter-Block HEIDENHAIN
Verbindungs-Kabel
max. 17 m
X21
TNC
