24
Y
X
Z
50
50
3 Positionieren mit Handeingabe
Wkz = Werkzeug
3.1 Einfache Bearbeitungen program-
mieren und abarbeiten
Für einfache Bearbeitungen oder zum Vorpositionieren des Werk-
zeugs eignet sich die Betriebsart POSITIONIEREN MIT HANDEIN-
GABE. Hier können Sie ein kurzes Programm im HEIDENHAIN-
Klartext-Format oder nach DIN/ISO eingeben und direkt ausführen
lassen. Auch die Zyklen der TNC lassen sich aufrufen. Das Pro-
gramm wird in der Datei $MDI gespeichert. Beim POSITIONIEREN
MIT HANDEINGABE läßt sich die zusätzliche Status-Anzeige
aktivieren.
Betriebsart POSITIONIEREN MIT
HANDEINGABE wählen
Die Datei $MDI beliebig programmieren
Programmlauf starten: Externe START-Taste
Einschränkung: Programmlauf-Grafiken stehen nicht zur
Verfügung. Die Datei %$MDI darf keinen Programm-
Aufruf enthalten (Satz mit %...).

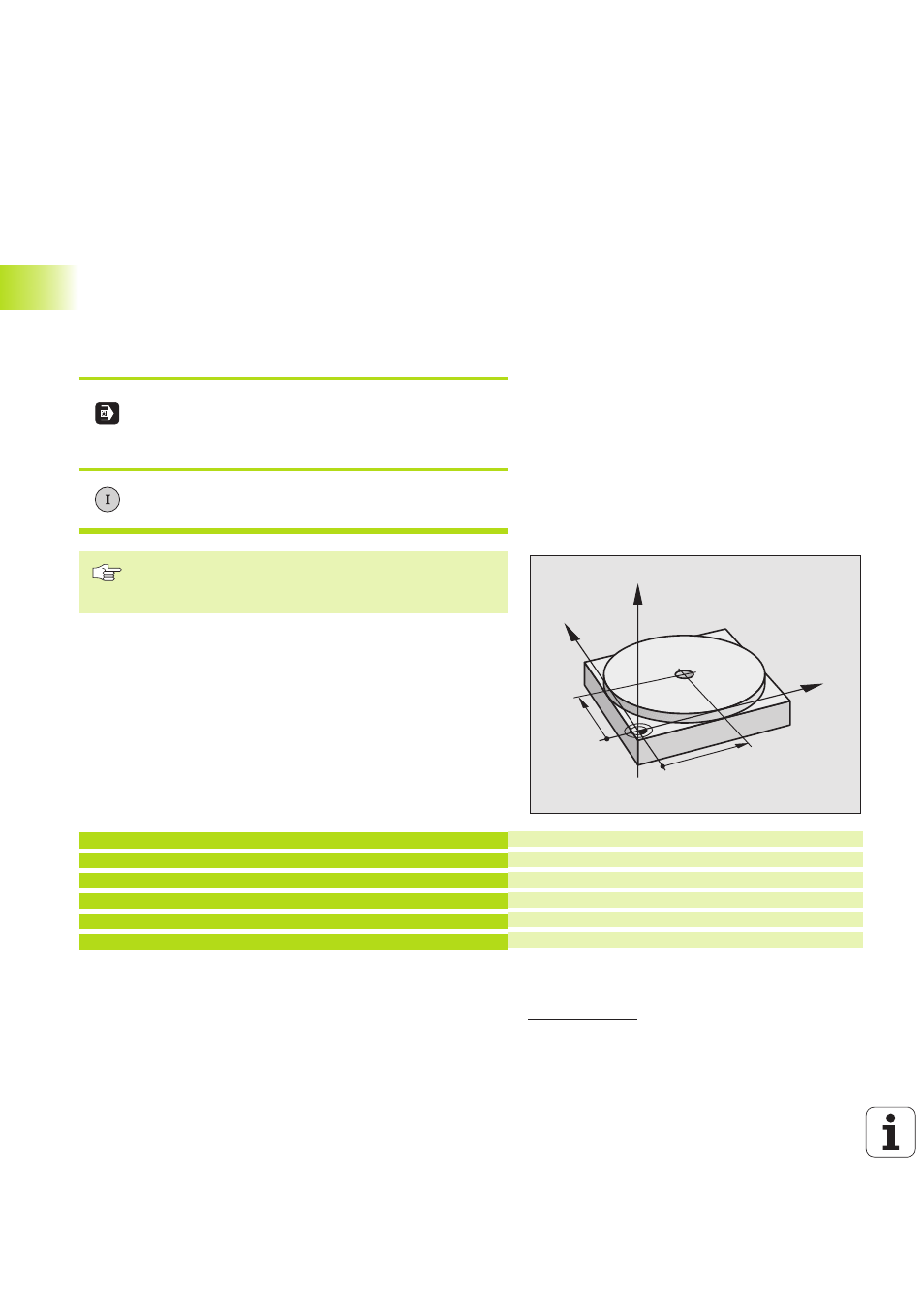

Beispiel 1
Ein einzelnes Werkstück soll mit einer 20 mm tiefen Bohrung
versehen werden. Nach dem Aufspannen des Werkstücks, dem
Ausrichten und Bezugspunkt-Setzen läßt sich die Bohrung mit
wenigen Programmzeilen programmieren und ausführen.
Zuerst wird das Werkzeug mit G00- und G01-Sätzen (Geraden) über
dem Werkstück vorpositioniert und auf einen Sicherheitsabstand
von 5 mm über dem Bohrloch positioniert. Danach wird die Bohrung
mit dem Zyklus G83 TIEFBOHREN ausgeführt.
% $ M D I G 7 1 *
N 1 0 G 9 9 T 1 L + 0 R + 5 *
N 2 0 T 1 G 1 7 S 2 0 0 0 *
N 3 0 G 0 0 G 4 0 G 9 0 Z + 2 0 0 *
N 4 0 X + 5 0 Y + 5 0 M 3 *
Wkz definieren: Nullwerkzeug, Radius 5
Wkz aufrufen: Spindelachse Z,
Spindeldrehzahl 2000 U/min
Wkz freifahren (Eilgang)
Wkz im Eilgang über Bohrloch positionieren, Spindel ein
