8 Programmieren: Zyklen 120

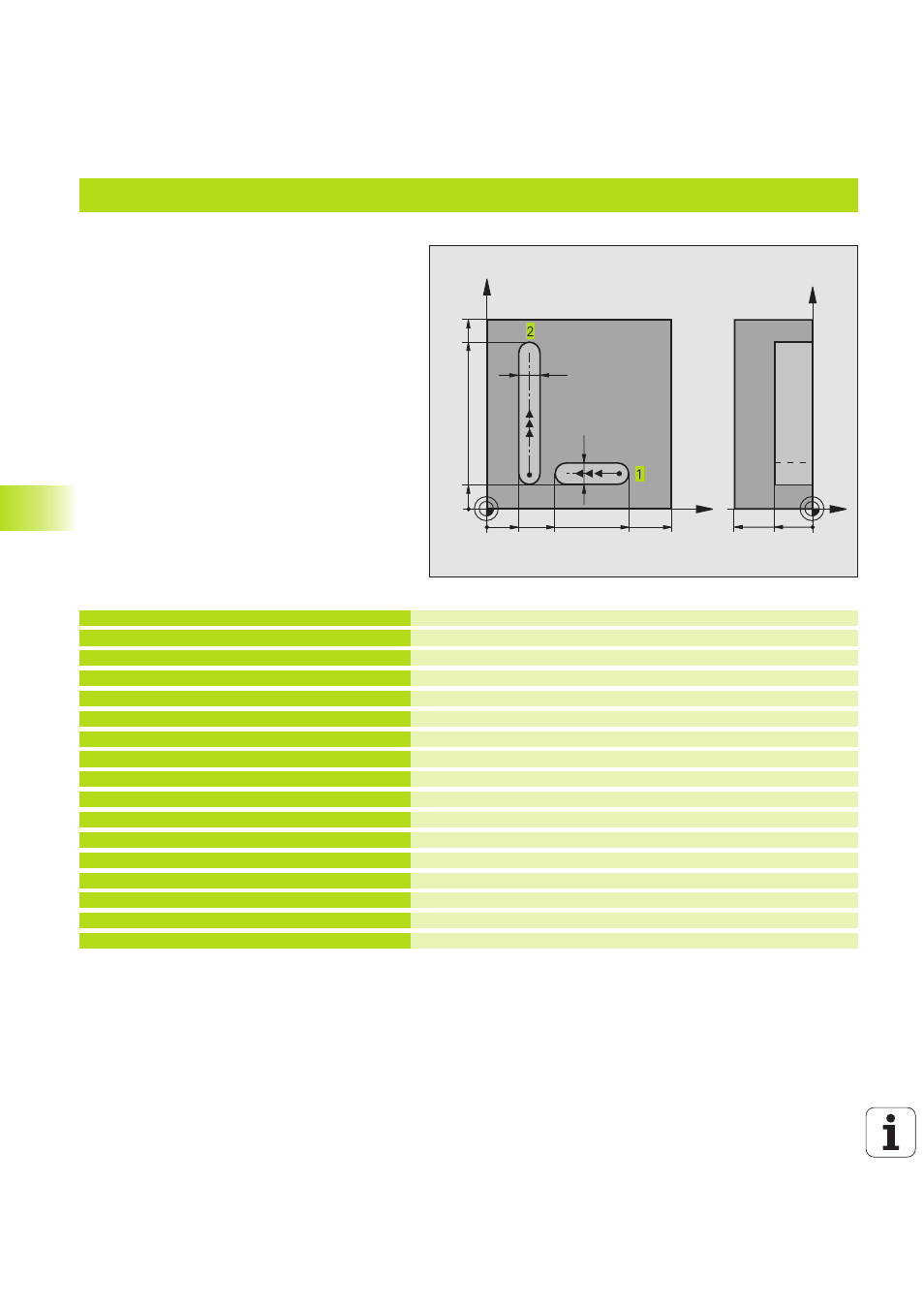

Beispiel: Tasche und Nuten fräsen
Rohteil-Definition
Werkzeug-Definition
Werkzeug-Aufruf
Werkzeug freifahren
Zyklus-Definition Nut 1
Vorpositionieren in die Mitte der Nut (Y), um Werkzeug-Radius
versetzt in die Nut (X), Spindel ein
Vorpositionieren auf Sicherheits-Abstand, Zyklus-Aufruf
Zyklus-Definition Nut 2
Vorpositionieren in die Mitte der Nut (X), um Werkzeug-Radius
versetzt in die Nut (Y), Zyklus-Aufruf
Werkzeug freifahren, Programm-Ende
% n u t e n G 7 1 *
N 1 0 G 3 0 G 1 7 X + 0 Y + 0 Z - 4 0 *
N 2 0 G 3 1 G 9 0 X + 1 0 0 Y + 1 0 0 Z + 0 *
N 3 0 G 9 9 T 1 L + 0 R + 4 *
N 4 0 T 1 G 1 7 S 4 0 0 0 *
N 5 0 G 0 0 G 4 0 G 9 0 Z + 2 5 0 *
N 6 0 G 7 4 P 0 1 + 2 P 0 2 - 2 0 P 0 3 + 5 P 0 4 1 5 0
P 0 5 X - 5 0 P 0 6 Y + 1 0 P 0 7 3 0 0 *
N 7 0 X + 7 6 Y + 1 5 M 3 *
N 8 0 Z + 2 M 9 9 *
N 9 0 G 7 4 P 0 1 + 2 P 0 2 - 2 0 P 0 3 + 5 P 0 4 1 5 0
P 0 5 y + 8 0 P 0 6 x + 1 0 p 0 7 3 0 0 *
N 1 0 0 x + 2 0 y + 1 4 M 9 9 *
N 1 1 0 G 0 0 Z + 2 5 0 M 2 *
N 9 9 9 9 9 9 % n u t e n G 7 1 *
8.3 Zyklen zum F
räsen v
o
n
T
asc
hen und Nut
en
X
Y
80
90
100
100
Z
Y
-40 -20
10
15 30
10
10
