Dann zeigt die TNC folgende Softkeys:
Funktionsgruppe Softkey
Mathematische Grundfunktionen
(engl. basic arithmetic)
Winkelfunktionen
(engl. trigonometry)
Wenn/dann-Entscheidungen, Sprünge
(engl. jumps)
Sonstige Funktionen
(engl. diverse function)
Formel (engl. formula) direkt eingeben
10.2 Teilefamilien – Q-Parameter
statt Zahlenwerte
Mit der Q-Parameter-Funktion D0: ZUWEISUNG können Sie
Q-Parametern Zahlenwerte zuweisen. Dann setzen Sie im Bear-
beitungs-Programm statt dem Zahlenwert einen Q-Parameter ein.
NC-Beispielsätze
N150 D0 Q10 P01 +25 * Zuweisung:
. . . Q10 erhält den Wert 25
N250 G00 X +Q10 * entspricht G00 X +25
Für Teilefamilien programmieren Sie z.B. die charakteristischen
Werkstück-Abmessungen als Q-Parameter.
Für die Bearbeitung der einzelnen Teile weisen Sie dann jedem dieser
Parameter einen entsprechenden Zahlenwert zu.

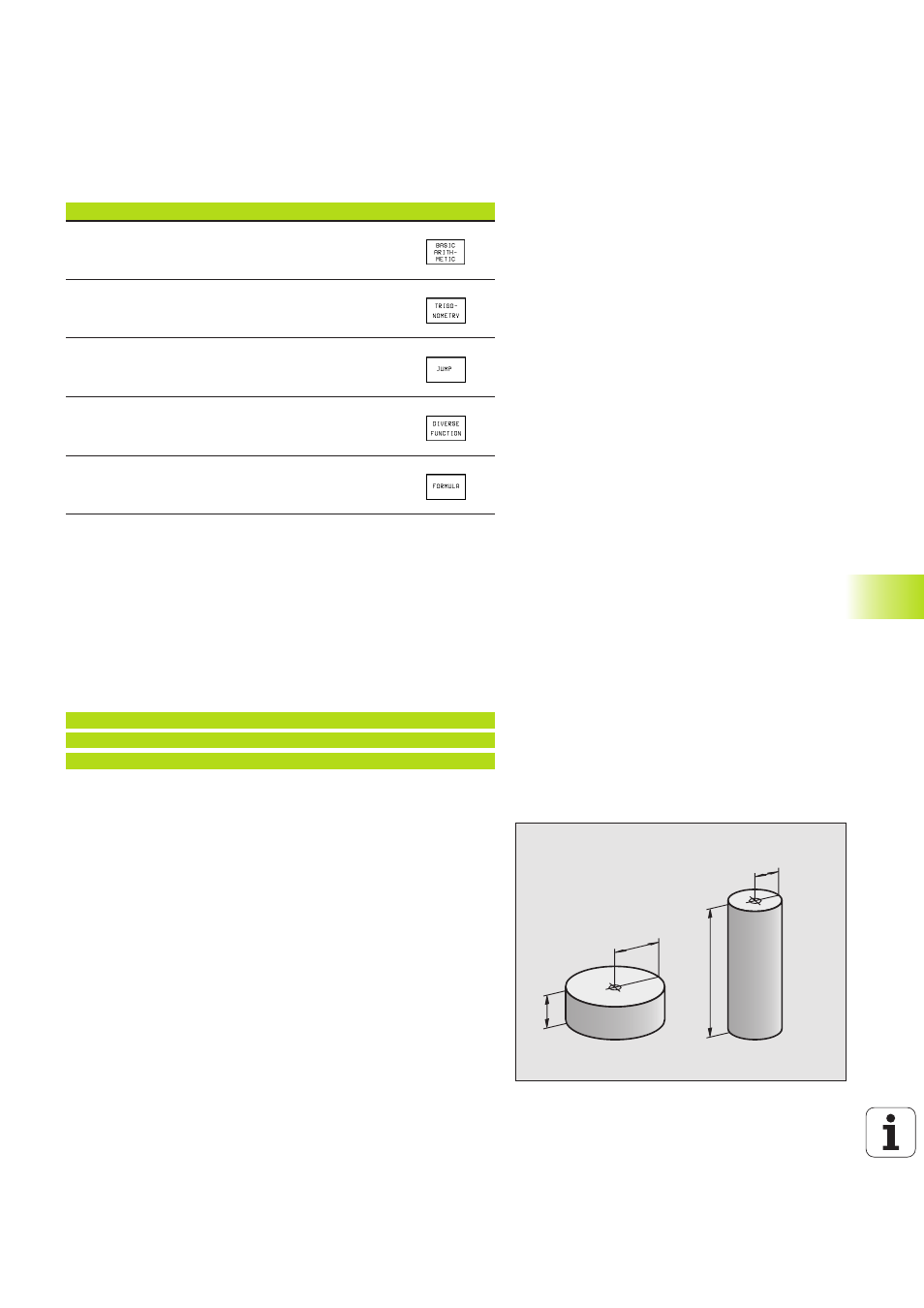

Beispiel
Zylinder mit Q-Parametern
Zylinder-Radius R = Q1
Zylinder-Höhe H = Q2
Zylinder Z1 Q1 = +30
Q2 = +10
Zylinder Z2 Q1 = +10
Q2 = +50
Z1
Q1
Q2
Z2
Q1
Q2
