10 Programmieren: Unterprogramme und Programmteil-Wiederholungen 180

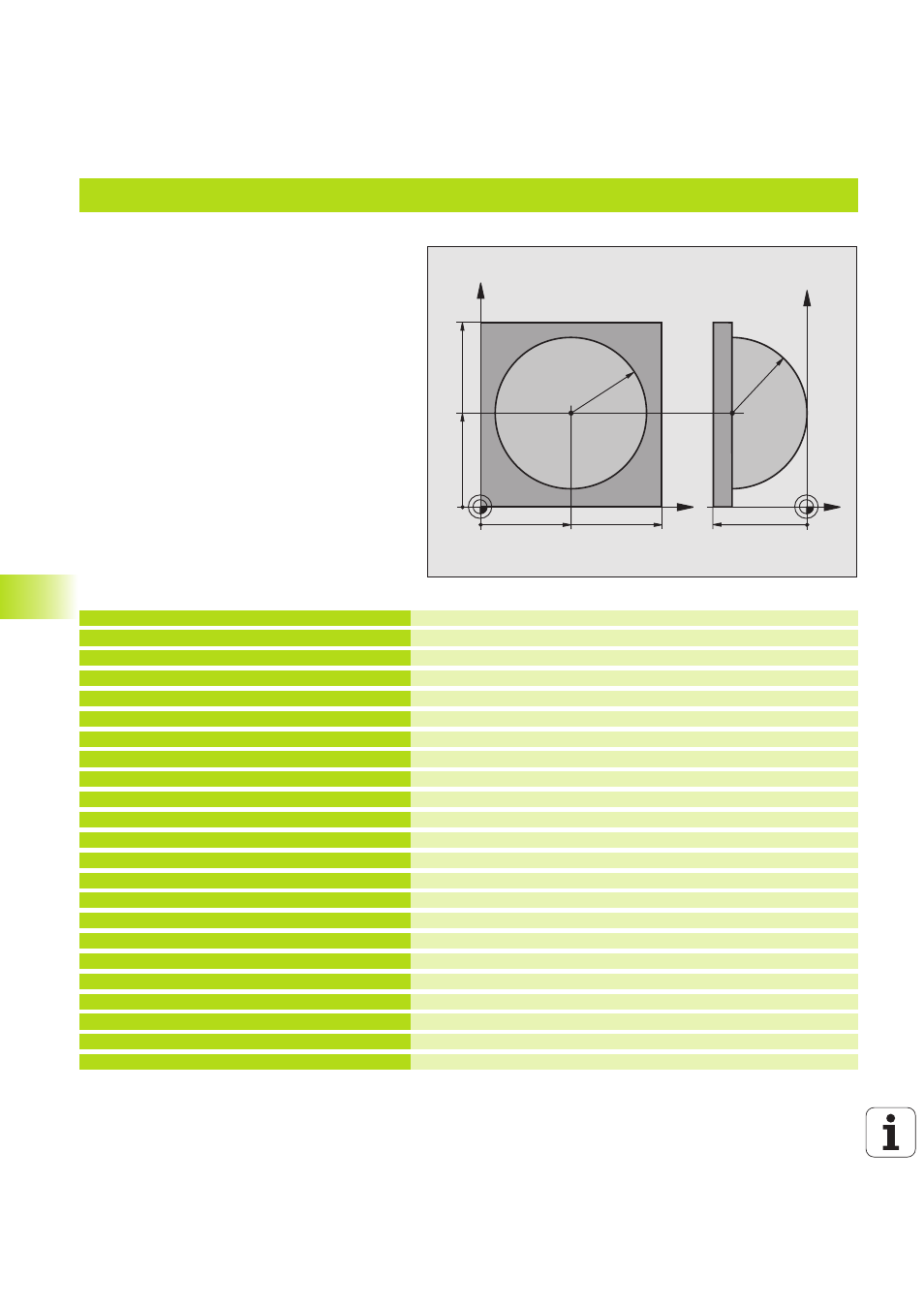

Beispiel: Kugel konvex mit Schaftfräser
Programm-Ablauf
■ Programm funktioniert nur mit Schaftfräser
■ Die Kugel-Kontur wird durch viele kleine Geraden-
stücke angenähert (Z/X-Ebene, über Q14 definier-
bar). Je kleiner der Winkelschritt definiert ist, desto
glatter wird die Kontur
■ Die Anzahl der Kontur-Schnitte bestimmen Sie durch
den Winkelschritt in der Ebene (über Q18)
■ Die Kugel wird im 3D-Schnitt von unten nach oben
gefräst
■ Werkzeug-Radius wird automatisch korrigiert
X
Y
50 100
100
Z
Y
-50
R45
50
R45
1
0.1
0 Pr
ogr
ammier
-Beispiele
Mitte X-Achse
Mitte Y-Achse
Startwinkel Raum (Ebene Z/X)
Endwinkel Raum (Ebene Z/X)
Winkelschritt im Raum
Kugelradius
Startwinkel Drehlage in der Ebene X/Y
Endwinkel Drehlage in der Ebene X/Y
Winkelschritt in der Ebene X/Y fürs Schruppen
Aufmaß Kugelradius fürs Schruppen
Sicherheits-Abstand für Vorpositionierung in der Spindelachse
Vorschub Fräsen
Rohteil-Definition
Werkzeug-Definition
Werkzeug-Aufruf
Werkzeug freifahren
Bearbeitung aufrufen
Aufmaß rücksetzen
Winkelschritt in der Ebene X/Y fürs Schlichten
Bearbeitung aufrufen
Werkzeug freifahren, Programm-Ende
%KUGEL G71 *
N10 D00 Q1 P01 +50 *
N20 D00 Q2 P01 +50 *
N40 D00 Q4 P01 +90 *
N50 D00 Q5 P01 +0 *
N60 D00 Q14 P01 +5 *
N60 D00 Q6 P01 +45 *
N80 D00 Q8 P01 +0 *
N90 D00 Q9 P01 +360 *
N100 D00 Q18 P01 +10 *
N90 D00 Q10 P01 +5 *
N100 D00 Q11 P01 +2 *
N110 D00 Q12 P01 +350 *
N130 G30 G17 X+0 Y+0 Z-50 *
N140 G31 G90 X+100 Y+100 Z+0 *
N150 G99 T1 L+0 R+7,5 *
N160 T1 G17 S4000 *
N170 G00 G40 G90 Z+250 *
N180 L10,0 *
N190 D00 Q10 P01 +0 *
N200 D00 Q18 P01 +5 *
N200 L10,0 *
N210 G00 G40 Z+250 M2 *
