203
HEIDENHAIN TNCs der Serie 400

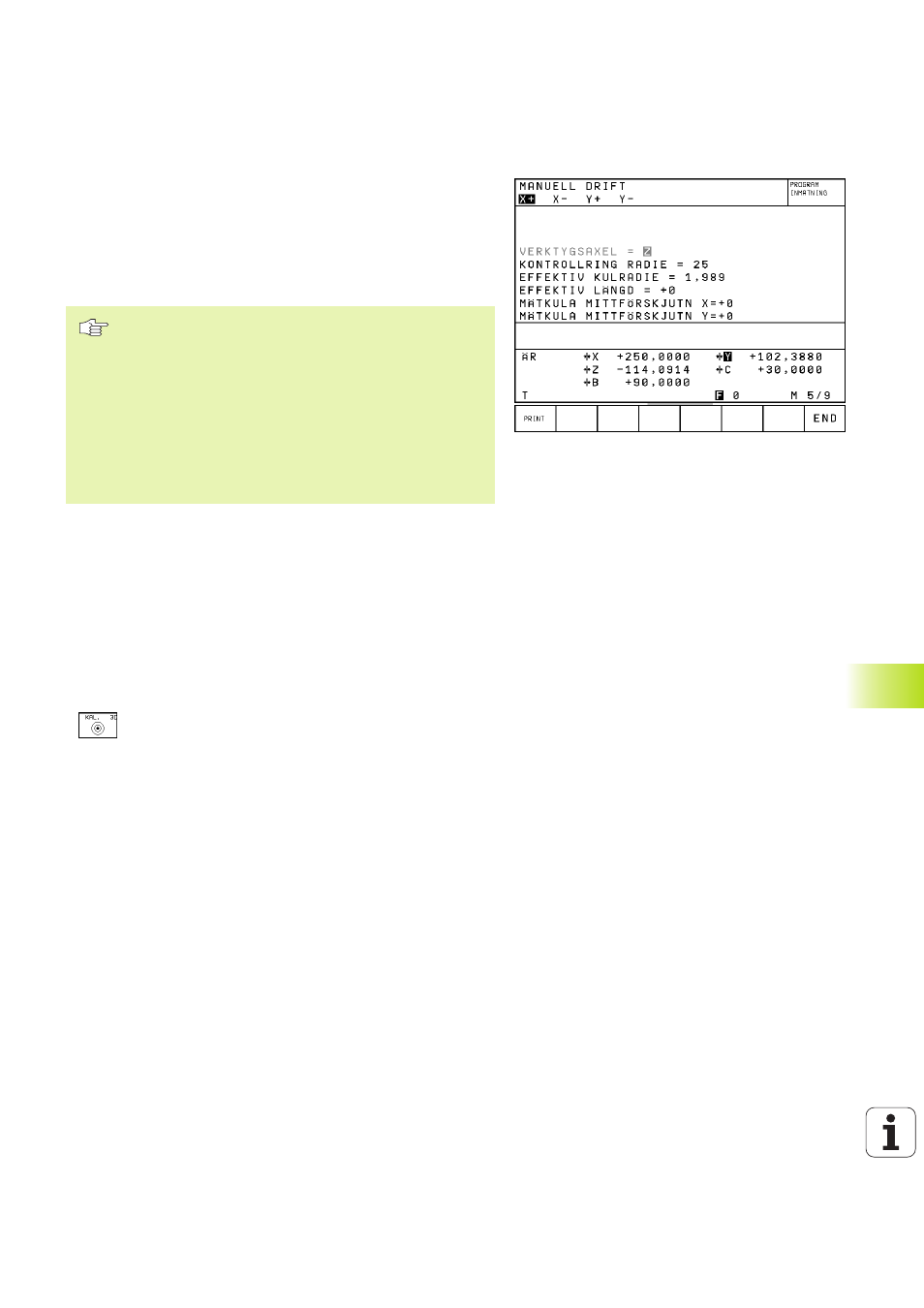

Kalibrierwerte anzeigen
Die TNC speichert wirksame Länge, den wirksamen Radius und den
Betrag des Tastsystem-Mittenversatzes und berücksichtig diese
Werte bei späteren Einsätzen des 3D-Tastsystems. Um die gespei-
cherten Werte anzuzeigen, drücken Sie CAL L und CAL R.
Messendes Tastsystem kalibrieren
Wenn die TNC die Fehlermeldung TASTSTIFT AUS-
GELENKT anzeigt, wählen Sie das Menü zum 3D-
Kalibrieren an und betätigen dort den Softkey RESET 3D.
Das messende Tastsystem ist nach jeder Änderung der
Tastsystem-Maschinenparameter zu kalibrieren.
Das Kalibrieren der wirksamen Länge erfolgt wie beim
schaltenden Tastsystem. Zusätzlich ist der Werkzeug-
Radius R2 (Eckenradius) einzugeben.
Mit MP6321 legen Sie fest, ob die TNC das messende
Tastsystem mit oder ohne Umschlagmessung kalibriert.
Mit dem 3D-Kalibrierzyklus für das messende Tastsystem vermes-
sen Sie ein Ringnormal vollautomatisch. (Das Ringnormal ist von
HEIDENHAIN erhältlich). Das Ringnormal befestigen Sie mit
Spannpratzen auf dem Maschinentisch.
Die TNC berechnet aus den beim Kalibrieren gewonnenen Meßwer-
ten die Federkonstanten des Tastsystems, die Durchbiegung des
Taststifts und den Taststift-Mittenversatz. Diese Werte trägt die TNC
am Ende des Kalibriervorgangs automatisch ins Eingabemenü ein.
ú
Tastsystem im MANUELLEN BETRIEB ungefähr in die Mitte des
Ringnormals vorpositionieren und auf 180° drehen.
ú
3D-Kalibrierzyklus wählen: Softkey 3D CAL drücken
ú
TASTERRADIUS 1 und TASTERRADIUS 2 eingeben.
Taststiftradius 2 gleich Taststiftradius 1 eingeben, wenn
Sie einen kugelförmigen Taststift verwenden.
Taststiftradius 2 ungleich Taststiftradius 1 eingeben,
wenn Sie einen Taststift mit Eckenradius verwenden
ú
DURCHMESSER EINSTELLRING: Durchmesser ist auf
dem Ringnormal eingraviert
ú
Kalibriervorgang starten: Externe START-Taste drücken:
Das Tastsystem vermißt das Ringnormal nach einem
fest programmierten Ablauf
ú
Tastsystem manuell auf 0 Grad drehen, sobald die TNC
dazu auffordert
ú
Kalibriervorgang zur Bestimmung des Taststift-Mitten-
versatzes starten: Externe Start-Taste drücken. Das
Tastsystem vermißt das Ringnormal nochmals nach
einem fest programmierten Ablauf
