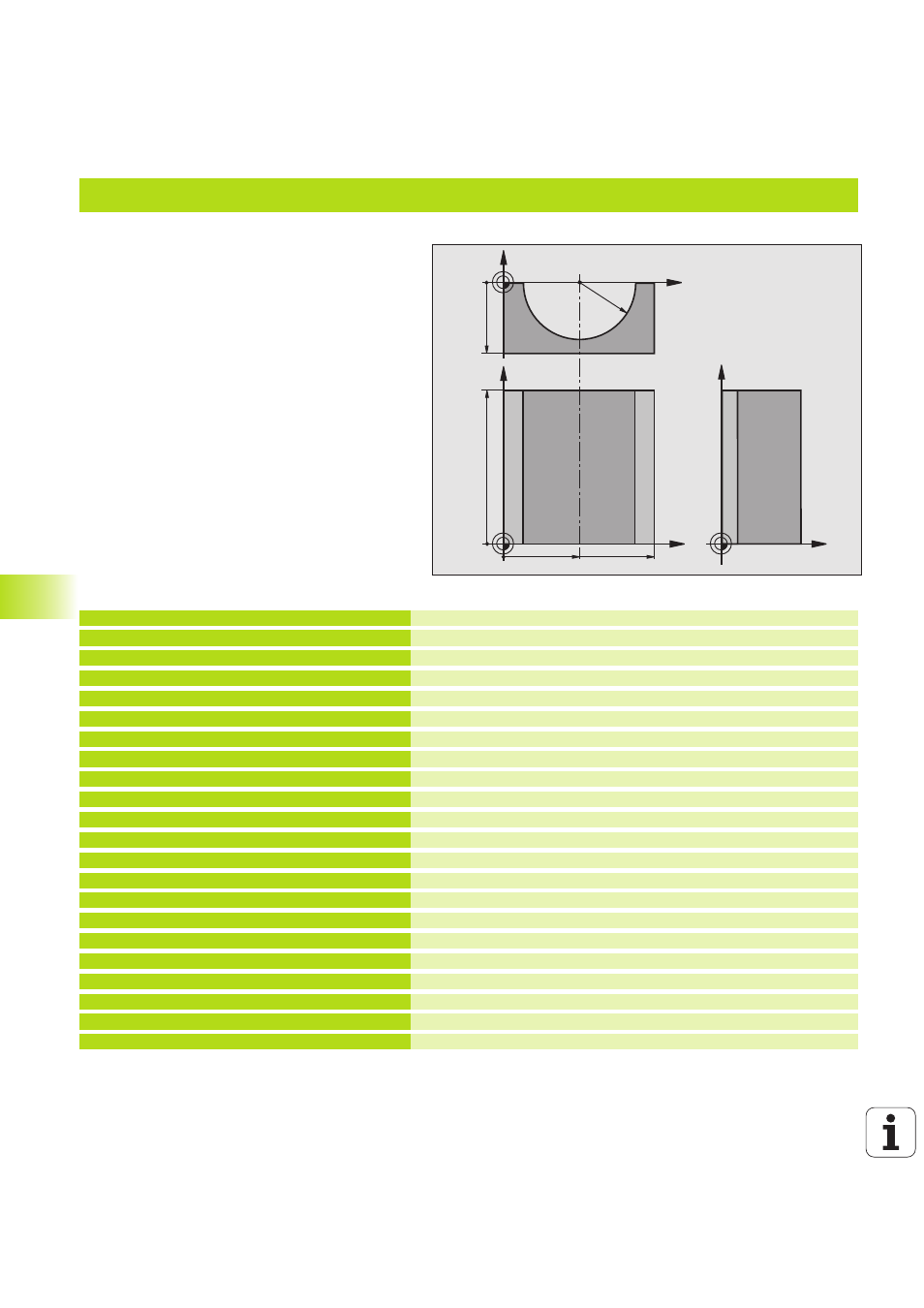

Beispiel: Zylinder konkav mit Radiusfräser
Programm-Ablauf
■ Programm funktioniert nur mit Radiusfräser
■ Die Zylinder-Kontur wird durch viele kleine
Geradenstücke angenähert (über Q13 definierbar).
Je mehr Schnitte definiert sind, desto glatter wird
die Kontur
■ Der Zylinder wird in Längsschnitten (hier: Parallel zur
Y-Achse) gefräst
■ Die Fräsrichtung bestimmen Sie über den Start- und
Endwinkel im Raum:
Bearbeitungsrichtung im Uhrzeigersinn:
Startwinkel > Endwinkel
Bearbeitungsrichtung im Gegen-Uhrzeigersinn:
Startwinkel < Endwinkel
■ Werkzeug-Radius wird automatisch korrigiert
X
Y
50 100
100
Z
Y
X
Z
-50
R40
1
0.1
0 Pr
ogr
ammier
-Beispiele
Mitte X-Achse
Mitte Y-Achse
Mitte Z-Achse
Startwinkel Raum (Ebene Z/X)
Endwinkel Raum (Ebene Z/X)
Zylinderradius
Länge des Zylinders
Drehlage in der Ebene X/Y
Aufmaß Zylinderradius
Vorschub Tiefenzustellung
Vorschub Fräsen
Anzahl Schnitte
Rohteil-Definition
Werkzeug-Definition
Werkzeug-Aufruf
Werkzeug freifahren
Bearbeitung aufrufen
Aufmaß rücksetzen
Bearbeitung aufrufen
Werkzeug freifahren, Programm-Ende
%ZYLIN G71 *
N10 D00 Q1 P01 +50 *
N20 D00 Q2 P01 +0 *
N30 D00 Q3 P01 +0 *
N40 D00 Q4 P01 +90 *
N50 D00 Q5 P01 +270 *
N60 D00 Q6 P01 +40 *
N70 D00 Q7 P01 +100 *
N80 D00 Q8 P01 +0 *
N90 D00 Q10 P01 +5 *
N100 D00 Q11 P01 +250 *
N110 D00 Q12 P01 +400 *
N120 D00 Q13 P01 +90 *
N130 G30 G17 X+0 Y+0 Z-50 *
N140 G31 G90 X+100 Y+100 Z+0 *
N150 G99 T1 L+0 R+3 *
N160 T1 G17 S4000 *
N170 G00 G40 G90 Z+250 *
N180 L10,0 *
N190 D00 Q10 P01 +0 *
N200 L10,0 *
N210 G00 G40 Z+250 M2 *
