82 6 Programmieren: Konturen programmieren
Ecken-Runden G25
Die Funktion G25 rundet Kontur-Ecken ab.
Das Werkzeug fährt auf einer Kreisbahn, die sowohl an das vorher-
gegangene als auch an das nachfolgende Konturelement tangential
anschließt.
Der Rundungskreis muß mit dem aufgerufenen Werkzeug
ausführbar sein.
25
ú Mit Taste ENT bestätigen
ú RUNDUNGS-RADIUS: Radius des Kreisbogens
eingeben
ú Vorschub für das Ecken-Runden

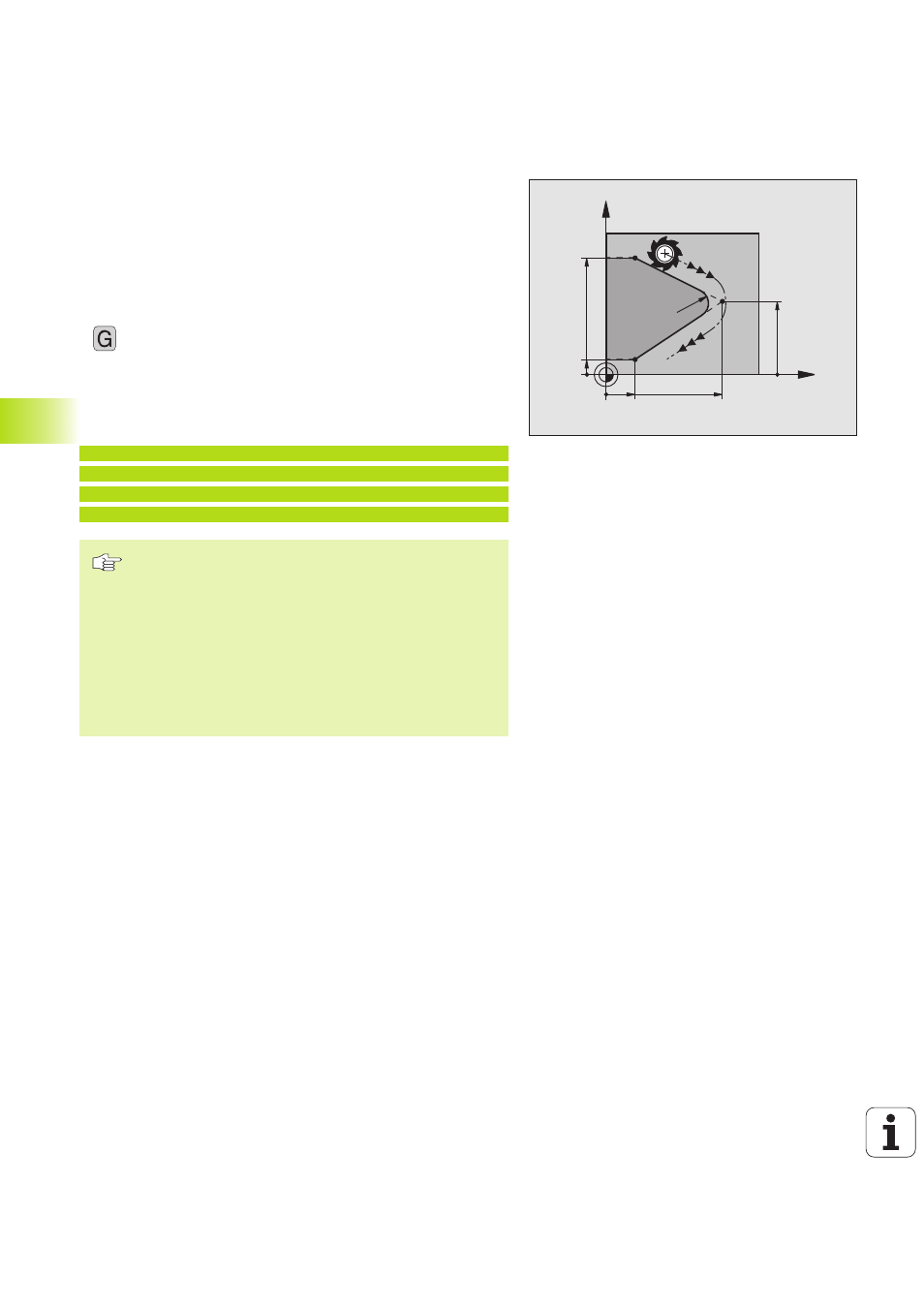

NC-Beispielsätze
N 5 0 G 0 1 G 4 1 X + 1 0 Y + 4 0 F 3 0 0 M 3 *
N 6 0 X + 4 0 Y + 2 5 *
N 7 0 G 2 5 R 5 F 1 0 0 *
N 8 0 X + 1 0 Y + 5 *
Das vorhergehende und nachfolgende Konturelement
sollte beide Koordinaten der Ebene enthalten, in der das
Ecken-Runden ausgeführt wird.
Der Eckpunkt wird nicht angefahren.
Ein im G25-Satz programmierter Vorschub wirkt nur in
diesem G25-Satz. Danach ist wieder der vor dem G25-
Satz programmierte Vorschub gültig.
Ein G25-Satz läßt sich auch zum weichen Anfahren an die
Kontur nutzen (siehe „6.3 Konturen anfahren und verlas-
sen“).
6.4 Bahnbew
egung
en – r
e
chtwinklig
e K
oor
dinat
en
X
Y
40
40
R5
5
10
25
