SPIEGELN (Zyklus 28)

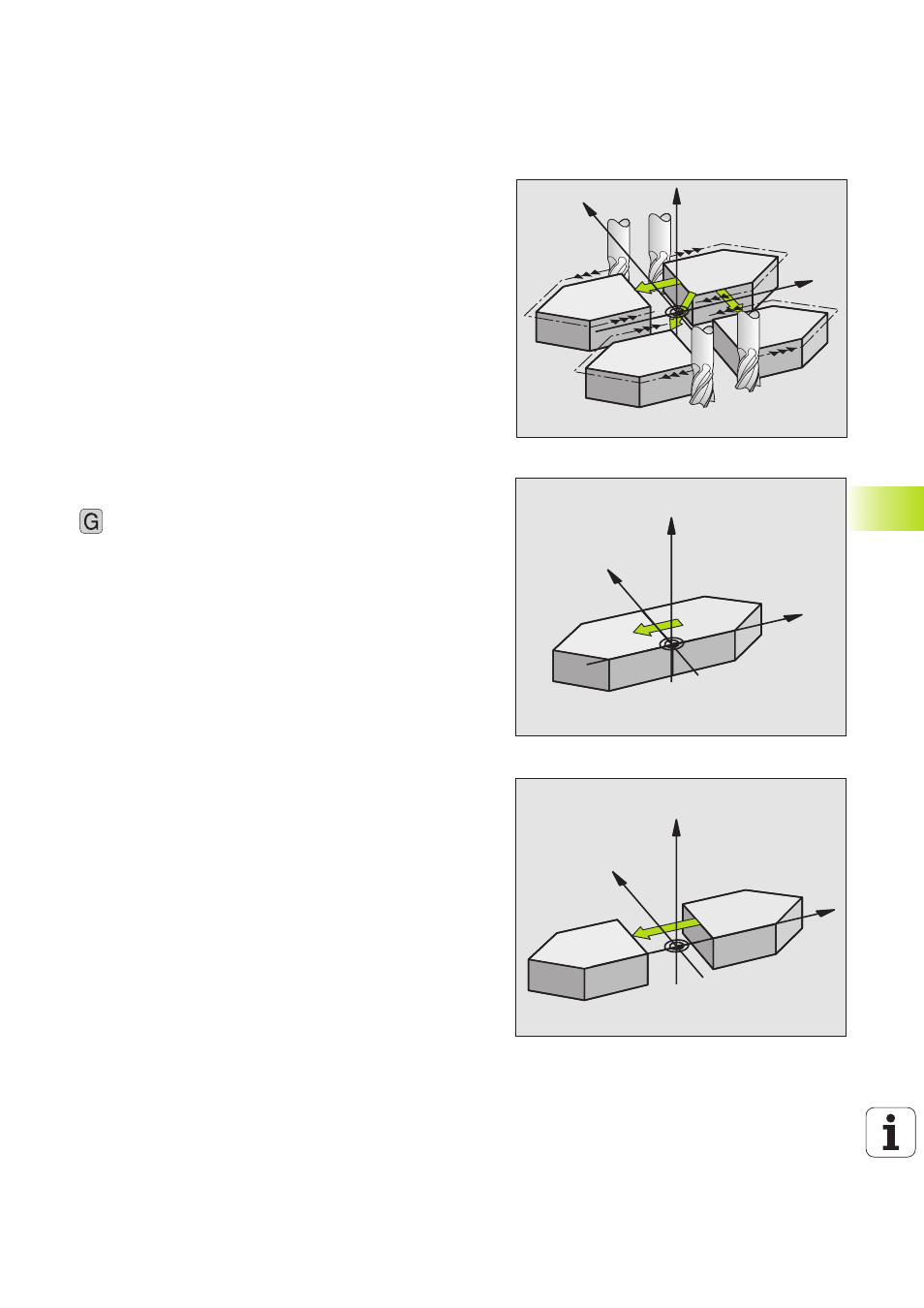

Die TNC kann Bearbeitung in der Bearbeitungsebene spiegelbildlich
ausführen. Siehe Bild rechts oben.
Wirkung
Die Spiegelung wirkt ab ihrer Definition im Programm. Sie wirkt
auch in der Betriebsart POSITIONIEREN MIT HANDEINGABE. Die
TNC zeigt aktive Spiegelachsen in der zusätzlichen Status-Anzeige
an.
■ Wenn Sie nur eine Achse spiegeln, ändert sich der Umlaufsinn
des Werkzeugs. Dies gilt nicht bei Bearbeitungszyklen.
■ Wenn Sie zwei Achsen spiegeln, bleibt der Umlaufsinn erhalten.
Das Ergebnis der Spiegelung hängt von der Lage des Nullpunkts ab:
■ Nullpunkt liegt auf der zu spiegelnden Kontur: Das Element wird
direkt am Nullpunkt gespiegelt; siehe Bild rechts Mitte
■ Nullpunkt liegt außerhalb der zu spiegelnden Kontur: Das Element
verlagert sich zusätzlich; siehe Bild rechts unten
28 ú Achse eingeben, die gespiegelt werden soll; Sie
können die Spindelachse nicht spiegeln
Rücksetzen
Zyklus G28 SPIEGELN ohne Eingabe erneut programmieren.
