13 MOD-Funktionen 218
PRINT und PRINT-TEST können Sie wie folgt einstellen:
Funktion Pfad bei TNC 426 Einstellung TNC 425/ TNC 415 B/ TNC 407
Daten mit D15 über RS-232 ausgeben RS232:\.... RS-232
Daten mit D15 über RS-422 ausgeben RS422:\.... RS-422
Daten auf der Festplatte der TNC ablegen TNC:\.... FILE
Daten in dem Verzeichnis speichern, in dem das
Programm mit D15 bzw. in dem das
Programm mit den Digitalisierzyklen steht (TNC 426)
- leer -
Daten nicht speichern (TNC 425/TNC 415 B/TNC 407) - leer -
Datei-Namen:
Daten Betriebsart Datei-Name
Digitalisier-Daten (nur Klartext-Dialog) PROGRAMMLAUF Festgelegt in Zyklus BEREICH
Werte mit D15 PROGRAMMLAUF %D15RUN.A
Werte mit D15 PROGRAMM-TEST %D15SIM.A
13.5 Masc
hinenspezifisc
h
e
A
n
w
ender
-P
ar
amet
er
, 13.6 Roht
eil im
Arbeitsr
aum darst
ellen
13.5 Maschinenspezifische Anwender-
parameter
Der Maschinen-Hersteller kann bis zu 16 USER PARA-
METER mit Funktionen belegen. Beachten Sie Ihr
Maschinen-Handbuch.

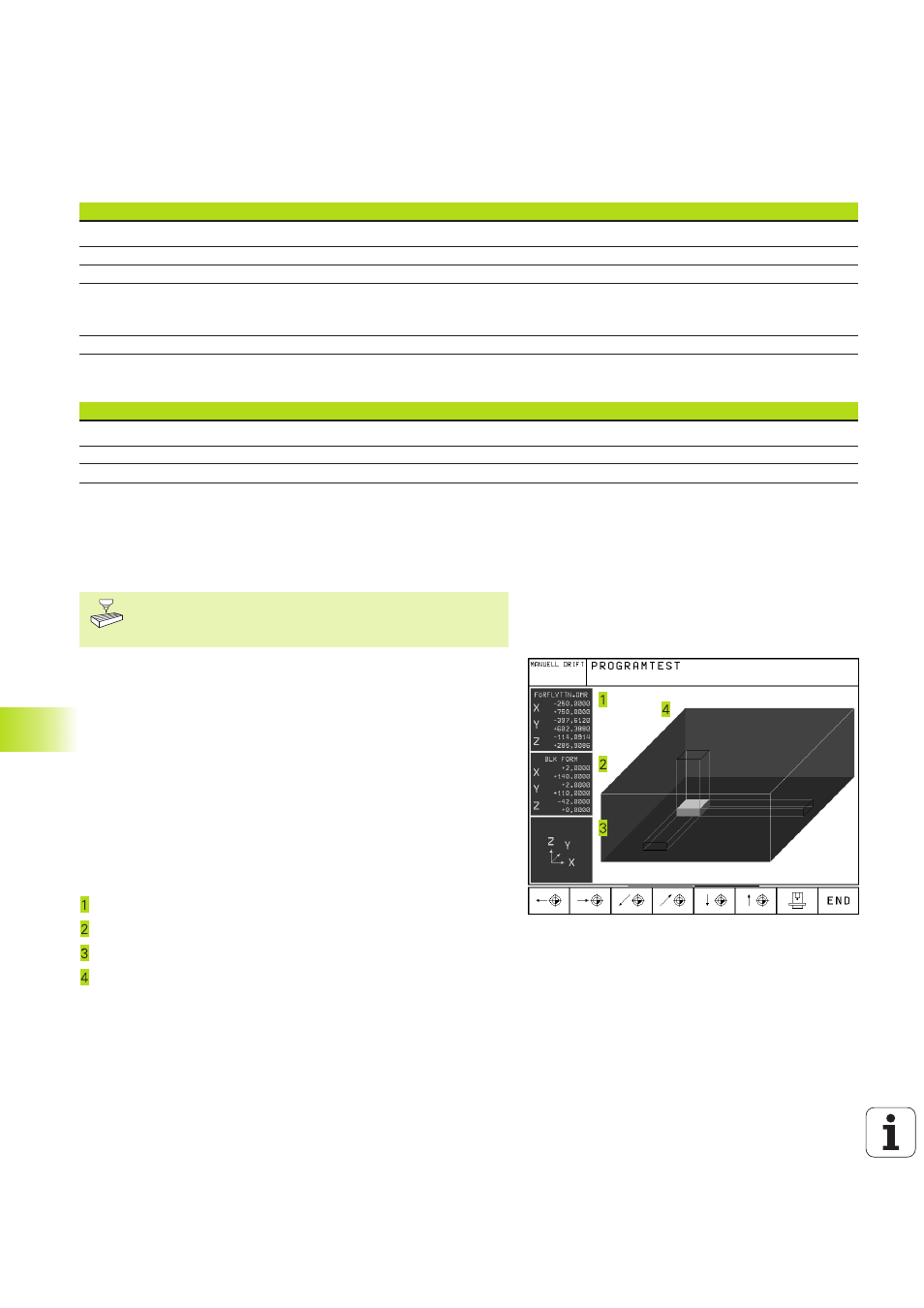

13.6 Rohteil im Arbeitsraum darstellen
In der Betriebsart PROGRAMM-TEST können Sie die Lage des
Rohteils im Arbeitsraum der Maschine grafisch überprüfen und die
Arbeitsraum-Überwachung in der Betriebsart Programm-Test
aktivieren: Drücken Sie dazu den Softkey DATUM SET
Die TNC zeigt den Arbeitsraum, verschiedene Fenster mit Koordina-
ten-Informationen und Softkeys, über die Sie die Anzeige ändern
können.
Zur Verfügung stehender Verfahrbereich/Nullpunkte, bezogen auf
angezeigtes Rohteil:
Arbeitsraum
Rohteil-Größe
Koordinaten-System
Rohteil mit Projektion in die Ebenen
Lage des Rohteils bezogen auf den Bezugspunkt anzeigen: Softkey
mit Maschinen-Symbol drücken.
