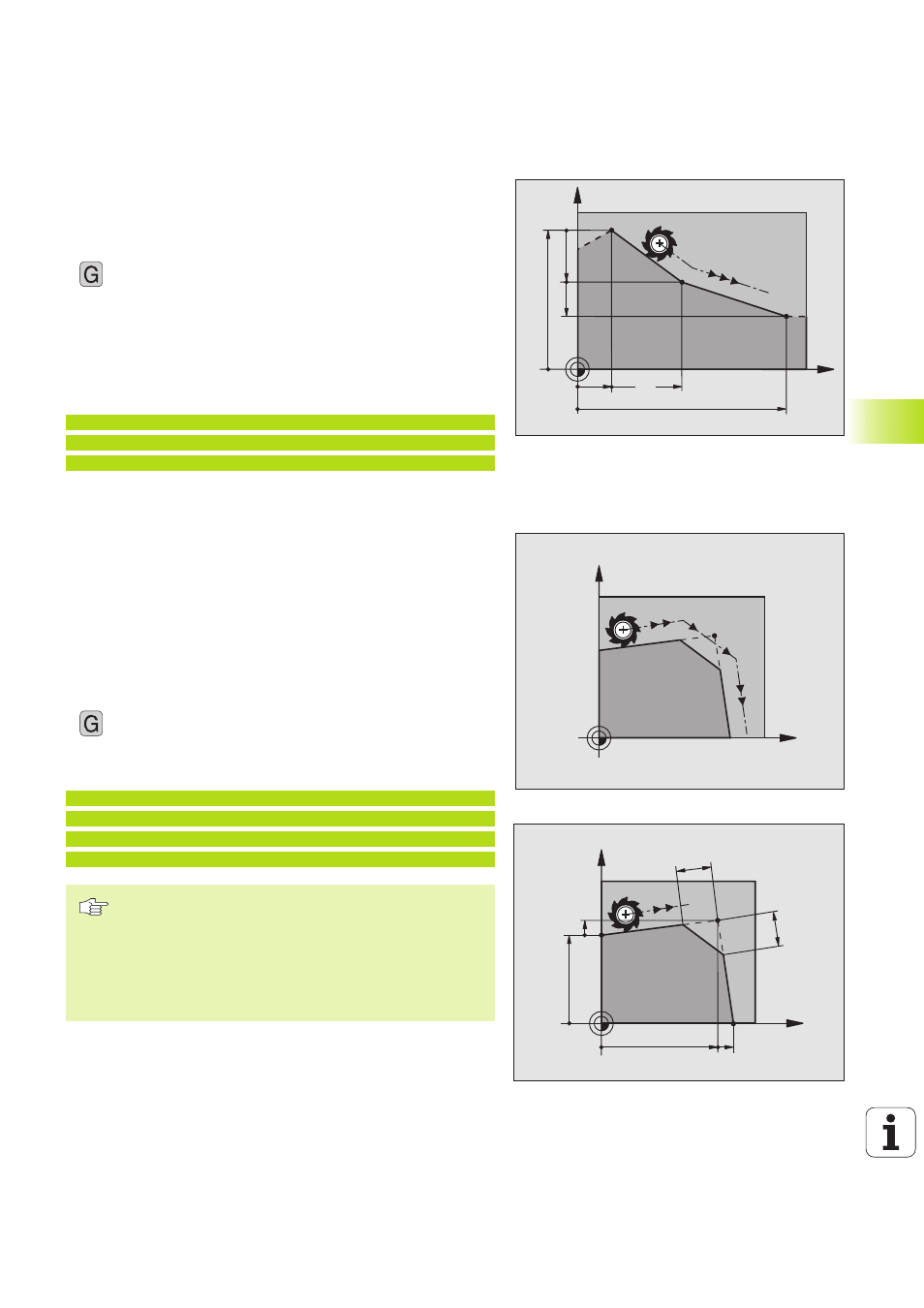

Gerade mit Vorschub G01 F . . .
Die TNC fährt das Werkzeug auf einer Geraden von seiner aktuellen
Position zum Endpunkt der Gerade. Der Startpunkt ist der Endpunkt
des vorangegangenen Satzes.
1
ú Koordinaten des Endpunkts der Gerade eingeben
Falls nötig:
ú Radiuskorrektur G40/G41/G42
ú Vorschub F
ú Zusatz-Funktion M
NC-Beispielsätze
N 7 0 G 0 1 G 4 1 X + 1 0 Y + 4 0 F 2 0 0 M 3 *
N 8 0 G 9 1 X + 2 0 Y - 1 5 *
N 9 0 G 9 0 X + 6 0 G 9 1 Y - 1 0 *
Fase zwischen zwei Geraden einfügen
Konturecken, die durch den Schnitt zweier Geraden entstehen,
können Sie mit einer Fase versehen.
■ In den Geradensätzen vor und nach dem G24-Satz programmie-
ren Sie jeweils beide Koordinaten der Ebene, in der die Fase
ausgeführt wird
■ Die Radiuskorrektur vor und nach G24-Satz muß gleich sein
■ Die Fase muß mit dem aktuellen Werkzeug ausführbar sein
24
ú Mit Taste ENT bestätigen
ú FASEN-ABSCHNITT: Länge der Fase eingeben
NC-Beispielsätze
N 7 0 G 0 1 G 4 1 X + 0 Y + 3 0 F 3 0 0 M 3 *
N 8 0 X + 4 0 G 9 1 Y + 5 *
n 9 0 g 2 4 r 1 2 *
N 1 0 0 X + 5 G 9 0 y + 0 *
Eine Kontur nicht mit einem G24-Satz beginnen!
Eine Fase wird nur in der Bearbeitungsebene ausgeführt.
Der Vorschub beim Fasen entspricht dem zuvor program-
mierten Vorschub.
Der von der Fase abgeschnittene Eckpunkt wird nicht
angefahren.
