12 3D-Tastsysteme
202

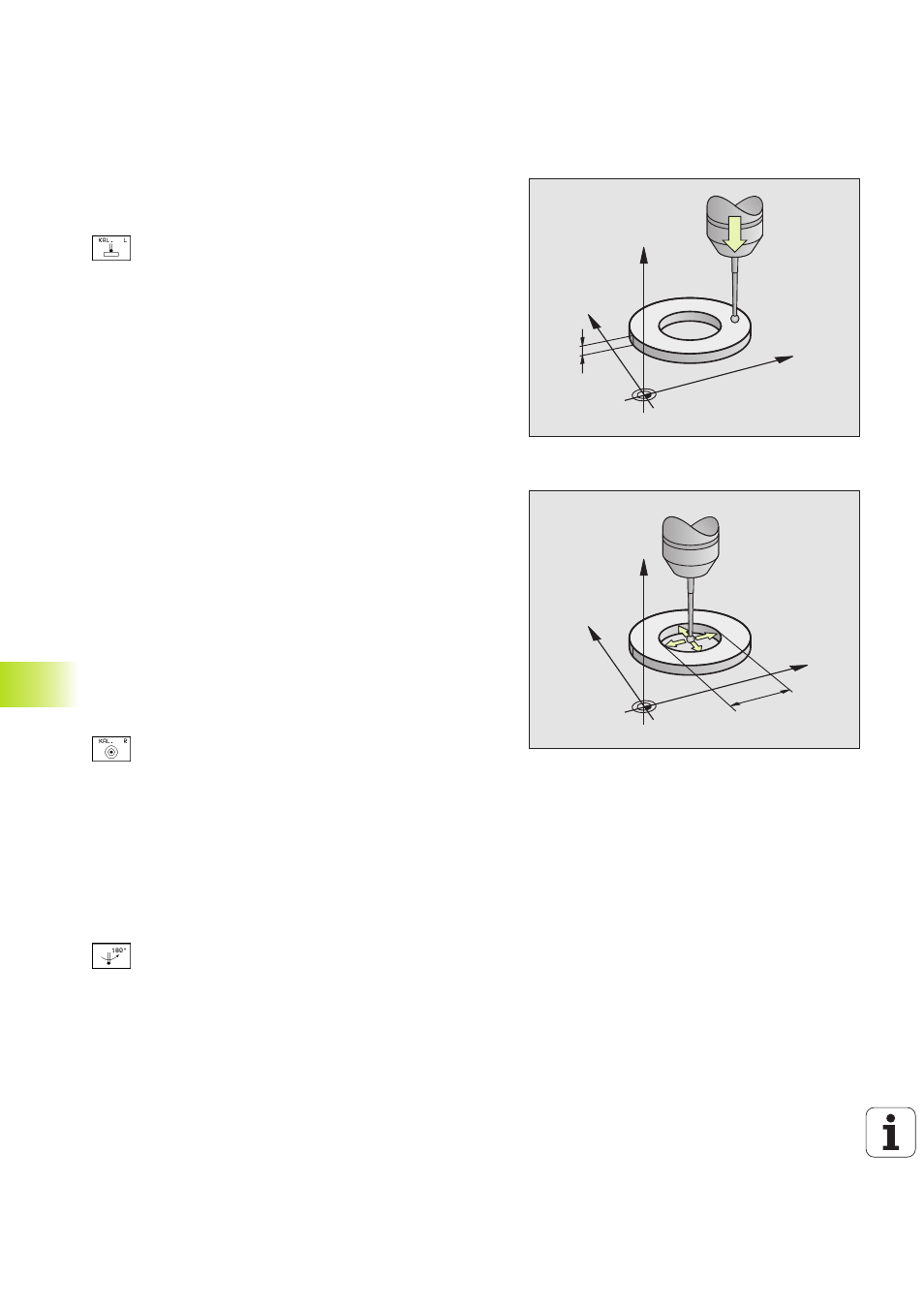

Kalibrieren der wirksamen Länge
ú
Bezugspunkt in der Spindel-Achse so setzen, daß für den
Maschinentisch gilt: Z=0.
ú
Kalibrier-Funktion für die Tastsystem-Länge wählen:
Softkey TOUCH PROBE und CAL L drücken. Die TNC
zeigt ein Menü-Fenster mit vier Eingabefeldern
ú
WERKZEUG ACHSE eingeben
ú
BEZUGSPUNKT: Höhe des Einstellrings eingeben
ú
Menüpunkte WIRKSAMER KUGELRADIUS und
WIRKSAME LÄNGE erfordern keine Eingabe
ú
Tastsystem dicht über die Oberfläche des Einstellrings
fahren
ú
Wenn nötig, angezeigte Verfahrrichtung ändern: Pfeil-
Taste drücken
ú
Oberfläche antasten: Externe START-Taste drücken
Wirksamen Radius kalibrieren und Tastsystem-Mittenversatz
ausgleichen
Die Tastsystem-Achse fällt normalerweise nicht genau mit der
Spindelachse zusammen. Die Kalibrier-Funktion erfaßt den Versatz
zwischen Tastsystem-Achse und Spindelachse und gleicht ihn
rechnerisch aus.
Bei dieser Funktion dreht die TNC das 3D-Tastsystem um 180°.
Die Drehung wird durch eine Zusatz-Funktion ausgelöst, die der
Maschinenhersteller im Maschinenparameter 6160 festlegt.
Die Messung für den Tastsystem-Mittenversatz führen Sie nach
dem Kalibrieren des wirksamen Tastkugelradius durch.
ú
Tastkugel im MANUELLEN BETRIEB in die Bohrung des Einstell-
rings positionieren
ú
Kalibrier-Funktion für den Tastkugel-Radius und den
Tastsystem-Mittenversatz wählen: Softkey CAL R
drücken
ú
WERKZEUG-ACHSE wählen, RADIUS des Einstellrings
eingeben
ú
Antasten: 4 x externe START-Taste drücken. Das 3D-
Tastsystem tastet in jede Achsrichtung eine Position
der Bohrung an und errechnet den wirksamen
Tastkugel-Radius
ú
Wenn Sie die Kalibrierfunktion jetzt beenden möchten,
dann Softkey END drücken
ú
Tastkugel-Mittenversatz bestimmen: Softkey 180°
drücken. Die TNC dreht das Tastsystem um 180°
ú
Antasten: 4 x externe START-Taste drücken. Das 3D-
Tastsystem tastet in jede Achsrichtung eine Position in
der Bohrung und errechnet den Tastsystem-Mitten-
versatz
5
Y
X
Z
Y
X
Z
10
