11 Programm-Test und Programmlauf 188
11
.1 Gr
afik
en

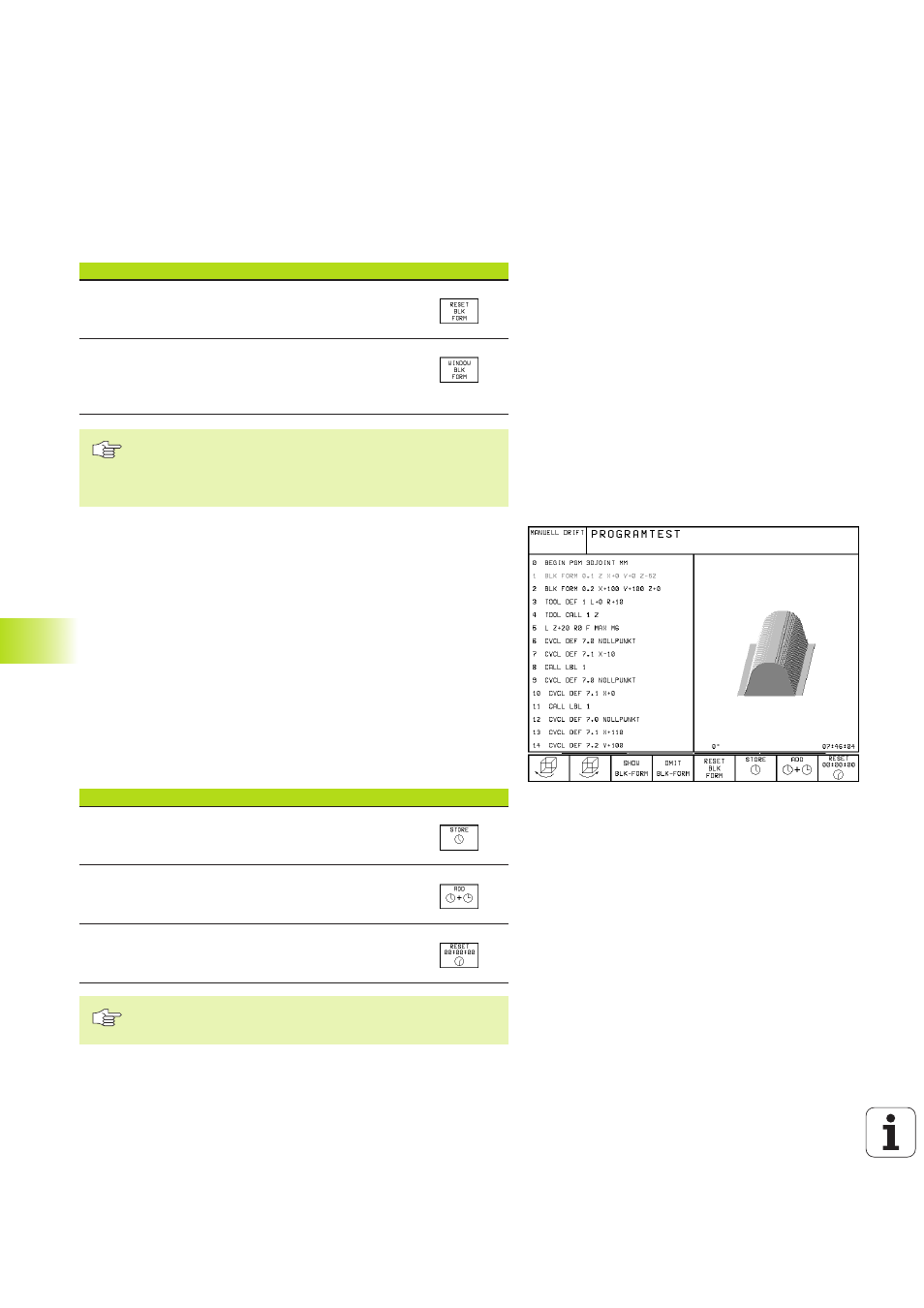

Grafische Simulation wiederholen
Ein Bearbeitungs-Programm läßt sich beliebig oft grafisch simulieren.
Dafür können Sie die Grafik wieder auf das Rohteil oder einen vergrö-
ßerten Ausschnitt aus dem Rohteil zurücksetzen.
Funktion Softkey
Unbearbeitetes Rohteil in der zuletzt gewählten
Ausschnitts-Vergrößerung anzeigen
Ausschnitts-Vergrößerung zurücksetzen, so daß
die TNC das bearbeitete oder unbearbeitete
Werkstück gemäß programmierter BLK-FORM anzeigt
Mit dem Softkey WINDOW BLK FORM zeigt die TNC –
auch nach einem Ausschnitt ohne TRANSFER DETAIL –
das bearbeitete Werkstück wieder in programmierter
Größe an.
Bearbeitungszeit ermitteln
Programmlauf-Betriebsarten
Anzeige der Zeit vom Programm-Start bis zum Programm-Ende. Bei
Unterbrechungen wird die Zeit angehalten.
PROGRAMM-TEST
Anzeige der ungefähren Zeit, die die TNC für die Dauer der Werkzeug-
Bewegungen, die mit Vorschub ausgeführt werden, errechnet. Die von
der TNC ermittelte Zeit eignet sich nicht zur Kalkulation der Fertigungs-
zeit, da die TNC keine maschinenabhängigen Zeiten (z.B. für Werk-
zeug-Wechsel) berücksichtigt.
Stoppuhr-Funktion anwählen
Softkey-Leiste umschalten, bis die TNC folgende Softkeys mit den
Stoppuhr-Funktionen zeigt:
Stoppuhr-Funktionen Softkey
Angezeigte Zeit speichern
Summe aus gespeicherter und
angezeigter Zeit anzeigen
Angezeigte Zeit löschen
Die Softkeys links von den Stoppuhr-Funktionen hängen
von der gewählten Bildschirm-Aufteilung ab.
