64

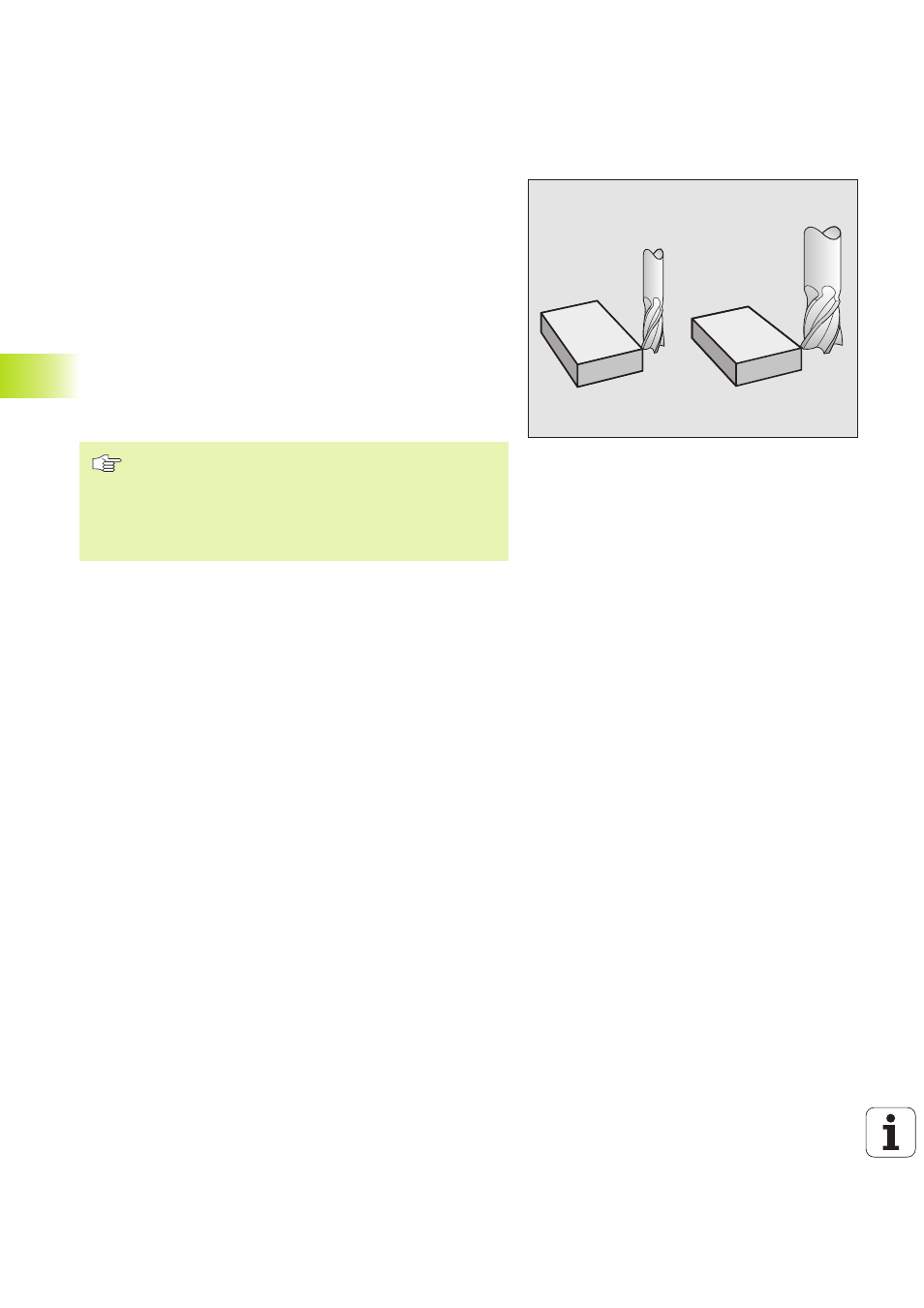

5.3 Werkzeug-Korrektur
Die TNC korrigiert die Werkzeugbahn um den Korrekturwert für
Werkzeug-Länge in der Spindelachse und um den Werkzeug-Radius
in der Bearbeitungsebene.
Wenn Sie das Bearbeitungs-Programm direkt an der TNC erstellen,
ist die Werkzeug-Radiuskorrektur nur in der Bearbeitungsebene
wirksam. Die TNC berücksichtigt dabei bis zu fünf Achsen incl. der
Drehachsen.
Werkzeug-Längenkorrektur
Die Werkzeug-Korrektur für die Länge wirkt, sobald Sie ein Werk-
zeug aufrufen und in der Spindelachse verfahren. Sie wird aufgeho-
ben, sobald ein Werkzeug mit der Länge L=0 aufgerufen wird.
Wenn Sie eine Längenkorrektur mit positivem Wert mit
T0 aufheben, verringert sich der Abstand vom Werkzeug
zu Werkstück.
Nach einem Werkzeug-Aufruf T ändert sich der program-
mierte Weg des Werkzeugs in der Spindelachse um die
Längendifferenz zwischen altem und neuem Werkzeug.
Bei der Längenkorrektur werden Delta-Werte aus der Werkzeug-
Tabelle berücksichtigt
Korrekturwert = L + DL
TAB
mit
L Werkzeug-Länge L aus der Werkzeug-Tabelle
DL
TAB
Aufmaß DL für Länge aus der Werkzeug-Tabelle
