81 HEIDENHAIN TNCs der Serie 400

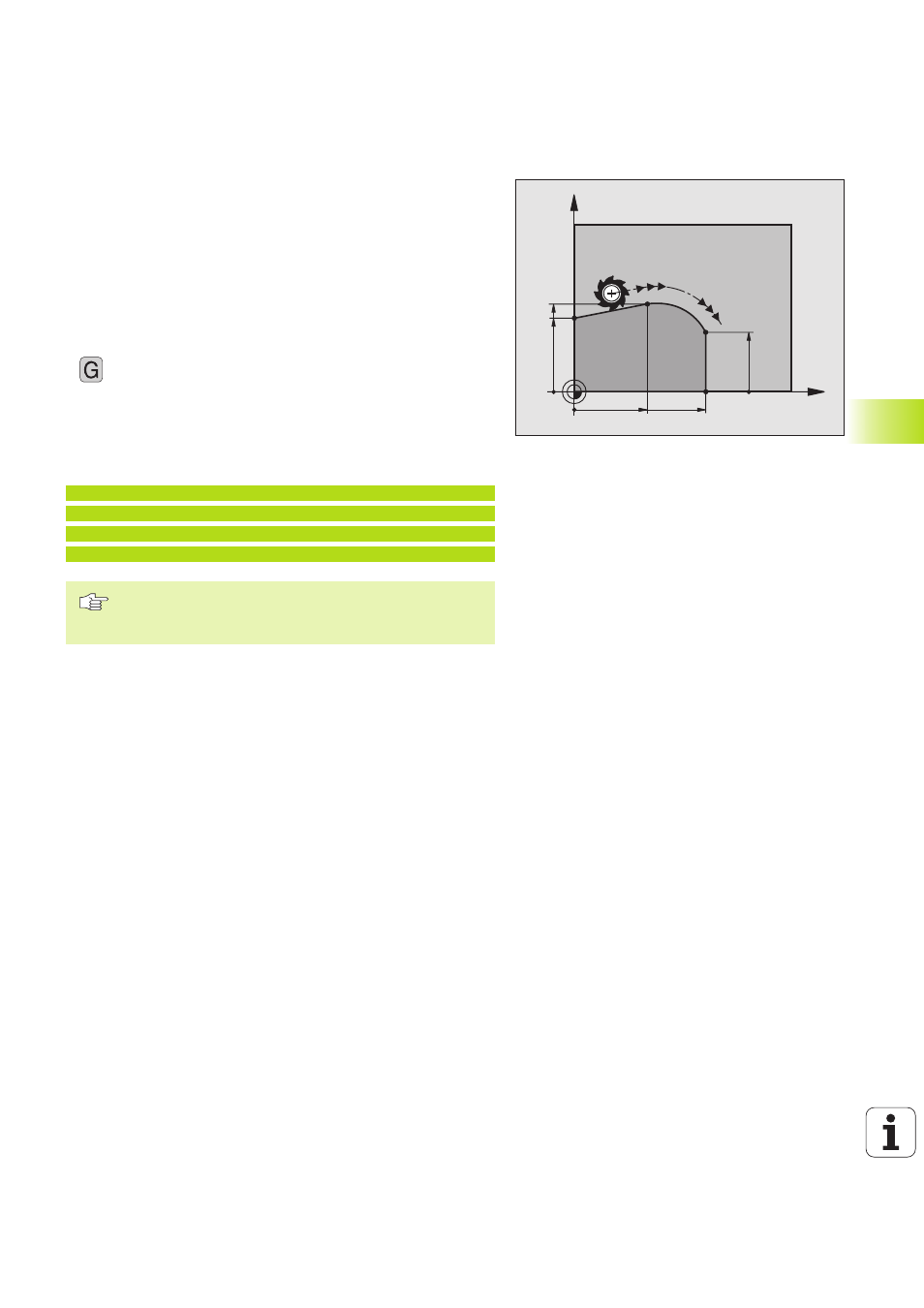

Kreisbahn G06 mit tangentialem Anschluß
Das Werkzeug fährt auf einem Kreisbogen, der tangential an das
zuvor programmierte Konturelement anschließt.
Ein Übergang ist „tangential“ , wenn am Schnittpunkt der Kontur-
elemente kein Knick- oder Eckpunkt entsteht, die Konturelemente
also stetig ineinander übergehen.
Das Konturelement, an das der Kreisbogen tangential anschließt,
programmieren Sie direkt vor dem G06-Satz. Dazu sind mindestens
zwei Positionier-Sätze erforderlich
6
ú Koordinaten des Kreisbogen-Endpunkts eingeben
Falls nötig:
ú Vorschub F
ú Zusatz-Funktion M
NC-Beispielsätze
N 7 0 G 0 1 g 4 1 X + 0 Y + 2 5 F 3 0 0 M 3 *
n 8 0 X + 2 5 Y + 3 0 *
n 9 0 G 0 6 X + 4 5 Y + 2 0 *
n 1 0 0 G 0 1 Y + 0 *
Der G06-Satz und das zuvor programmierte Kontur-
element sollten beide Koordinaten der Ebene enthalten,
in der der Kreisbogen ausgeführt wird!
6.4 Bahnbew
egung
en – r
e
c
htwinklig
e K
oor
dinat
en
X
Y
25 45
25
30
20
