HEIDENHAIN TNC 426B (280 472) Touch Probe Cycles Benutzerhandbuch
Seite 103
HEIDENHAIN TNC 426, TNC 430
93
3.
3 W
er
ks
tü
c
k
e au
to
m
at
is
c
h
ver
m
es
s
en
U
U
U
U

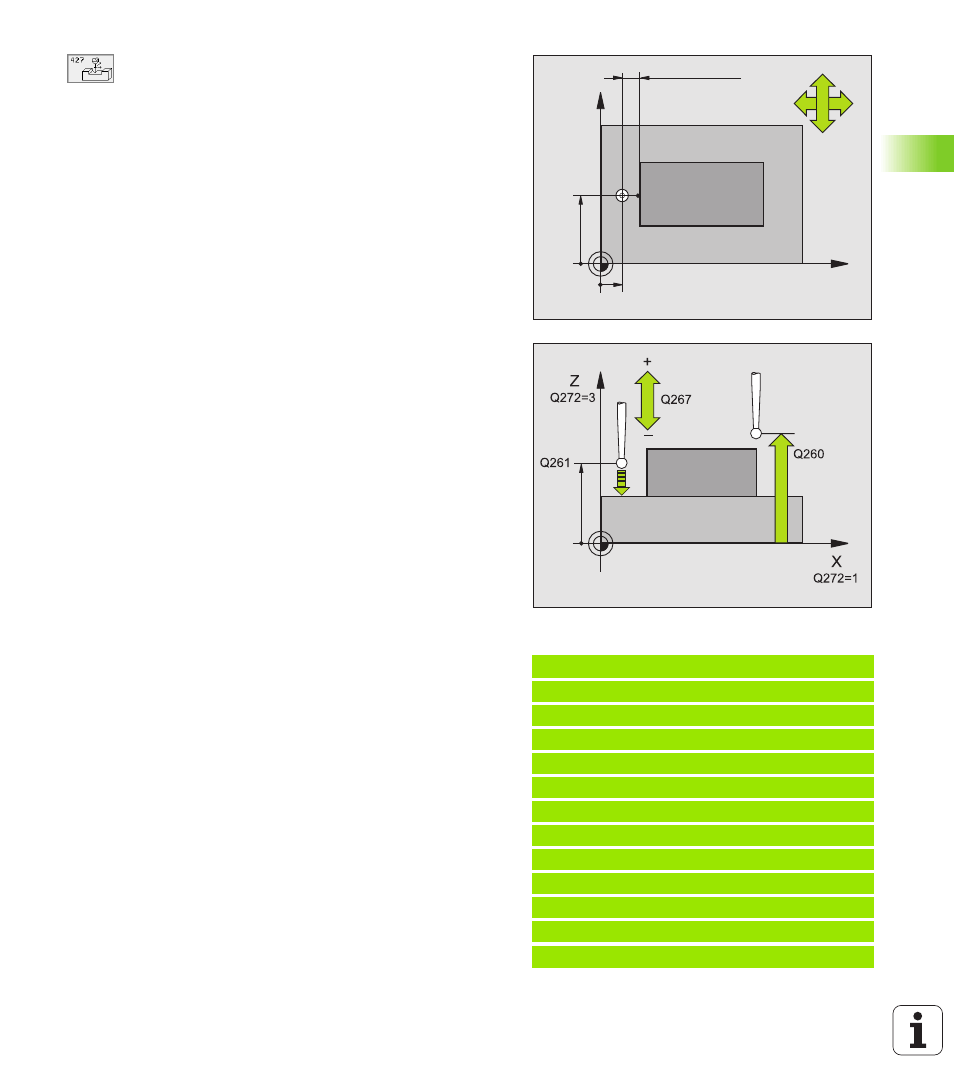

1 Messpunkt 1. Achse
Q263 (absolut): Koordinate des
ersten Antastpunktes in der Hauptachse der Bearbei-
tungsebene
U
U
U
U
1 Messpunkt 2. Achse
Q264 (absolut): Koordinate des
ersten Antastpunktes in der Nebenachse der Bearbei-
tungsebene
U
U
U
U
Messhöhe in der Tastsystem-Achse
Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen soll
U
U
U
U
Sicherheits-Abstand
Q320 (inkremental): Zusätzli-
cher Abstand zwischen Messpunkt und Tastsystem-
kugel. Q320 wirkt additiv zu MP6140
U
U
U
U
Messachse (1..3: 1=Hauptachse)
Q272: Achse in der
die Messung erfolgen soll:
1: Hauptachse = Messachse
2: Nebenachse = Messachse
3: Tastsystem-Achse = Messachse
U
U
U
U
Verfahrrichtung 1
Q267: Richtung, in der das Tast-
system auf das Werkstück zufahren soll:
-1: Verfahrrichtung negativ
+1:Verfahrrichtung positiv
U
U
U
U
Sichere Höhe
Q260 (absolut): Koordinate in der Tast-
system-Achse, in der keine Kollision zwischen Tast-
system und Werkstück (Spannmittel) erfolgen kann
U
U
U
U
Messprotokoll
Q281: Festlegen, ob die TNC ein Mes-
sprotokoll erstellen soll:
0: Kein Messprotokoll erstellen
1: Messprotokoll erstellen: Die TNC legt die
Protokolldatei TCHPR427.TXT standardmäßig in
dem Verzeichnis ab, in dem auch Ihr Messprogramm
gespeichert ist
U
U
U
U
Größtmaß
Q288: Größter erlaubter Messwert
U
U
U
U
Kleinstmaß
Q289: Kleinster erlaubter Messwert
U
U
U
U
PGM-Stop bei Toleranzfehler
Q309: Festlegen, ob
die TNC bei Toleranz-Überschreitungen den Pro-
grammlauf unterbrechen und eine Fehlermeldung
ausgeben soll:
0: Programmlauf nicht unterbrechen, keine Fehler-
meldung ausgeben
1: Programmlauf unterbrechen, Fehlermeldung aus-
geben
U
U
U
U
Werkzeug-Nummer für Überwachung
Q330: Festlegen,
ob die TNC eine Werkzeug-Überwachung durchfüh-
ren soll (siehe „ Werkzeug-Überwachung” auf Seite
71):
0: Überwachung nicht aktiv
>0: Werkzeug-Nummer in der Werkzeug-Tabelle
TOOL.T
Beispiel: NC-Sätze
5 T C H P RO B E 4 2 7 M ES S EN KO O RD I NA T E
Q 26 3 =+ 3 5 ; 1 . P U NK T 1 . A C HS E
Q2 6 4= + 45 ; 1. PU N KT 2 . A CH S E
Q2 6 1= + 5 ; ME S SH O EH E
Q3 2 0= 0 ; SI C HE R HE I T S- A BS T .
Q2 7 2= 3 ; ME S SA C HS E
Q2 6 7= - 1 ; VE R FA H RR I C HT U NG
Q2 6 0= + 20 ; SI C HE R E H O EH E
Q2 8 1= 1 ; ME S SP R OT O K OL L
Q2 8 8= 5 ,1 ; GR O ES S TM A S S
Q2 8 9= 4 ,9 5 ; KL E IN S TM A S S
Q 30 9 =0 ; P GM - S TO P B E I F EH L ER
Q3 3 0= 0 ; WE R KZ E UG - N UM M ER
X
Y
Q264
Q263
+
–
–
+
Q267
Q272=2
Q272=1
MP6140 + Q320
