28 3 Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle
3
.1
We
rk
st
ü
ck
-S
ch
ie
fl
a
g
e
a
u
to
m
a
ti
sc
h
e
rf
a
sse
n 3.1 Werkstück-Schieflage
automatisch erfassen
Übersicht
Die TNC stellt fünf Zyklen zur Verfügung, mit denen Sie eine Werk-
stück-Schieflage erfassen und kompensieren können. Zusätzlich
können Sie mit dem Zyklus 404 eine Grunddrehung zurücksetzen:
Gemeinsamkeiten der Tastsystemzyklen zum
Erfassen der Werkstück-Schieflage

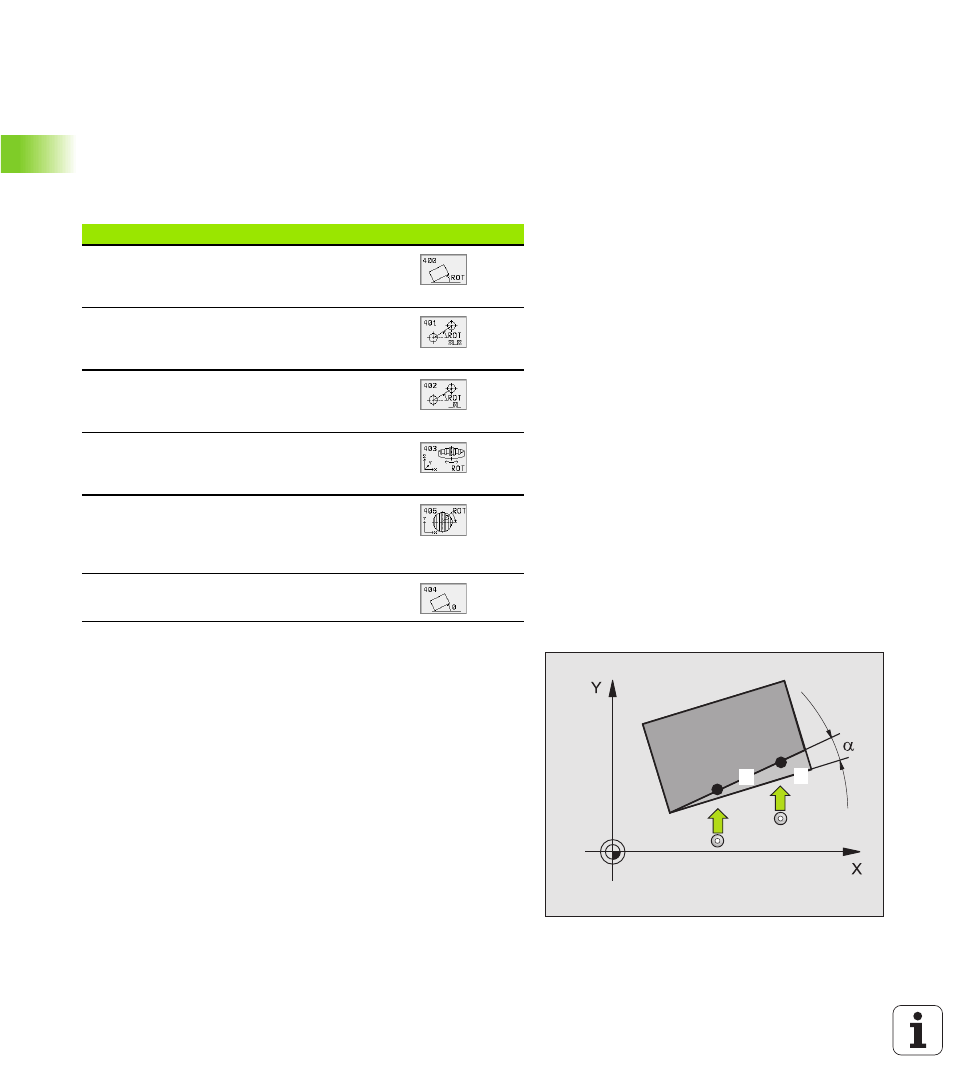

Bei den Zyklen 400, 401 und 402 können Sie über den Parameter
Q307 Voreinstellung Grunddrehung festlegen, ob das Ergebnis der
Messung um einen bekannten Winkel a (siehe Bild rechts) korrigiert
werden soll. Dadurch können Sie die Grunddrehung an einer beliebi-
gen Gerade
1 des Werkstückes messen und den Bezug zur eigentli-
chen 0°-Richtung 2 herstellen.
Zyklus Softkey
400 GRUNDDREHUNG Automatische Erfassung
über zwei Punkte, Kompensation über Funktion
Grunddrehung
401 ROT 2 BOHRUNGEN Automatische Erfas-
sung über zwei Bohrungen, Kompensation über
Funktion Grunddrehung
402 ROT 2 ZAPFEN Automatische Erfassung
über zwei Zapfen, Kompensation über Funktion
Grunddrehung
403 ROT UEBER DREHACHSE Automatische
Erfassung über zwei Punkte, Kompensation über
Funktion Grunddrehung
405 ROT UEBER C-ACHSE Automatisches Aus-
richten eines Winkelversatzes zwischen einem
Bohrungs-Mittelpunkte und der positiven Y-
Achse, Kompensation über Rundtisch-Drehung
404 GRUNDDREHUNG SETZEN Setzen einer
beliebigen Grunddrehung
1 2
