Wirksamen Radius kalibrieren und Tastsystem-
Mittenversatz ausgleichen
Die Tastsystem-Achse fällt normalerweise nicht genau mit der Spin-
delachse zusammen. Die Kalibrier-Funktion erfasst den Versatz zwi-
schen Tastsystem-Achse und Spindelachse und gleicht ihn rechne-
risch aus.
Bei dieser Funktion dreht die TNC das 3D-Tastsystem um 180°. Die
Drehung wird durch eine Zusatz-Funktion ausgelöst, die der Maschi-
nenhersteller im Maschinen-Parameter 6160 festlegt.
Die Messung für den Tastsystem-Mittenversatz führen Sie nach dem
Kalibrieren des wirksamen Tastkugelradius durch.

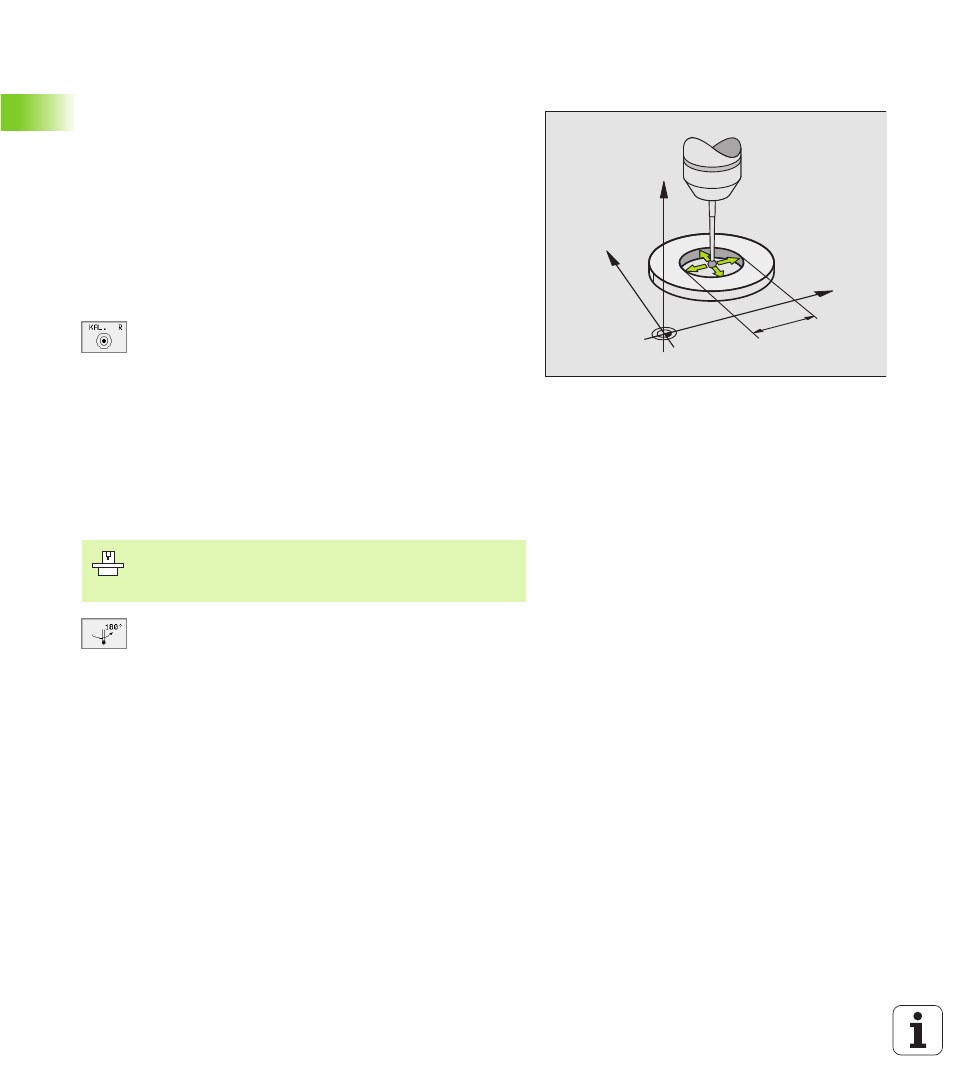

U U U U Tastkugel im Manuellen Betrieb in die Bohrung des Einstellrings
positionieren
U U U U Kalibrier-Funktion für den Tastkugel-Radius und den
Tastsystem-Mittenversatz wählen: Softkey KAL. R
drücken
U U U U Werkzeug-Achse wählen, Radius des Einstellrings ein-
geben
U U U U Antasten: 4 x externe START-Taste drücken. Das 3D-
Tastsystem tastet in jede Achsrichtung eine Position
der Bohrung an und errechnet den wirksamen Tastku-
gel-Radius
U U U U Wenn Sie die Kalibrierfunktion jetzt beenden möch-
ten, dann Softkey ENDE drücken
U U U U Tastkugel-Mittenversatz bestimmen: Softkey 180°
drücken. Die TNC dreht das Tastsystem um 180°
U U U U Antasten: 4 x externe START-Taste drücken. Das 3D-
Tastsystem tastet in jede Achsrichtung eine Position
in der Bohrung und errechnet den Tastsystem-Mit-
tenversatz
Y
X
Z
10
Um den Tastkugel-Mittenversatz zu bestimmen, muss die
TNC vom Maschinenhersteller vorbereitet sein. Maschi-
nenhandbuch beachten!
