2 Tastsystem-Zyklen in den Betriebsarten Manuell und El. Handrad
2.
5
B
ez
u
g
s
p
u
n
kt
-S
et
z
en
m
it
3D
-T
as
ts
ys
tem
en

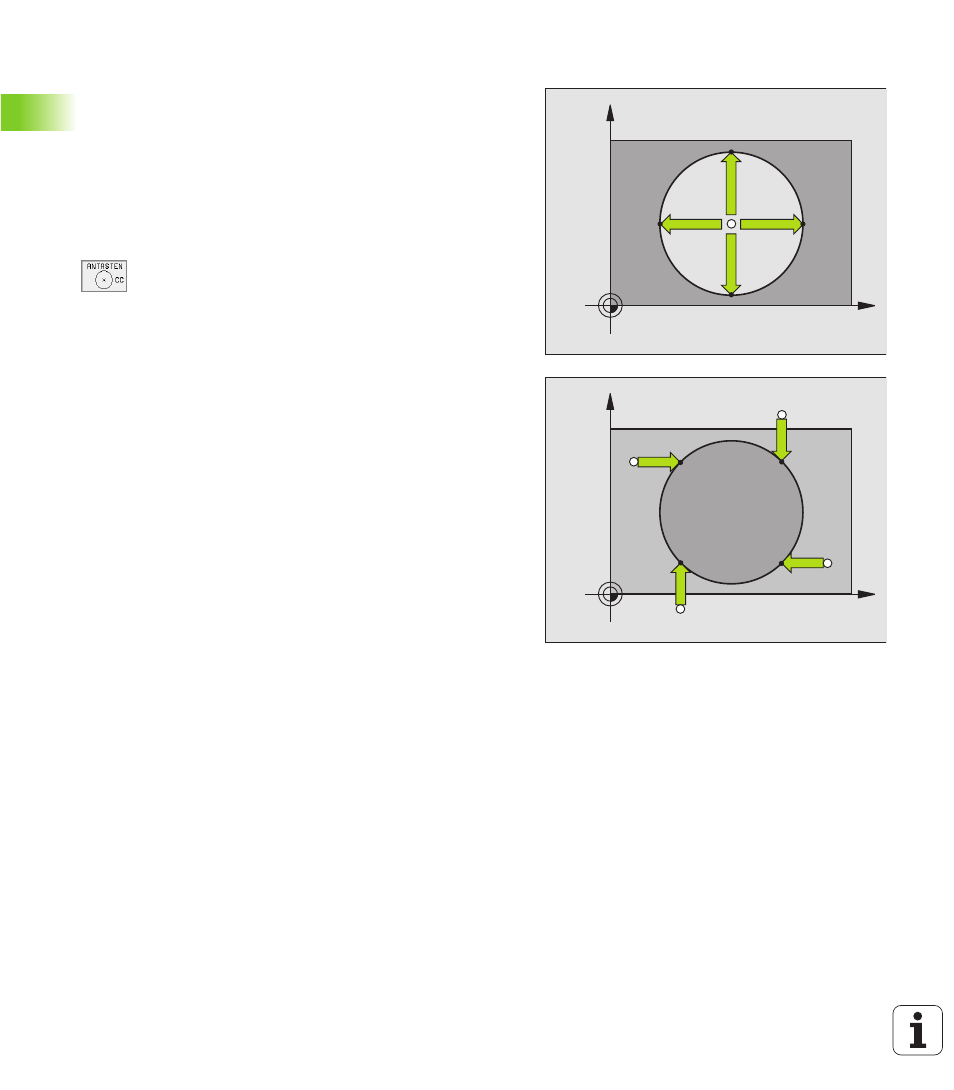

Kreismittelpunkt als Bezugspunkt
Mittelpunkte von Bohrungen, Kreistaschen, Vollzylindern, Zapfen,
kreisförmigen Inseln usw. können Sie als Bezugspunkte setzen.
Innenkreis:
Die TNC tastet die Kreis-Innenwand in alle vier Koordinatenachsen-
Richtungen an.
Bei unterbrochenen Kreisen (Kreisbögen) können Sie die Antastrich-
tung beliebig wählen.
U
U
U
U
Tastkugel ungefähr in die Kreismitte positionieren
U
U
U
U
Antastfunktion wählen: Softkey ANTASTEN CC wäh-
len
U
U
U
U
Antasten: Externe START-Taste viermal drücken. Das
Tastsystem tastet nacheinander 4 Punkte der Kreis-
Innenwand an
U
U
U
U
Wenn Sie mit Umschlagmessung arbeiten wollen (nur
bei Maschinen mit Spindel-Orientierung, abhängig
von MP6160) Softkey 180° drücken und erneut 4
Punkte der Kreis-Innenwand antasten
U
U
U
U
Wenn Sie ohne Umschlagmessung arbeiten wollen:
Taste END drücken
U
U
U
U
Bezugspunkt: Im Menüfenster beide Koordinaten des
Kreismittelpunkts eingeben, mit Taste ENT überneh-
men
U
U
U
U
Antastfunktion beenden: Taste END drücken
Außenkreis:
U
U
U
U
Tastkugel in die Nähe des ersten Antastpunkts außerhalb des
Kreises positionieren
U
U
U
U
Antastrichtung wählen: Entsprechenden Softkey wählen
U
U
U
U
Antasten: Externe START-Taste drücken
U
U
U
U
Antastvorgang für die übrigen 3 Punkte wiederholen. Siehe Bild
rechts unten
U
U
U
U
Koordinaten des Bezugspunkts eingeben, mit Taste ENT überneh-
men
Nach dem Antasten zeigt die TNC die aktuellen Koordinaten des Kreis-
mittelpunkts und den Kreisradius PR an.
X
Y
X+
X–
Y+
Y–
X
Y
X+
X–
Y+
Y–
