38 3 Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle
3
.1
We
rk
st
ü
ck
-S
ch
ie
fl
a
g
e
a
u
to
m
a
ti
sc
h
e
rf
a
sse

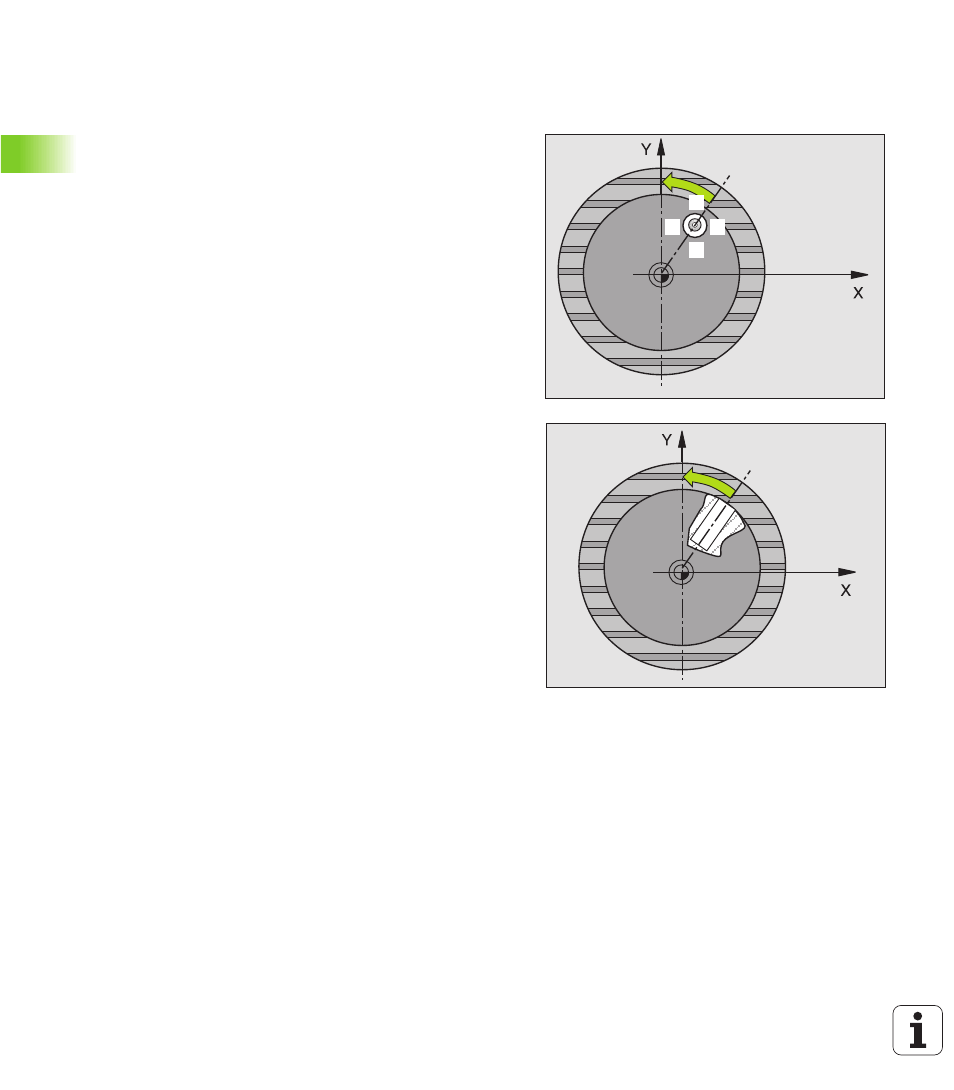

n Schieflage eines Werkstücks über C-Achse
ausrichten (Tastsystem-Zyklus 405, DIN/ISO:
G405, ab NC-Software 280 474-xx verfügbar)
Mit dem Tastsystem-Zyklus 405 ermitteln Sie
n den Winkelversatz zwischen der positiven Y-Achse des aktiven
Koordinaten-Systems und der Mittellinie einer Bohrung oder
n den Winkelversatz zwischen der Sollposition und der Istposition
eines Bohrungs-Mittelpunktes
Den ermittelten Winkelversatz kompensiert die TNC durch Drehung
der C-Achse. Das Werkstück darf dabei beliebig auf dem Rundtisch
aufgespannt sein, die Y-Koordinate der Bohrung muss jedoch positiv
sein. Wenn Sie den Winkelversatz der Bohrung mit Tastsystemachse
Y (Horizontale Lage der Bohrung) messen, kann es erforderlich sein,
den Zyklus mehrfach auszuführen, da durch die Messstrategie eine
Ungenauigkeit von ca. 1% der Schieflage entsteht.
1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150 bzw. MP6361) und mit Positionierlogik (siehe „Tastsy-
stem-Zyklen abarbeiten” auf Seite 7) zum Antastpunkt
1 . Die TNC
berechnet die Antastpunkte aus den Angaben im Zyklus und dem
Sicherheits-Abstand aus MP6140
2 Anschließend fährt das Tastsystem auf die eingegebene Mess-
höhe und führt den ersten Antast-Vorgang mit Antast-Vorschub
(MP6120 bzw. MP6360) durch. Die TNC bestimmt die Antast-Rich-
tung automatisch in Abhängigkeit vom programmierten Startwin-
kel
3 Danach fährt das Tastsystem zirkular, entweder auf Messhöhe
oder auf Sicherer Höhe, zum nächsten Antastpunkt
2 und führt
dort den zweiten Antast-Vorgang durch
4 Die TNC positioniert das Tastsystem zum Antastpunkt 3 und
danach zum Antastpunkt 4 und führt dort den dritten bzw. vierten
Antast-Vorgang durch und positioniert das Tastsystem auf die
ermittelte Bohrungsmitte
5 Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und richtet das Werkstück durch Drehung des Rund-
tisches aus. Die TNC dreht dabei den Rundtisch so, dass der Boh-
rungs-Mittelpunkt nach der Kompensation - sowohl bei vertikaler
als auch bei horizontaler Tastsystemachse - In Richtung der positi-
ven Y-Achse, oder auf der Sollposition des Bohrungs-Mittelpunk-
tes liegt. Der gemessene Winkelversatz steht zusätzlich noch im
Parameter Q150 zur Verfügung
111
2
3
4
