HEIDENHAIN TNC 426B (280 472) Touch Probe Cycles Benutzerhandbuch
Seite 39
HEIDENHAIN TNC 426, TNC 430
29
3
.1
We
rk
st
ü
ck
-S
ch
ie
fl
a
g
e
a
u
to
m
a
ti
sc
h
e
rf
a
sse
n
GRUNDDREHUNG (Tastsystem-Zyklus 400,
DIN/ISO: G400)

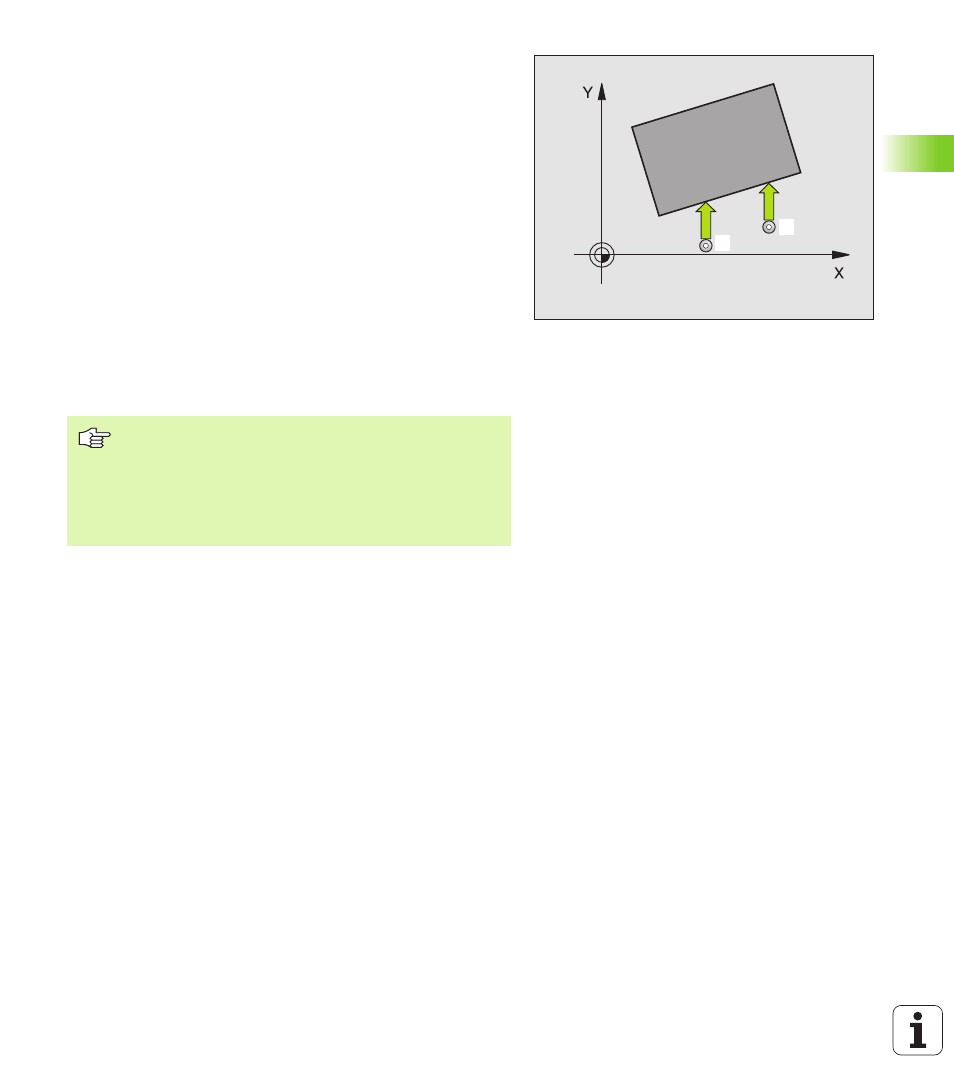

Der Tastsystem-Zyklus 400 ermittelt durch Messung zweier Punkte,
die auf einer Geraden liegen müssen, eine Werkstück-Schieflage.
Über die Funktion Grunddrehung kompensiert die TNC den gemesse-
nen Wert (Siehe auch „Werkstück-Schieflage kompensieren” auf
Seite 18).
1
Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150 bzw. MP6361) und mit Positionierlogik (siehe „Tastsy-
stem-Zyklen abarbeiten” auf Seite 7) zum programmierten Antast-
punkt
1
. Die TNC versetzt dabei das Tastsystem um den Sicher-
heits-Abstand entgegen der festgelegten Verfahrrichtung
2
Anschließend fährt das Tastsystem auf die eingegebene Mess-
höhe und führt den ersten Antast-Vorgang mit Antast-Vorschub
(MP6120 bzw. MP6360) durch
3
Anschließend fährt das Tastsystem zum nächsten Antastpunkt
2
und führt den zweiten Antast-Vorgang durch
4
Die TNC positioniert das Tastsystem zurück auf die Sichere Höhe
und führt die ermittelte Grunddrehung durch
Beachten Sie vor dem Programmieren
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
Die TNC setzt eine aktive Grunddrehung am Zyklusanfang
zurück.
2
1
