2.5 Bezugspunkt-Setzen mit 3D-
Tastsystemen
Einführung
Die Funktionen zum Bezugspunkt-Setzen am ausgerichteten Werk-
stück werden mit folgenden Softkeys gewählt:
n
Bezugspunkt-Setzen in einer beliebigen Achse mit ANTASTEN POS
n
Ecke als Bezugspunkt setzen mit ANTASTEN P
n
Kreismittelpunkt als Bezugspunkt setzen mit ANTASTEN CC
Bezugspunkt-Setzen in einer beliebigen Achse

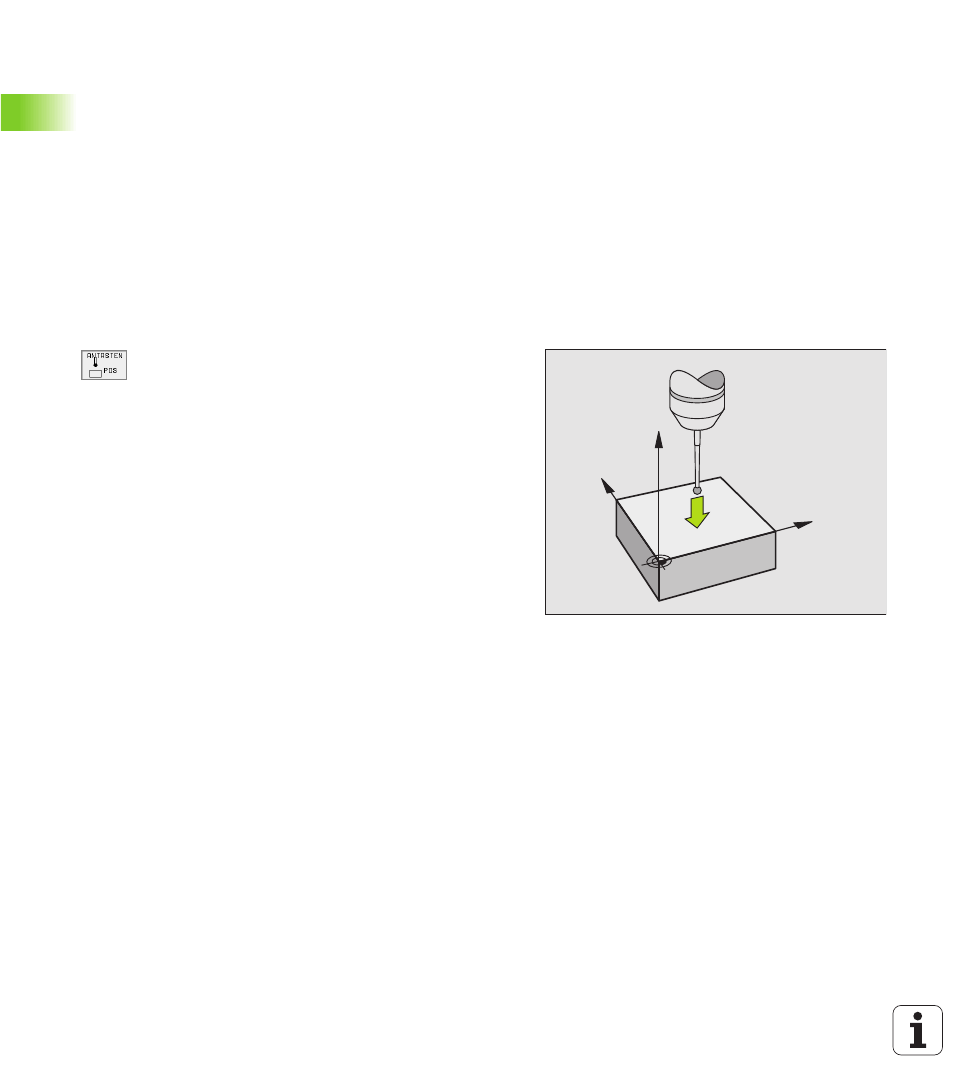

(siehe Bild rechts)
U
U
U
U
Antastfunktion wählen: Softkey ANTASTEN POS drü-
cken
U
U
U
U
Tastsystem in die Nähe des Antastpunkts positionie-
ren
U
U
U
U
Antastrichtung und gleichzeitig Achse wählen, für die
der Bezugspunkt gesetzt wird, z.B. Z in Richtung Z–
antasten: Über Softkey wählen
U
U
U
U
Antasten: Externe START-Taste drücken
U
U
U
U
Bezugspunkt: Soll-Koordinate eingeben, mit Taste
ENT übernehmen
Y
X
Z
