124
5 Digitalisieren
5.
2 D
ig
it
al
is
ier
-Z
yk
len
p
ro
g
ram
m
ier
en
5.2 Digitalisier-Zyklen
programmieren
Digitalisierzyklen wählen
U
U
U
U
Taste TOUCH PROBE drücken
U
U
U
U
Über Softkey den gewünschten Digitalisierzyklus wählen
U
U
U
U
Dialogfragen der TNC beantworten: Geben Sie die entsprechenden
Werte über die Tastatur ein und bestätigen jede Eingabe mit der
Taste ENT. Wenn die TNC alle erforderlichen Informationen hat,
beendet sie die Zyklus-Definition automatisch. Informationen zu den
einzelnen Eingabeparametern finden Sie bei der jeweiligen Zyklus-
Beschreibung in diesem Kapitel
Digitalisier-Bereich festlegen
Zur Definition des Digitalisier-Bereichs stehen zwei Zyklen zur Verfü-
gung. Mit Zyklus 5 BEREICH können Sie einen quaderförmigen
Bereich definieren, in dem die Form abgetastet wird. Beim messen-
den Tastsystem können Sie alternativ über Zyklus 15 BEREICH eine
Punkte-Tabelle wählen, in der die Bereichsgrenze als Polygonzug
beliebiger Form festgelegt ist.
Quaderförmigen Digitalisierbereich festlegen
Den Digitalisier-Bereich legen Sie als Quader durch Angabe von Mini-
mum- und Maximum-Koordinaten in den drei Hauptachsen X, Y und Z

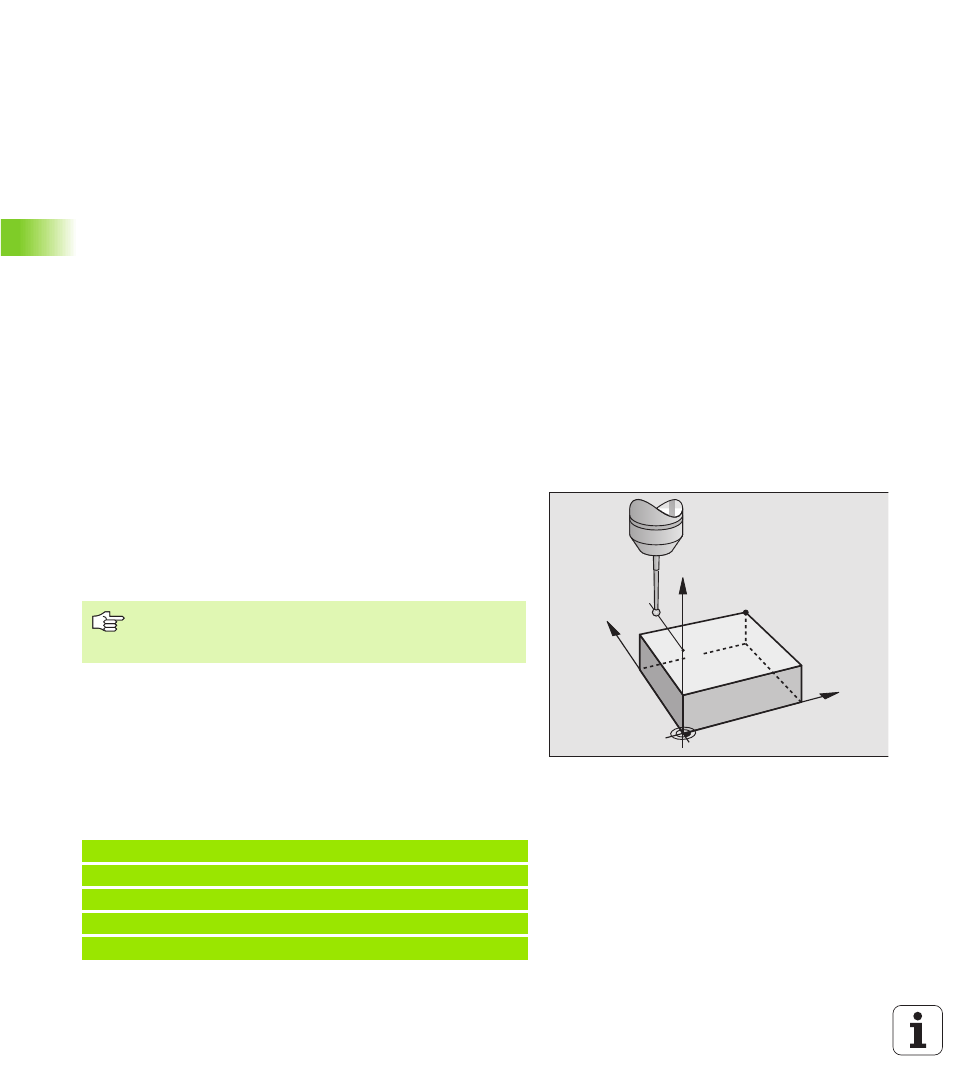

fest – wie bei der Rohteil-Definition BLK FORM (siehe Bild rechts).
U
U
U
U
PGM Name Digitalisierdaten
: Name der Datei, in der die TNC die
Digitalisierdaten speichert
U
U
U
U
Achse TCH PROBE
: Tastsystem-Achse eingeben
U
U
U
U
MIN-Punkt Bereich
. Minimal-Punkt des Bereichs, in dem digitalisiert
wird
U
U
U
U
MAX-Punkt Bereich
: Maximal-Punkt des Bereichs, in dem digitali-
siert wird
U
U
U
U
Sichere Höhe
: Position in der Tastsystem-Achse, in der eine Kolli-
sion von Taststift und Form ausgeschlossen ist
Beispiel
Geben Sie im Bildschirm-Menü zur Konfiguration der
Datenschnittstelle den vollständigen Pfadnamen ein, in
dem die TNC die Digitalisierdaten speichern soll.
50 TC H P R O BE 5. 0 B E RE I CH
51 TC H P R O BE 5. 1 P G M N AM E : D AT E N
52 TC H P R O BE 5. 2 Z X+ 0 Y + 0 Z +0
53 TC H P R O BE 5. 3 Z X+ 1 0 Y +1 0 Z + 2
54 TC H P R O BE 5. 4 H O EH E : + 10 0
Y
X
Z
MAX
Z
S
MIN
