2 1 Einführung
1
.1
A
ll
g
em
ei
n
es
z
u
d
e
n
T
as
ts
ys
tem
-Z
ykl
en
1.1 Allgemeines zu den
Tastsystem-Zyklen
Funktionsweise

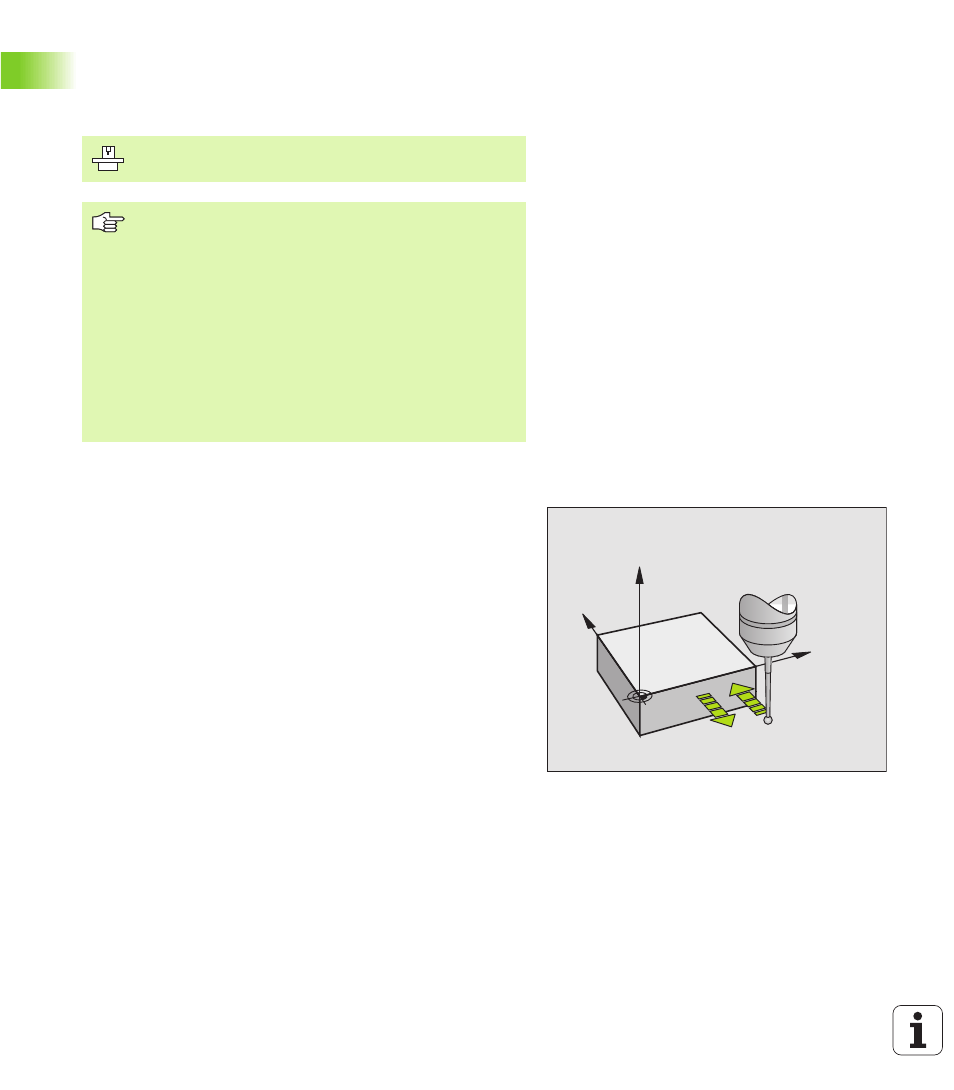

Wenn die TNC einen Tastsystem-Zyklus abarbeitet, fährt das 3D-Tast-
system achsparallel auf das Werkstück zu (auch bei aktiver Grunddre-
hung und bei geschwenkter Bearbeitungsebene). Der Maschinenher-
steller legt den Antast-Vorschub in einem Maschinen-Parameter fest
(siehe „Bevor Sie mit Tastsystem-Zyklen arbeiten“ weiter hinten in
diesem Kapitel).
Wenn der Taststift das Werkstück berührt,
n sendet das 3D-Tastsystem ein Signal an die TNC: Die Koordinaten
der angetasteten Position werden gespeichert
n stoppt das 3D-Tastsystem und
n
fährt im Eilvorschub auf die Startposition des Antastvorgangs zurück
Wird innerhalb eines festgelegten Wegs der Taststift nicht ausge-
lenkt, gibt die TNC eine entsprechende Fehlermeldung aus (Weg:
MP6130).
Die TNC muss vom Maschinenhersteller für den Einsatz
von 3D-Tastsystemen vorbereitet sein.
Wenn Sie Messungen während des Programmlaufs
durchführen, dann achten Sie darauf, dass die Werkzeug-
Daten (Länge, Radius) entweder aus den kalibrierten
Daten oder aus dem letzten TOOL-CALL-Satz verwendet
werden können (Auswahl über MP7411).
Falls Sie abwechselnd mit einem schaltenden und einem
messenden Tastsystem arbeiten, beachten Sie, dass
n über MP6200 das richtige Tastsystem gewählt ist
n
das messende und das schaltende Tastsystem nie
gleichzeitig an der Steuerung angeschlossen sind
Die TNC kann nicht feststellen, welches Tastsystem tat-
sächlich in der Spindel eingesetzt ist.
Y
X
Z
F
F MAX
