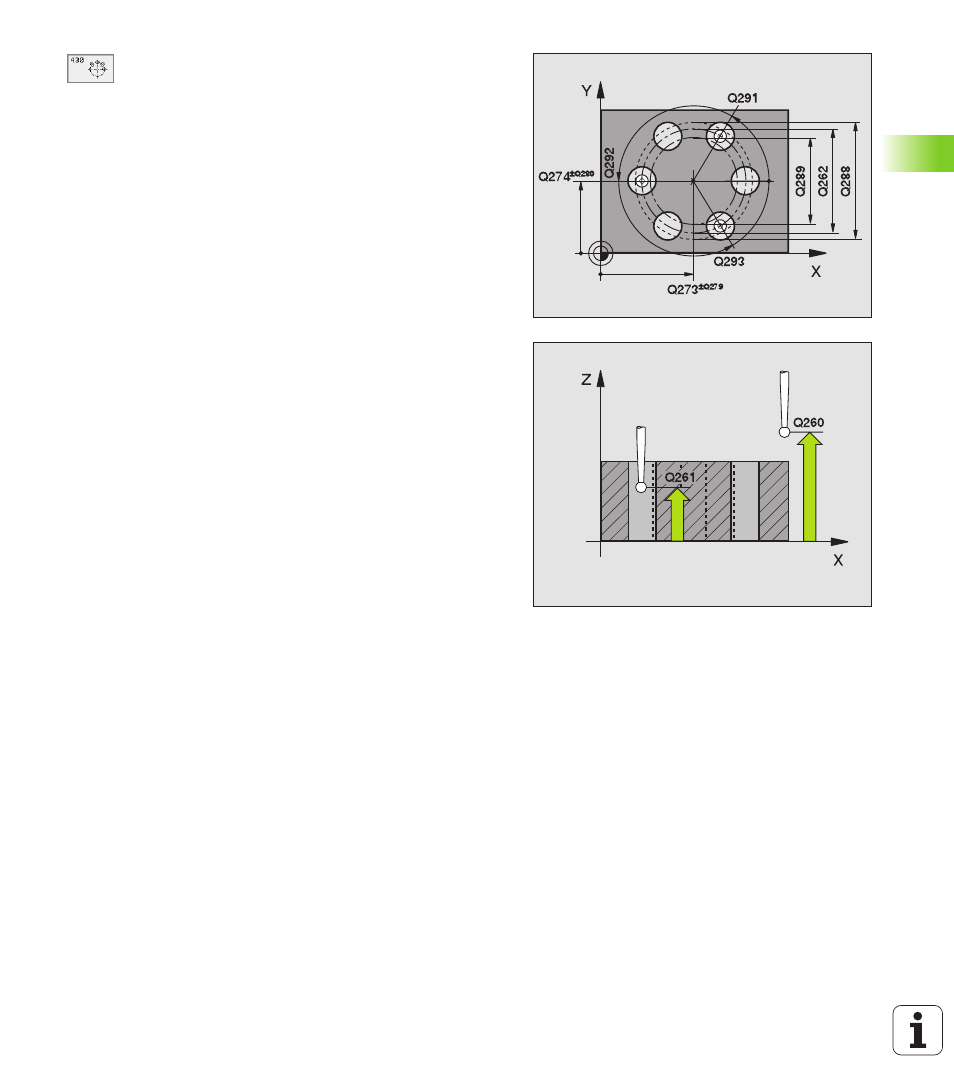

Mitte 1. Achse
Q273 (absolut): Lochkreis-Mitte (Soll-
wert) in der Hauptachse der Bearbeitungsebene
U
U
U
U
Mitte 2. Achse
Q274 (absolut): Lochkreis-Mitte (Soll-
wert) in der Nebenachse der Bearbeitungsebene
U
U
U
U
Soll-Durchmesser
Q262: Lochkreis-Durchmesser ein-
geben
U
U
U
U
Winkel 1. Bohrung
Q291 (absolut): Polarkoordinaten-
Winkel des ersten Bohrungs-Mittelpunktes in der
Bearbeitungsebene
U
U
U
U
Winkel 2. Bohrung
Q292 (absolut): Polarkoordinaten-
Winkel des zweiten Bohrungs-Mittelpunktes in der
Bearbeitungsebene
U
U
U
U
Winkel 3. Bohrung
Q293 (absolut): Polarkoordinaten-
Winkel des dritten Bohrungs-Mittelpunktes in der
Bearbeitungsebene
U
U
U
U
Messhöhe in der Tastsystem-Achse
Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen soll
U
U
U
U
Sichere Höhe
Q260 (absolut): Koordinate in der Tast-
system-Achse, in der keine Kollision zwischen Tast-
system und Werkstück (Spannmittel) erfolgen kann
U
U
U
U
Größtmaß
Q288: Größter erlaubter Lochkreis-Durch-
messer
U
U
U
U
Kleinstmaß
Q289: Kleinster erlaubter Lochkreis-
Durchmesser
U
U
U
U
Toleranzwert Mitte 1. Achse
Q279: Erlaubte Lageab-
weichung in der Hauptachse der Bearbeitungsebene
U
U
U
U
Toleranzwert Mitte 2. Achse
Q280: Erlaubte Lageab-
weichung in der Nebenachse der Bearbeitungsebene
