HEIDENHAIN TNC 426B (280 472) Touch Probe Cycles Benutzerhandbuch
Seite 96
86
3 Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle
3.
3 W
er
ks
tü
c
k
e au
to
m
at
is
c
h
ver
m
es
s
en
U
U
U
U

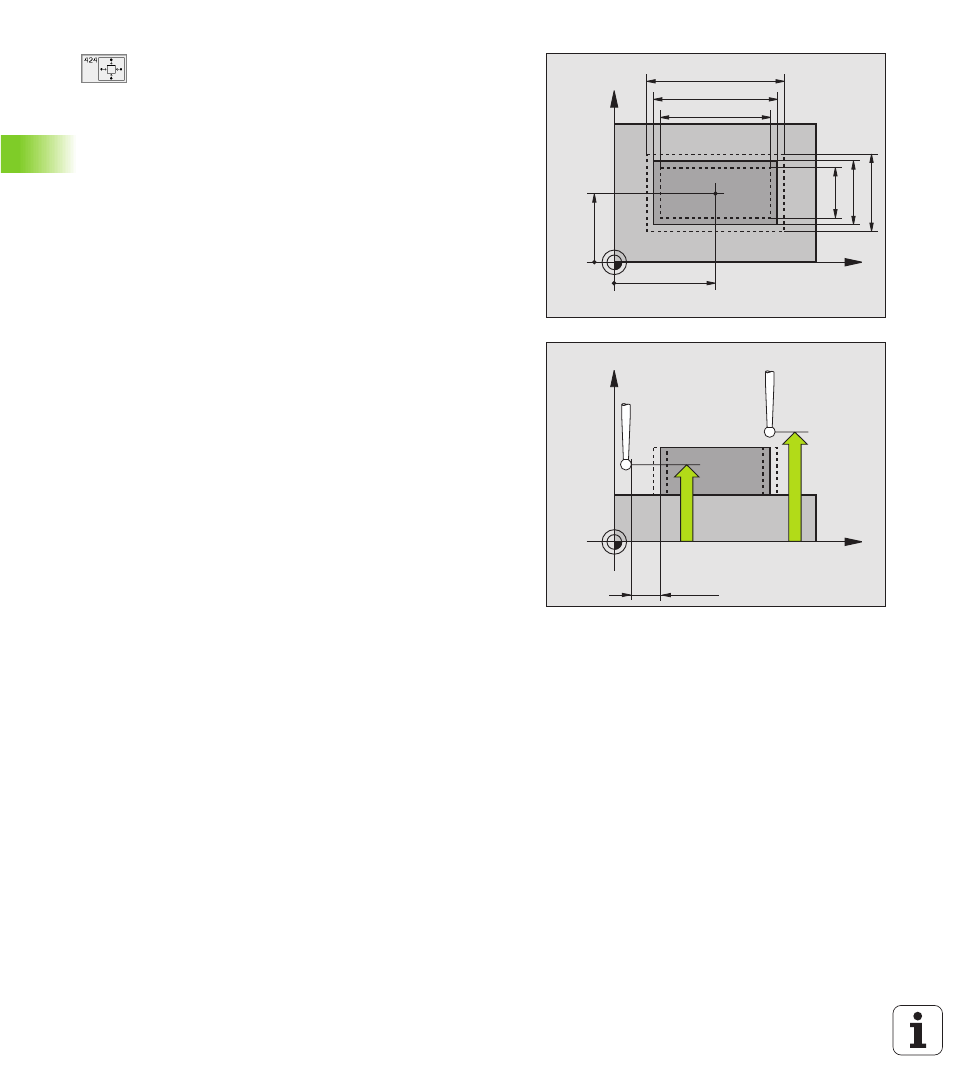

Mitte 1. Achse
Q273 (absolut): Mitte des Zapfens in
der Hauptachse der Bearbeitungsebene
U
U
U
U
Mitte 2. Achse
Q274 (absolut): Mitte des Zapfens in
der Nebenachse der Bearbeitungsebene
U
U
U
U
1. Seiten-Länge
Q282: Länge des Zapfens, parallel
zur Hauptachse der Bearbeitungsebene
U
U
U
U
2. Seiten-Länge
Q283: Länge des Zapfens, parallel
zur Nebenachse der Bearbeitungsebene
U
U
U
U
Messhöhe in der Tastsystem-Achse
Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen soll
U
U
U
U
Sicherheits-Abstand
Q320 (inkremental): Zusätzli-
cher Abstand zwischen Messpunkt und Tastsystem-
kugel. Q320 wirkt additiv zu MP6140
U
U
U
U
Sichere Höhe
Q260 (absolut): Koordinate in der Tast-
system-Achse, in der keine Kollision zwischen Tast-
system und Werkstück (Spannmittel) erfolgen kann
U
U
U
U
Fahren auf sichere Höhe
Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren
soll:
0: Zwischen Messpunkten auf Messhöhe verfahren
1: Zwischen Messpunkten auf Sicherer Höhe verfah-
ren
U
U
U
U
Größtmaß 1. Seiten-Länge
Q284: Größte erlaubte
Länge des Zapfens
U
U
U
U
Kleinstmaß 1. Seiten-Länge
Q285: Kleinste erlaubte
Länge des Zapfens
U
U
U
U
Größtmaß 2. Seiten-Länge
Q286: Größte erlaubte
Breite des Zapfens
U
U
U
U
Kleinstmaß 2. Seiten-Länge
Q287: Kleinste erlaubte
Breite des Zapfens
U
U
U
U
Toleranzwert Mitte 1. Achse
Q279: Erlaubte Lageab-
weichung in der Hauptachse der Bearbeitungsebene
U
U
U
U
Toleranzwert Mitte 2. Achse
Q280: Erlaubte Lageab-
weichung in der Nebenachse der Bearbeitungsebene
X
Y
Q287
Q285
Q274
±Q280
Q273
±Q279
Q283
Q286
Q282
Q284
X
Z
Q260
Q261
MP6140
+
Q320
