HEIDENHAIN TNC 426, TNC 430 125
5.
2 D
ig
it
al
is
ier
-Z
yk
len
p
ro
g
ram
m
ier
en
Digitalisier-Bereich beliebiger Form festlegen (nur messendes
Tastsystem)
Den Digitalisier-Bereich legen Sie in einer Punkte-Tabelle fest, die Sie
in der Betriebsart Positionieren mit Handeingabe generieren. Die ein-
zelnen Punkte können Sie per TEACH-IN erfassen oder automatisch
von der TNC erzeugen lassen, während Sie den Taststift von Hand um

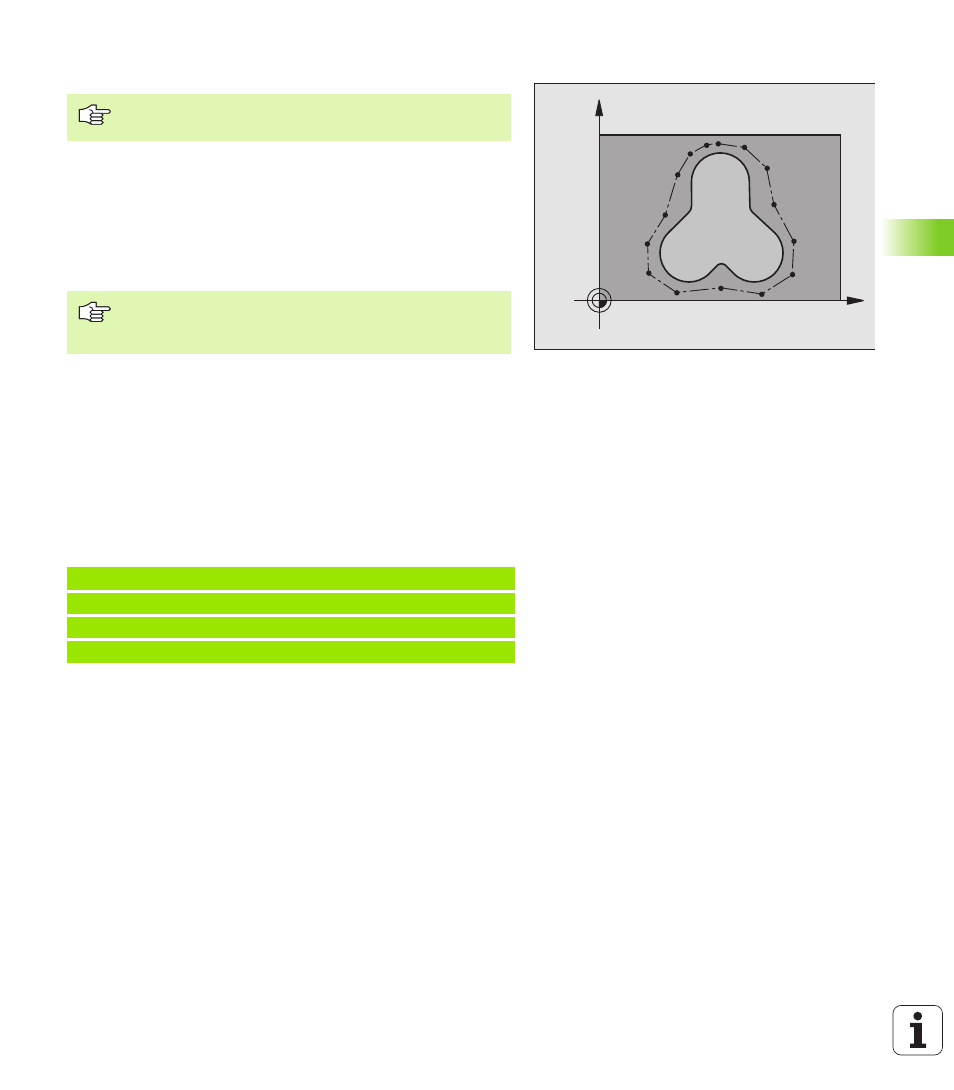

das Werkstück führen (siehe Bild rechts).
U U U U PGM Name Digitalisierdaten : Name der Datei, in der die TNC die
Digitalisierdaten speichert
U U U U Achse TCH PROBE : Tastsystem-Achse eingeben
U U U U PGM Name Bereichsdaten : Name der Punkte-Tabelle, in der der
Bereich festgelegt ist
U U U U MIN-Punkt Achse TCH PROBE : Minimal-Punkt des DIGITALISIER-
Bereichs in der Tastsystem-Achse
U U U U MAX-Punkt Achse TCH PROBE : Maximal-Punkt des DIGITALISIER-
Bereichs in der Tastsystem-Achse
U U U U Sichere Höhe : Position in der Tastsystem-Achse, in der eine Kolli-
sion von Taststift und Form ausgeschlossen ist
Beispiel
Digitalisierzyklus 15 ist nicht mit Digitalisierzyklus 17
HOEHENLINIEN kombinierbar.
Geben Sie im Bildschirm-Menü zur Konfiguration der
Datenschnittstelle den vollständigen Pfadnamen ein, in
dem die TNC die Digitalisierdaten speichern soll.
5 0 T C H P RO B E 1 5. 0 B E RE I CH
5 1 T C H P RO B E 1 5. 1 P G M D IG I T: DA T EN
5 2 T C H P RO B E 1 5. 2 P G M R AN G E: TA B 1
5 3 T C H P RO B E 1 5. 3 M I N: +0 MA X : + 10 H OE H E: +1 0 0
X
Y
