HEIDENHAIN TNC 426B (280 472) Touch Probe Cycles Benutzerhandbuch
Seite 71
HEIDENHAIN TNC 426, TNC 430
61
3.
2 B
ez
u
g
s
p
u
n
kt
e
a
u
to
m
at
is
ch
s
et
zen

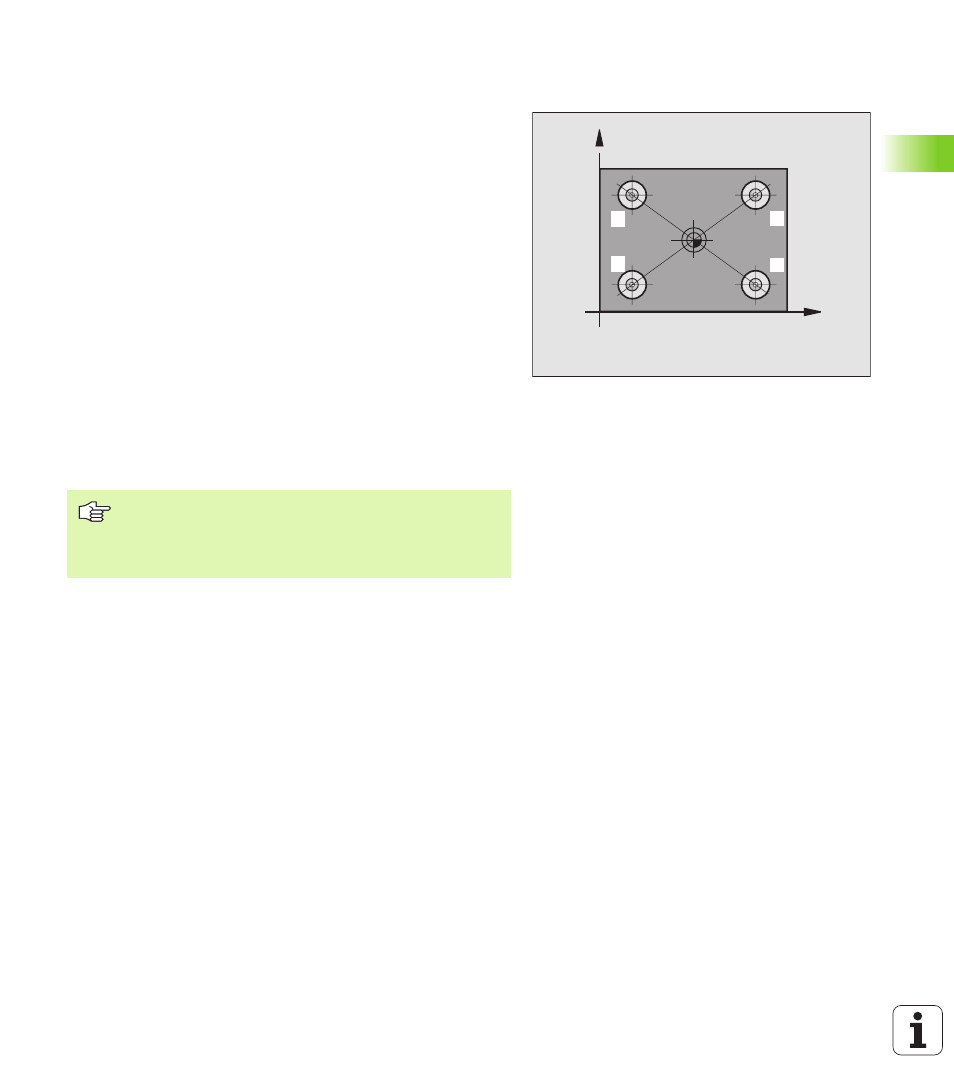

BEZUGSPUNKT MITTE von 4 BOHRUNGEN
(Tastsystem-Zyklus 418, DIN/ISO: G418)
Der Tastsystem-Zyklus 418 berechnet den Schnittpunkt der Verbin-
dungslinien von jeweils zwei Bohrungs-Mittelpunkten und setzt die-
sen Schnittpunkt als Bezugspunkt. Wahlweise kann die TNC den
Schnittpunkt auch in eine Nullpunkt-Tabelle schreiben.
1
Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150 bzw. MP6361) und mit Positionierlogik (siehe „Tastsy-
stem-Zyklen abarbeiten” auf Seite 7) in die Mitte der ersten Boh-
rung
1
2
Anschließend fährt das Tastsystem auf die eingegebene Mess-
höhe und erfasst durch vier Antastungen den ersten Bohrungs-
Mittelpunkt
3
Anschließend fährt das Tastsystem zurück auf die Sichere Höhe
und positioniert auf den eingegebenen Mittelpunkt der zweiten
Bohrung
2
4
Die TNC fährt das Tastsystem auf die eingegebene Messhöhe und
erfasst durch vier Antastungen den zweiten Bohrungs-Mittelpunkt
5
Die TNC wiederholt Vorgang 3 und 4 für die Bohrungen
3
und
4
6
Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und setzt den Bezugspunkt im Schnittpunkt der Ver-
bindungslinien Bohrungs-Mittelpunkt
1
/
3
und
2
/
4
oder schreibt
die Koordinaten des Schnittpunkts in die aktive Nullpunkt-Tabelle
X
Y
4
3
2
1
Beachten Sie vor dem Programmieren
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
