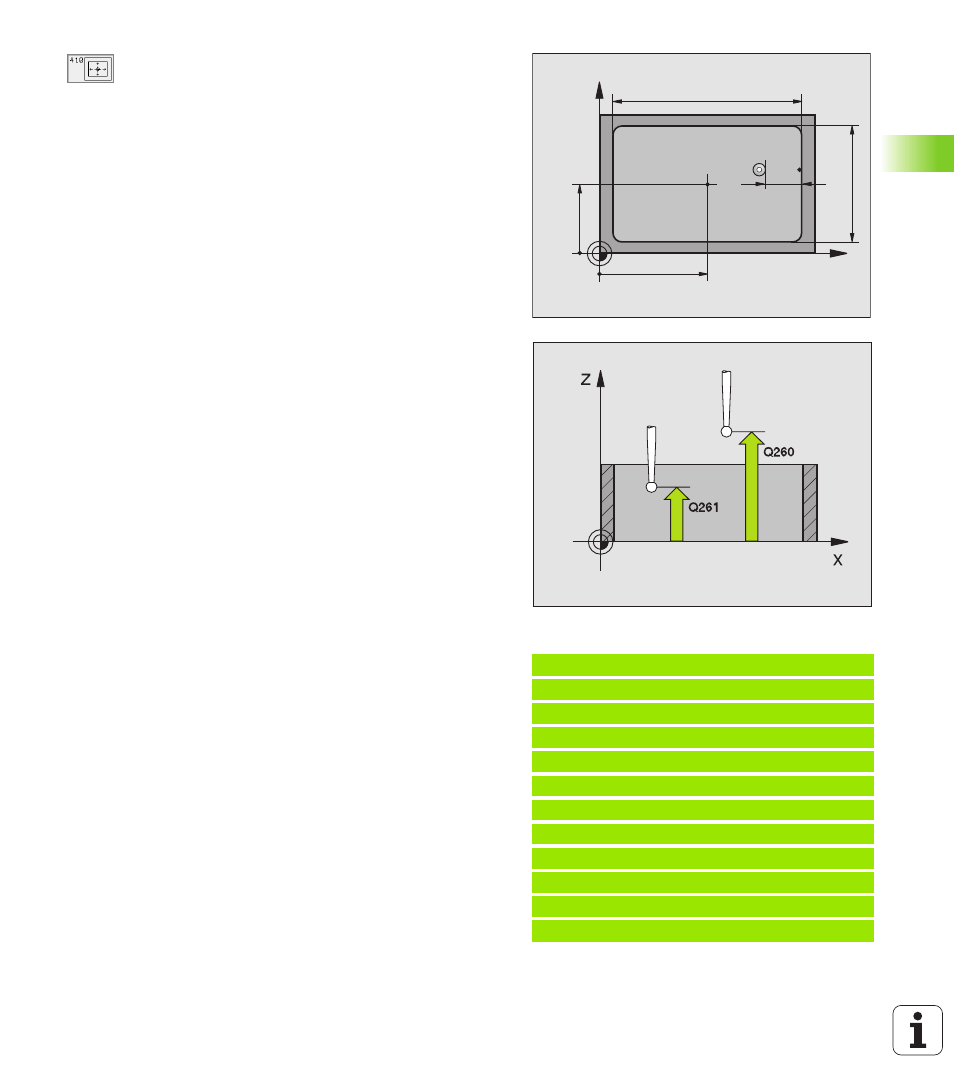

Mitte 1. Achse
Q321 (absolut): Mitte der Tasche in
der Hauptachse der Bearbeitungsebene
U
U
U
U
Mitte 2. Achse
Q322 (absolut): Mitte der Tasche in
der Nebenachse der Bearbeitungsebene
U
U
U
U
1. Seiten-Länge
Q323 (inkremental): Länge der
Tasche, parallel zur Hauptachse der Bearbeitungse-
bene
U
U
U
U
2. Seiten-Länge
Q324 (inkremental): Länge der
Tasche, parallel zur Nebenachse der Bearbeitungse-
bene
U
U
U
U
Messhöhe in der Tastsystem-Achse
Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen soll
U
U
U
U
Sicherheits-Abstand
Q320 (inkremental): Zusätzli-
cher Abstand zwischen Messpunkt und Tastsystem-
kugel. Q320 wirkt additiv zu MP6140
U
U
U
U
Sichere Höhe
Q260 (absolut): Koordinate in der Tast-
system-Achse, in der keine Kollision zwischen Tast-
system und Werkstück (Spannmittel) erfolgen kann
U
U
U
U
Fahren auf sichere Höhe
Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren
soll:
0: Zwischen Messpunkten auf Messhöhe verfahren
1: Zwischen Messpunkten auf Sicherer Höhe verfah-
ren
U
U
U
U
Nullpunkt-Nummer in Tabelle
Q305: Nummer in der
Nullpunkt-Tabelle angeben, in der die TNC die Koordi-
naten der Taschenmitte speichern soll. Bei Eingabe
von Q305=0, setzt die TNC die Anzeige automatisch
so, dass der neue Bezugspunkt in der Taschenmitte
sitzt
U
U
U
U
Neuer Bezugspunkt Hauptachse
Q331 (absolut): Koor-
dinate in der Hauptachse, auf die die TNC die ermit-
telte Taschenmitte setzen soll. Grundeinstellung = 0
U
U
U
U
Neuer Bezugspunkt Nebenachse
Q332 (absolut): Koor-
dinate in der Nebenachse, auf die die TNC die ermit-
telte Taschenmitte setzen soll. Grundeinstellung = 0
Beispiel: NC-Sätze
5 T C H P RO B E 4 1 0 B ZP K T R EC H TE C K I NN E N
Q 32 1 =+ 5 0 ; MI T T E 1 . A CH S E
Q 32 2 =+ 5 0 ; MI T T E 2 . A CH S E
Q3 2 3= 6 0 ;1 . S E IT E N -L A EN G E
Q3 2 4= 2 0 ;2 . S E IT E N -L A EN G E
Q2 6 1= - 5 ;M E SS H OE H E
Q3 2 0= 0 ;S I CH E RH E I TS - AB S T.
Q2 6 0= + 20 ;S I CH E RE H OE H E
Q3 0 1= 0 ;F A HR E N A U F S . H OE H E
Q3 0 5= 1 0 ;N R . I N T A BE L LE
Q 33 1 =+ 0 ; BE Z U GS P UN K T
Q3 3 2= + 0 ;B E ZU G SP U N KT
X
Y
Q322
Q321
Q324
Q323
MP6140
+
Q320
