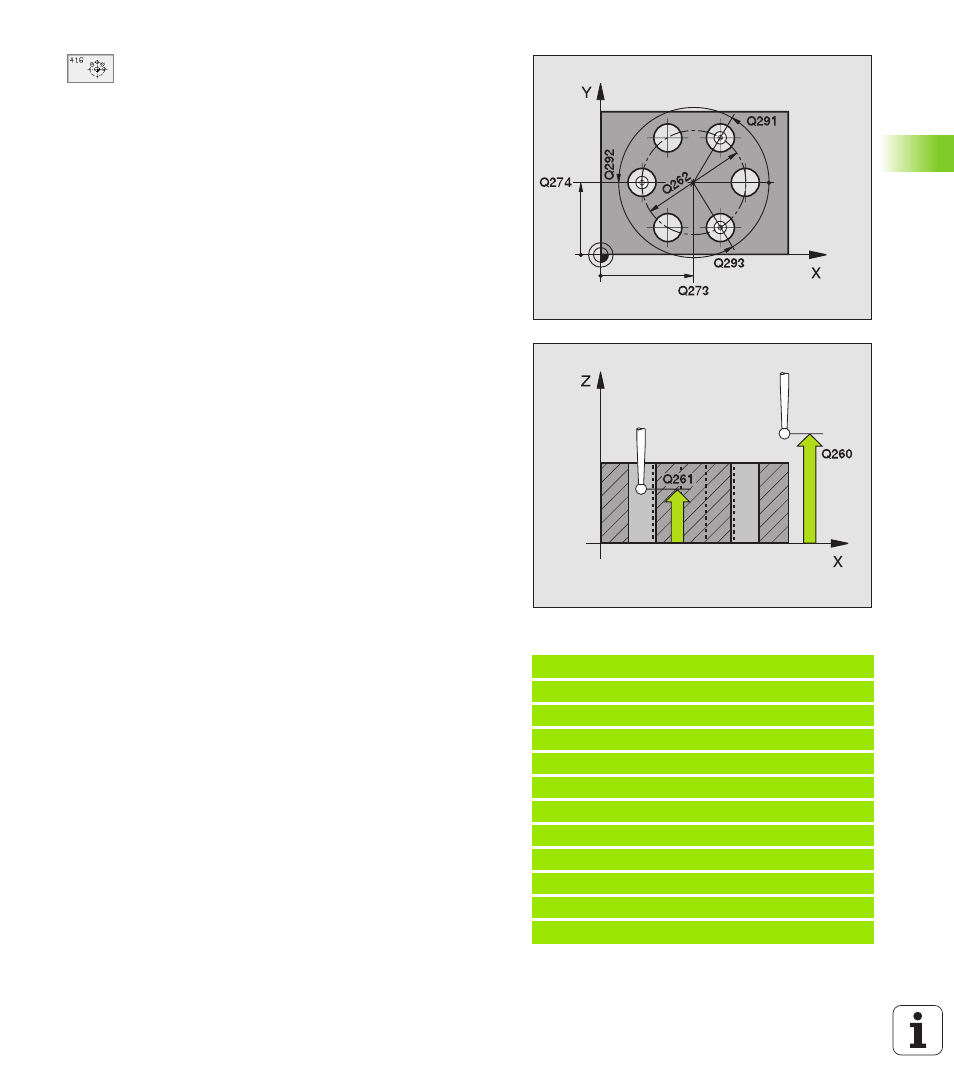

Mitte 1. Achse
Q273 (absolut): Lochkreis-Mitte (Soll-
wert) in der Hauptachse der Bearbeitungsebene
U
U
U
U
Mitte 2. Achse
Q274 (absolut): Lochkreis-Mitte (Soll-
wert) in der Nebenachse der Bearbeitungsebene
U
U
U
U
Soll-Durchmesser
Q262: Ungefähren Lochkreis-
Durchmesser eingeben. Je kleiner der Bohrungs-
durchmesser ist, desto genauer müssen Sie den Soll-
Durchmesser angeben
U
U
U
U
Winkel 1. Bohrung
Q291 (absolut): Polarkoordinaten-
Winkel des ersten Bohrungs-Mittelpunktes in der
Bearbeitungsebene
U
U
U
U
Winkel 2. Bohrung
Q292 (absolut): Polarkoordinaten-
Winkel des zweiten Bohrungs-Mittelpunktes in der
Bearbeitungsebene
U
U
U
U
Winkel 3. Bohrung
Q293 (absolut): Polarkoordinaten-
Winkel des dritten Bohrungs-Mittelpunktes in der
Bearbeitungsebene
U
U
U
U
Messhöhe in der Tastsystem-Achse
Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen soll
U
U
U
U
Sichere Höhe
Q260 (absolut): Koordinate in der Tast-
system-Achse, in der keine Kollision zwischen Tast-
system und Werkstück (Spannmittel) erfolgen kann
U
U
U
U
Nullpunkt-Nummer in Tabelle
Q305: Nummer in der
Nullpunkt-Tabelle angeben, in der die TNC die Koordi-
naten der Lochkreis-Mitte speichern soll. Bei Eingabe
von Q305=0, setzt die TNC die Anzeige automatisch
so, dass der neue Bezugspunkt in der Lochkreis-Mitte
sitzt
U
U
U
U
Neuer Bezugspunkt Hauptachse
Q331 (absolut): Koor-
dinate in der Hauptachse, auf die die TNC die ermit-
telte Lochkreis-Mitte setzen soll.
Grundeinstellung = 0
U
U
U
U
Neuer Bezugspunkt Nebenachse
Q332 (absolut): Koor-
dinate in der Nebenachse, auf die die TNC die ermit-
telte Lochkreis-Mitte setzen soll.
Grundeinstellung = 0
Beispiel: NC-Sätze
5 T C H P RO B E 4 1 6 B ZP K T L OC H KR E IS M IT T E
Q 27 3 =+ 5 0 ; MI T T E 1 . A CH S E
Q 27 4 =+ 5 0 ; MI T T E 2 . A CH S E
Q 26 2 =9 0 ; SO L L -D U RC H ME S SE R
Q 29 1 =+ 3 5 ; WI N K EL 1. BO H RU N G
Q 29 2 =+ 7 0 ; WI N K EL 2. BO H RU N G
Q 29 3 =+ 2 10 ; WI N K EL 3. BO H RU N G
Q2 6 1= - 5 ;M E SS H OE H E
Q2 6 0= + 20 ;S I CH E RE H OE H E
Q 30 5 =1 2 ; NR . IN TA B EL L E
Q 33 1 =+ 0 ; BE Z U GS P UN K T
Q3 3 2= + 0 ;B E ZU G SP U N KT
