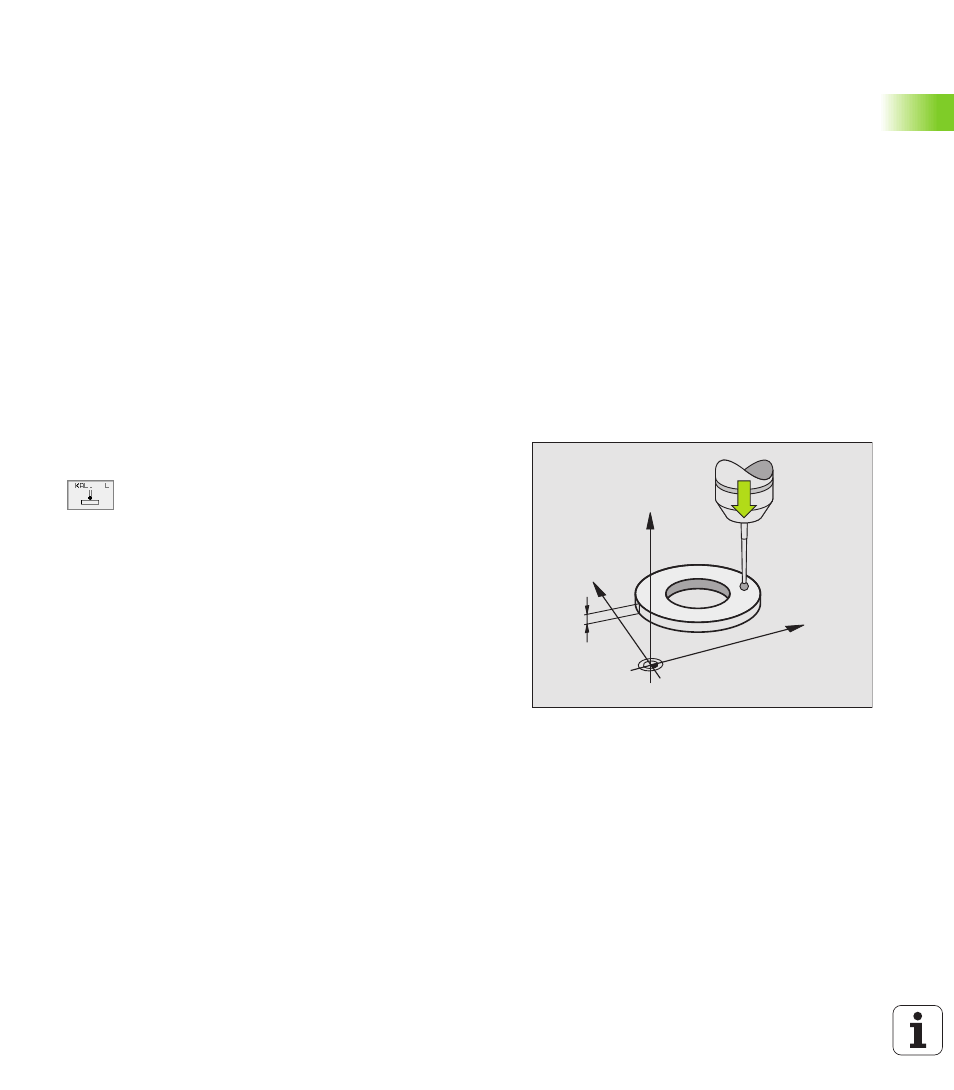

Seite 23: Wirksame länge kalibrieren
HEIDENHAIN TNC 426, TNC 430
13
2.
2 S
c
h
al
ten
d
es
T
as
ts
ys
tem
kal
ib
ri
er
en
2.2 Schaltendes Tastsystem
kalibrieren
Einführung
Das Tastsystem müssen Sie kalibrieren bei
n
Inbetriebnahme
n
Taststift-Bruch
n
Taststift-Wechsel
n
Änderung des Antastvorschubs
n
Unregelmäßigkeiten, beispielsweise durch Erwärmung der
Maschine
Beim Kalibrieren ermittelt die TNC die „wirksame“ Länge des Tast-
stifts und den „wirksamen“ Radius der Tastkugel. Zum Kalibrieren des
3D-Tastsystems spannen Sie einen Einstellring mit bekannter Höhe
und bekanntem Innenradius auf den Maschinentisch.
Kalibrieren der wirksamen Länge
U
U
U
U
Bezugspunkt in der Spindel-Achse so setzen, dass für den Maschi-
nentisch gilt: Z=0.
U
U
U
U
Kalibrier-Funktion für die Tastsystem-Länge wählen:
Softkey ANTAST-FUNKTION und KAL. L drücken. Die
TNC zeigt ein Menü-Fenster mit vier Eingabefeldern
U
U
U
U
Werkzeug-Achse eingeben (Achstaste)
U
U
U
U
Bezugspunkt: Höhe des Einstellrings eingeben
U
U
U
U
Menüpunkte Wirksamer Kugelradius und Wirksame
Länge erfordern keine Eingabe
U
U
U
U
Tastsystem dicht über die Oberfläche des Einstellrings
fahren
U
U
U
U
Wenn nötig Verfahrrichtung ändern: über Softkey oder
Pfeiltasten wählen
U
U
U
U
Oberfläche antasten: Externe START-Taste drücken
5
Y
X
Z
