HEIDENHAIN TNC 426B (280 472) Touch Probe Cycles Benutzerhandbuch
Seite 46
36
3 Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle
3
.1
We
rk
st
ü
ck
-S
ch
ie
fl
a
g
e
a
u
to
m
a
ti
sc
h
e
rf
a
sse
n
U
U
U
U

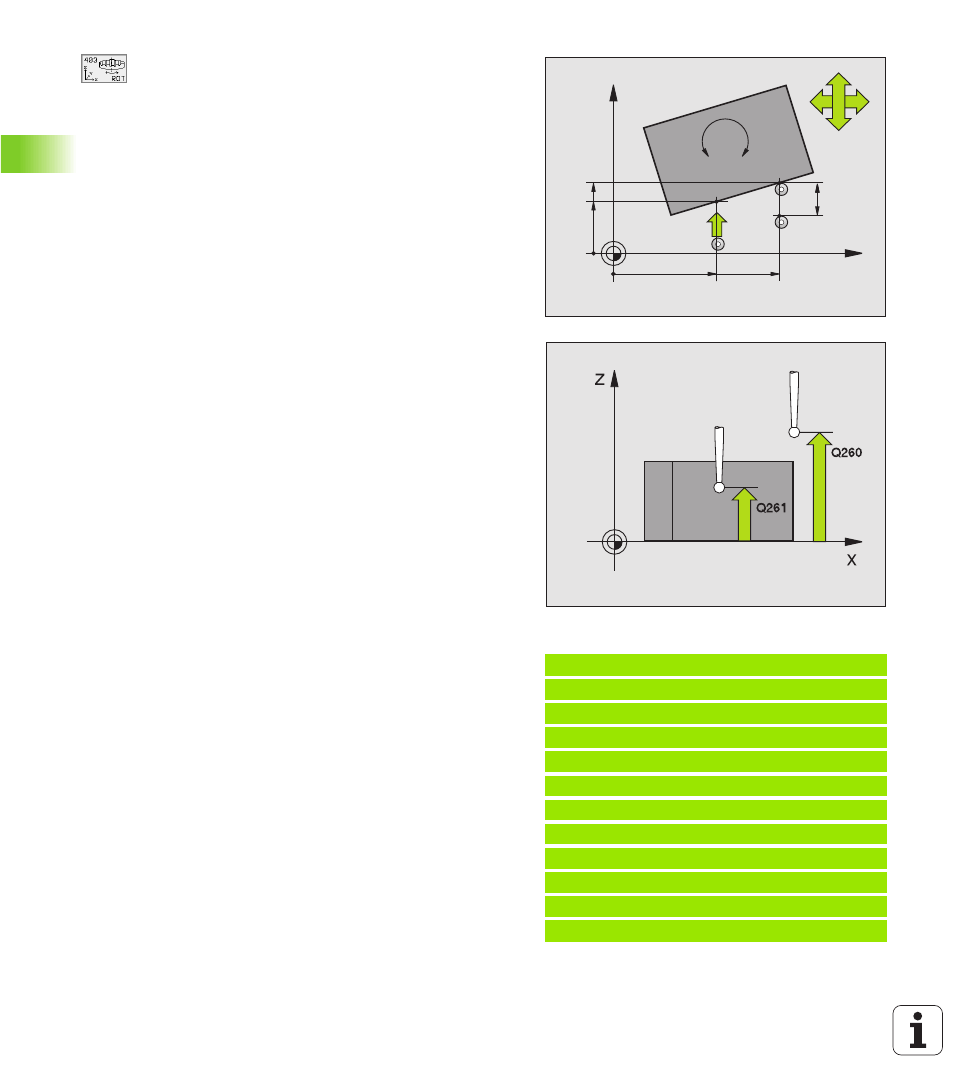

1. Messpunkt 1. Achse
Q263 (absolut): Koordinate
des ersten Antastpunktes in der Hauptachse der
Bearbeitungsebene
U
U
U
U
1. Messpunkt 2. Achse
Q264 (absolut): Koordinate
des ersten Antastpunktes in der Nebenachse der
Bearbeitungsebene
U
U
U
U
2. Messpunkt 1. Achse
Q265 (absolut): Koordinate
des zweiten Antastpunktes in der Hauptachse der
Bearbeitungsebene
U
U
U
U
2. Messpunkt 2. Achse
Q266 (absolut): Koordinate
des zweiten Antastpunktes in der Nebenachse der
Bearbeitungsebene
U
U
U
U
Messachse
Q272: Achse, in der die Messung erfolgen
soll:
1: Hauptachse = Messachse
2: Nebenachse = Messachse
3: Tastsystem-Achse = Messachse
U
U
U
U
Verfahrrichtung 1
Q267: Richtung, in der das Tast-
system auf das Werkstück zufahren soll:
-1: Verfahrrichtung negativ
+1: Verfahrrichtung positiv
U
U
U
U
Messhöhe in der Tastsystem-Achse
Q261 (absolut):
Koordinate des Kugelzentrums (=Berührpunkt) in der
Tastsystem-Achse, auf der die Messung erfolgen soll
U
U
U
U
Sicherheits-Abstand
Q320 (inkremental): Zusätzli-
cher Abstand zwischen Messpunkt und Tastsystem-
kugel. Q320 wirkt additiv zu MP6140
U
U
U
U
Sichere Höhe
Q260 (absolut): Koordinate in der Tast-
system-Achse, in der keine Kollision zwischen Tast-
system und Werkstück (Spannmittel) erfolgen kann
U
U
U
U
Fahren auf sichere Höhe
Q301: Festlegen, wie das
Tastsystem zwischen den Messpunkten verfahren
soll:
0: Zwischen Messpunkten auf Messhöhe verfahren
1: Zwischen Messpunkten auf Sicherer Höhe verfah-
ren
U
U
U
U
Achse für Ausgleichsbewegung
Q312: Festlegen, mit
welcher Drehachse die TNC die gemessene Schief-
lage kompensieren soll:
4: Schieflage mit Drehachse A kompensieren
5: Schieflage mit Drehachse B kompensieren
6: Schieflage mit Drehachse C kompensieren
Beispiel: NC-Sätze
5 T CH PR O BE 40 3 R O T U EB E R C -A C HS E
Q2 6 3= + 0 ;1 . P U NK T 1 . A C HS E
Q2 6 4= + 0 ;1 . P U NK T 2 . A C HS E
Q2 6 5= + 20 ; 2. PU N KT 1. AC H SE
Q2 6 6= + 30 ;2 . P U NK T 2 . A C HS E
Q 2 72 = 1 ; M ES S AC H SE
Q 2 67 = +1 ; V ER F AH R RI C HT U NG
Q 2 61 = -5 ; M ES S HO E HE
Q 3 20 = 0 ; S IC H ER H EI T S- A BS T .
Q 2 60 = +2 0 ; S IC H ER E H O EH E
Q 3 01 = 0 ; F AH R EN AU F S . H O EH E
Q3 1 2= 6 ; AU S GL E IC H SA C HS E
X
Y
Q266
Q264
Q263
Q272=1
Q265
Q272=2
+
–
–
+
Q267
MP6140
+
Q320
A
B
C
