MESSEN EBENE (Tastsystem-Zyklus 431,
DIN/ISO: G431)

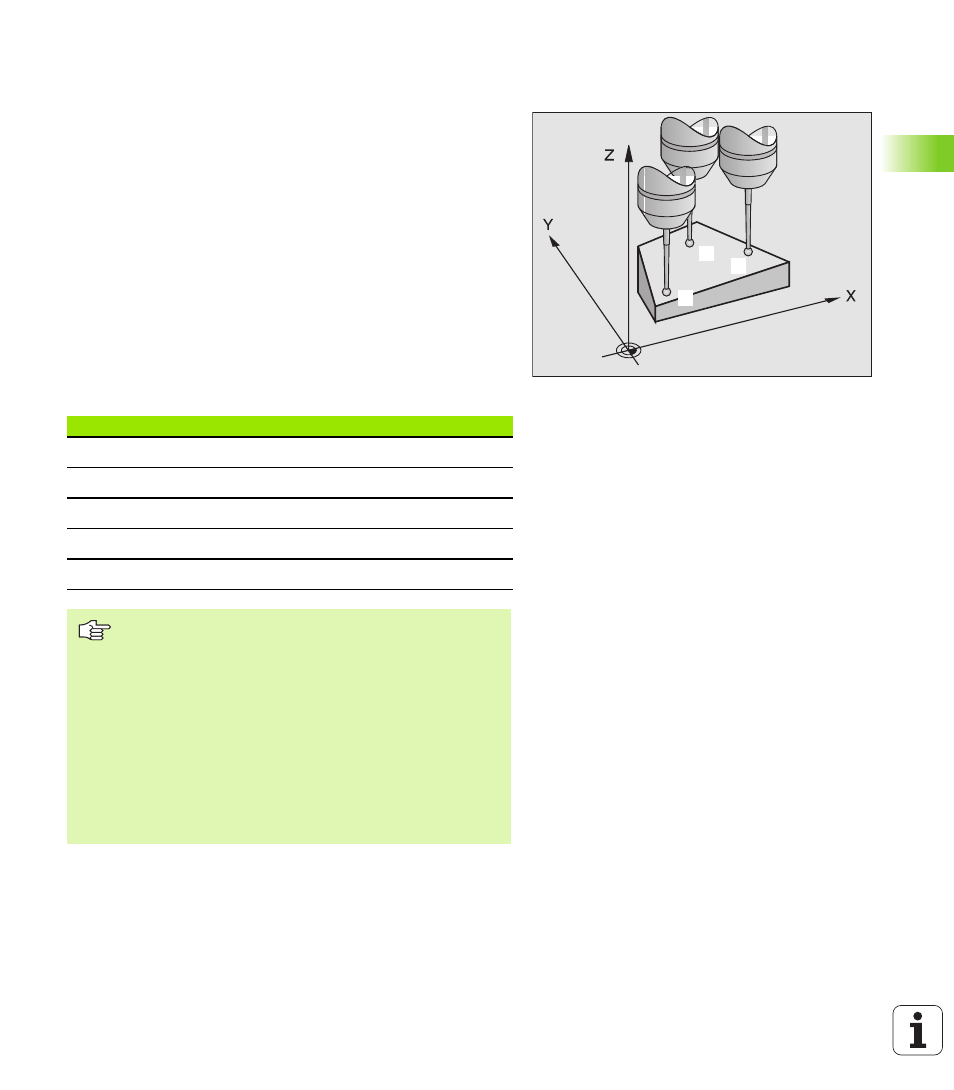

Der Tastsystem-Zyklus 431 ermittelt die Winkel einer Ebene durch
Messung dreier Punkte und legt die Werte in Systemparametern ab.
1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150 bzw. MP6361) und mit Positionierlogik (siehe „Tastsy-
stem-Zyklen abarbeiten” auf Seite 7) zum programmierten Antast-
punkt
1 und misst dort den ersten Ebenenpunkt. Die TNC versetzt
dabei das Tastsystem um den Sicherheits-Abstand entgegen der
Antastrichtung
2 Anschließend fährt das Tastsystem zurück auf die Sichere Höhe,
danach in der Bearbeitungsebene zum Antastpunkt
2 und misst
dort den Istwert des zweiten Ebenenpunktes
3 Anschließend fährt das Tastsystem zurück auf die Sichere Höhe,
danach in der Bearbeitungsebene zum Antastpunkt
3 und misst
dort den Istwert des dritten Ebenenpunktes
4 Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und speichert die ermittelten Winkelwerte in folgen-
den Q-Parametern:
2
3
1
Parameter-Nummer Bedeutung
Q158 Winkel der A-Achse
Q159 Winkel der B-Achse
Q170 Drehung um die A-Achse
Q171 Drehung um die B-Achse
Q172 Drehung um die C-Achse
Beachten Sie vor dem Programmieren
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
Damit die TNC Winkelwerte berechnen kann, dürfen die
drei Messpunkte nicht auf einer Geraden liegen.
Ab NC-Software 280 476-12 werden in den Parametern
Q170 - Q172 die Winkel der Drehachsen ermittelt, welche
bei der Funktion Bearbeitungsebene Schwenken mit
Raumwinkel benötigt werden. Über die ersten zwei Mes-
spunkte bestimmen Sie die Ausrichtung der Hauptachse
beim Schwenken der Bearbeitungsebene.
