48 3 Tastsystem-Zyklen zur automatischen Werkstück-Kontrolle
3.
2 B
ez
u
g
s
p
u
n
kt
e
a
u
to
m
at
is
ch
s
et
zen

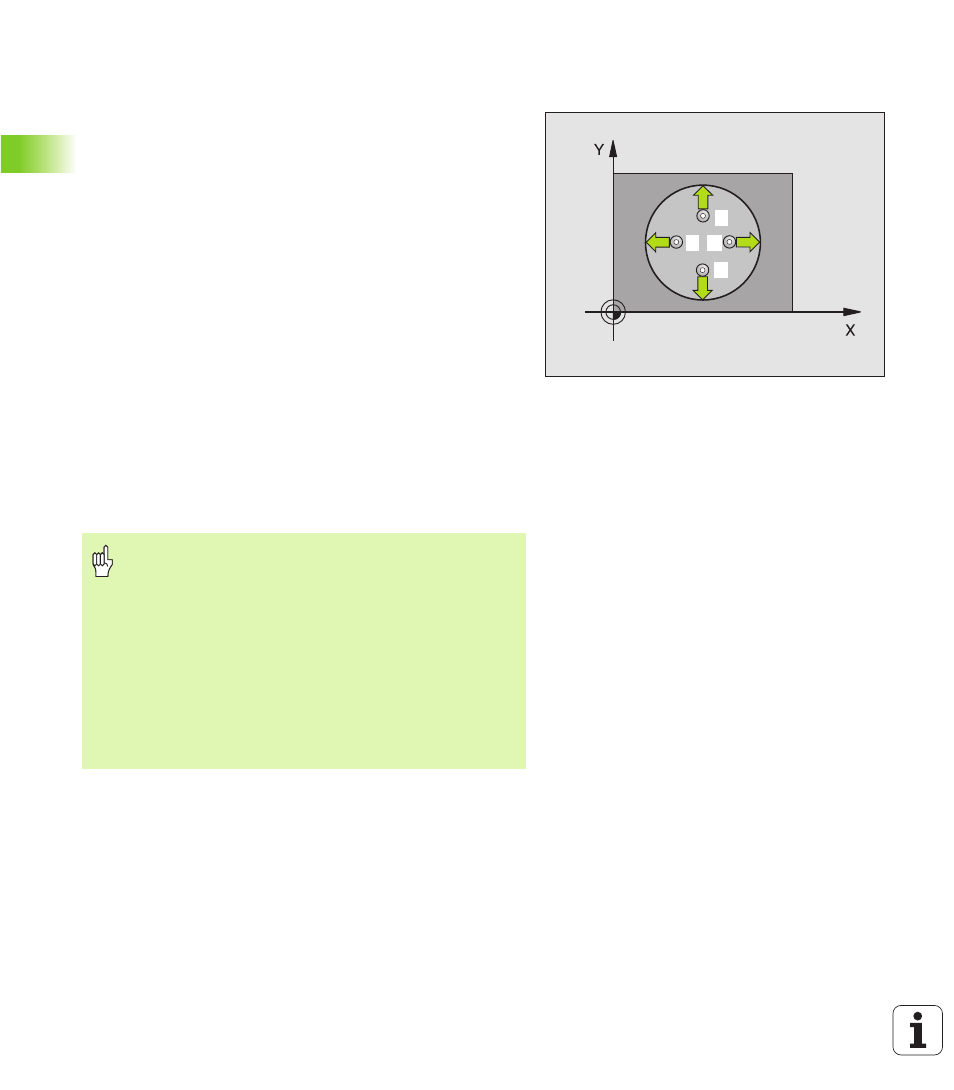

BEZUGSPUNKT KREIS INNEN (Tastsystem-
Zyklus 412, DIN/ISO: G412)
Der Tastsystem-Zyklus 412 ermittelt den Mittelpunkt einer Kreis-
tasche (Bohrung) und setzt diesen Mittelpunkt als Bezugspunkt. Wahl-
weise kann die TNC den Mittelpunkt auch in eine Nullpunkt-Tabelle
schreiben.
1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150 bzw. MP6361) und mit Positionierlogik (siehe „Tastsy-
stem-Zyklen abarbeiten” auf Seite 7) zum Antastpunkt
1 . Die TNC
berechnet die Antastpunkte aus den Angaben im Zyklus und dem
Sicherheits-Abstand aus MP6140
2 Anschließend fährt das Tastsystem auf die eingegebene Mess-
höhe und führt den ersten Antast-Vorgang mit Antast-Vorschub
(MP6120 bzw. MP6360) durch. Die TNC bestimmt die Antast-
Richtung automatisch in Abhängigkeit vom programmierten Start-
winkel
3 Danach fährt das Tastsystem zirkular, entweder auf Messhöhe
oder auf Sicherer Höhe, zum nächsten Antastpunkt
2 und führt
dort den zweiten Antast-Vorgang durch
4 Die TNC positioniert das Tastsystem zum Antastpunkt 3 und
danach zum Antastpunkt 4 und führt dort den dritten bzw. vierten
Antast-Vorgang durch
5 Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und setzt den Bezugspunkt in der Taschenmitte
oder schreibt die Koordinaten der Taschenmitte in die aktive Null-
punkt-Tabelle
2
1
4
3
Beachten Sie vor dem Programmieren
Um eine Kollision zwischen Tastsystem und Werkstück zu
vermeiden, geben Sie den Soll-Durchmesser der Tasche
(Bohrung) eher zu klein ein.
Wenn die Taschenmaße und der Sicherheits-Abstand eine
Vorpositionierung in die Nähe der Antastpunkte nicht
erlauben, tastet die TNC immer ausgehend von der
Taschenmitte an. Zwischen den vier Messpunkten fährt
das Tastsystem dann nicht auf die Sichere Höhe.
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
