BEZUGSPUNKT ECKE AUSSEN (Tastsystem-
Zyklus 414, DIN/ISO: G414)
Der Tastsystem-Zyklus 414 ermittelt den Schnittpunkt zweier Gera-
den und setzt diesen Schnittpunkt als Bezugspunkt. Wahlweise kann
die TNC den Schnittpunkt auch in eine Nullpunkt-Tabelle schreiben.

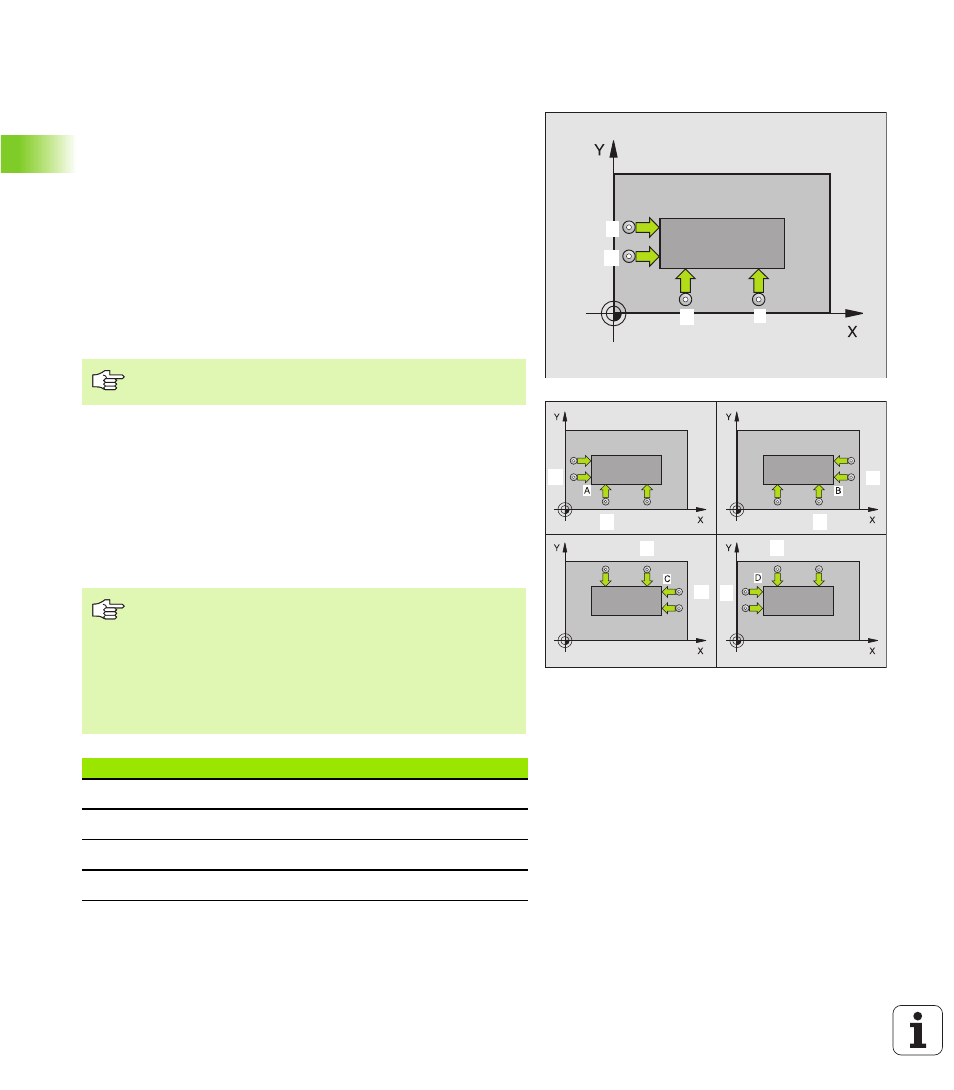

1 Die TNC positioniert das Tastsystem mit Eilvorschub (Wert aus
MP6150 bzw. MP6361) und mit Positionierlogik (siehe „Tastsy-
stem-Zyklen abarbeiten” auf Seite 7) zum ersten Antastpunkt
1
(siehe Bild rechts oben). Die TNC versetzt dabei das Tastsystem
um den Sicherheits-Abstand entgegen der jeweiligen Verfahrrich-
tung
2 Anschließend fährt das Tastsystem auf die eingegebene Mess-
höhe und führt den ersten Antast-Vorgang mit Antast-Vorschub
(MP6120 bzw. MP6360) durch. Die TNC bestimmt die Antast-Rich-
tung automatisch in Abhängigkeit vom programmierten 3. Mess-
punkt
3 Danach fährt das Tastsystem zum nächsten Antastpunkt 2 und
führt dort den zweiten Antast-Vorgang durch
4 Die TNC positioniert das Tastsystem zum Antastpunkt 3 und
danach zum Antastpunkt 4 und führt dort den dritten bzw. vierten
Antast-Vorgang durch
5 Abschließend positioniert die TNC das Tastsystem zurück auf die
Sichere Höhe und setzt den Bezugspunkt im Schnittpunkt der
gemessenen Geraden oder schreibt die Koordinaten des Schnitt-
punkts in die aktive Nullpunkt-Tabelle
1 2
4
3
3
1
1
3 3
1
1
3
Die TNC misst die erste Gerade immer in Richtung der
Nebenachse der Bearbeitungsebene.
Beachten Sie vor dem Programmieren
Durch die Lage der Messpunkte 1 und 3 legen Sie die
Ecke fest, an der die TNC den Bezugspunkt setzt (siehe
Bild rechts Mitte und nachfolgende Tabelle).
Vor der Zyklus-Definition müssen Sie einen Werkzeug-
Aufruf zur Definition der Tastsystem-Achse programmiert
haben.
Ecke Bedingung X Bedingung Y
A X1 größer X3 Y1 kleiner Y3
B X1 kleiner X3 Y1 kleiner Y3
C X1 kleiner X3 Y1 größer Y3
D X1 größer X3 Y1 größer Y3
